Cómo conectar las vigas entre sí en un patín con sus propias
Se crea una gran carga en el bastidor de soporte del techo creado por el material del techo, la capa de aislamiento térmico y el peso de la nieve sobre la superficie de las pendientes. Para evitar que la estructura se derrumbe, un sistema de techo está diseñado teniendo en cuenta todas las fuerzas que potencialmente lo afectan. En el proceso de cálculo, determine el número requerido y el tamaño de la sección transversal de las patas de las vigas, en la que cae la mayor parte del techo. Sin embargo, es igualmente importante cómo se realiza la conexión de vigas en la cresta. Este artículo le dirá qué tipos de conexiones existen, cómo hacerlas correctamente y de qué depende la elección de uno u otro método de fijación.
Tipos de nodos de conexión
La base del armazón del techo es la armadura del techo, en la cual los elementos individuales están interconectados en la construcción de varias formas geométricas, por ejemplo, triangular o pentagonal. Una de las formas más duraderas y resistentes a las influencias externas de la figura es un triángulo, este tipo de apariencia se otorga a las granjas de techos de dúo y semi-hipped, hipped y hipped. El nodo de conexión se denomina lugar de empalme o fijación de las vigas entre sí, con una placa de alimentación, soportes adicionales. En la construcción del sistema de truss, se utilizan los siguientes tipos de nodos:

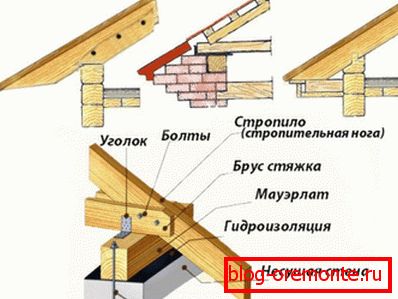

- Fijación a la placa de potencia. Cada pie de armadura tiene un punto de unión a la base del marco, llamado barra de mauerlat. Su tarea es distribuir uniformemente la carga desde el peso del techo y pasarla a través de los muros de carga hasta la base de la estructura. La violación de la integridad del mauerlat reduce su resistencia, por lo que la conexión se realiza mediante barras, esquinas de metal o haciendo sierras en los extremos de las patas de vigas.
- Las conexiones de nudo hacen de vigas entre sí. La conexión de las vigas del techo entre sí se realiza en la cresta del techo. Además del peso del material del techo, las patas del bastidor están sometidas a esfuerzos en la flexión y la desviación. Por lo tanto, el nudo de la cresta está bajo presión constante. La confiabilidad y la capacidad de carga del sistema de truss dependen de la fuerza y la precisión de este accesorio.
- Unidad de acoplamiento con elementos de apoyo adicionales. Para reducir y redistribuir la carga desde el tope, use pernos, apriete, puntales y bastidores. Están conectados entre sí con un cierre de media madera, placas de metal o clavos.

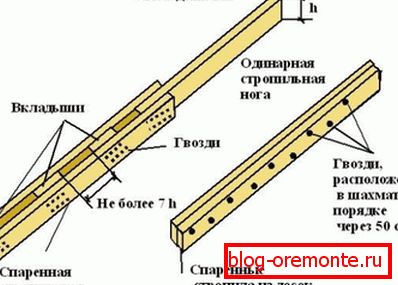

- Nodo de empalme. Para la fabricación de vigas para techos con un ancho de pendiente superior a la longitud estándar de tablas de 6 m, utilice el método de empalme de madera de 2-3 fragmentos.
Es importante En el proceso de construcción de un marco de truss, se utilizan dos tipos de nodos de conexión: rígido y móvil. Las fijaciones duras se llaman cuando los elementos se fijan entre sí inmóviles. Las conexiones móviles tienen la capacidad de cambiar su posición; se usan "deslizadores" de metal especiales para ellos.
Maneras de conectar vigas en la cresta

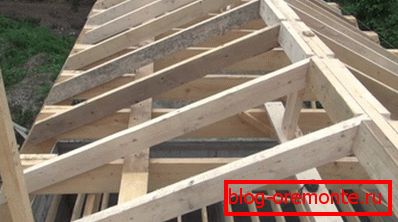

El nudo de la cresta del sistema de truss está ubicado en la parte superior del techo y está formado por la conexión entre las patas de un par de truss. No esta sección del bastidor representa una carga enorme para que el caballo la soporte, los techadores experimentados usan las siguientes opciones de montaje:

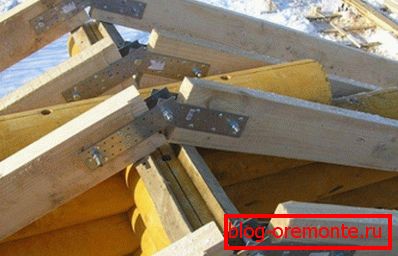

- Butt Para realizar la conexión a tope, un extremo de las tablas utilizadas para la fabricación de las patas se corta en ángulo, de modo que cuando se combinan forman un ángulo. Para fijar las vigas en este lugar, use clavos, martilleando el extremo del pie en ángulo para que pase a través de ambas piernas. Para reforzar el montaje de extremo a extremo, utilice placas de metal especiales con orificios para tornillos. Desde imponer en una unión de vigas de dos partes y fijar tornillos o clavos autorroscantes.

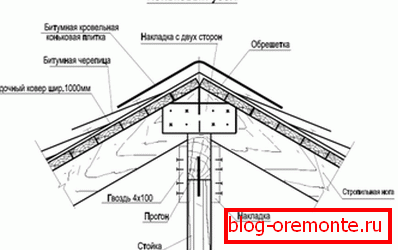

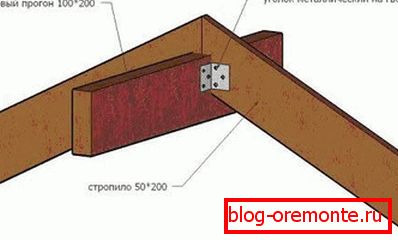

- En la viga. Otro método de montaje de extremo a extremo implica el uso de una barra, llamada viga de cumbrera. Al elegir este método de conexión, las vigas también se cortan en ángulo a lo largo del patrón, pero no se sujetan entre sí, sino que se fijan a una madera. Cuando se monta en una viga, la cresta tiene una punta no puntiaguda, pero una plana.

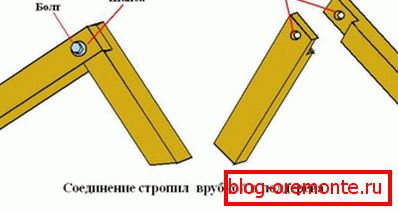

- Superposición. Para sujetar las patas de la armadura superpuestas en el nudo de la cumbrera, los extremos de las patas se unen y se fijan con un perno o tornillo metálico y una tuerca. Para mayor confiabilidad en ambos lados, se colocan arandelas de gran diámetro en el perno, y algunos artesanos además usan un sello de goma.

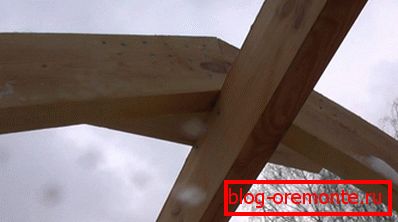

- En el surco. La conexión de vigas en la ranura es adecuada para carpinteros expertos y experimentados. Consiste en fabricar en una viga de pata bebida, y en la otra una espiga, uniéndose a la que se fijan las vigas con una clavija de madera o un clavo.
- A la mitad de un árbol. Fijación en medio árbol un poco más fácil que la conexión en la ranura. Dado que, para realizarlo, es necesario cortar una muesca en el extremo de las vigas igual a la mitad del grosor del tablero. Al conectar estos surcos como un rompecabezas y asegurarlos con un clavo o clavo, los carpinteros obtienen un fuerte nudo de cresta.
Atencion Trabajar con casas de madera de madera y troncos requiere un enfoque especial. A medida que la madera natural cambia el tamaño en el curso del cambio del porcentaje de humedad, la casa construida con este material se encuentra en los primeros 5 años de operación. Para compensar la contracción, cuyo tamaño a veces alcanza los 20 cm, se requieren montajes móviles especiales. Es una placa para la fijación de vigas, unida por una varilla metálica.
Principios de montaje
Para conectar las vigas entre sí en un nudo de cresta, se requieren las herramientas más comunes: un lápiz, cinta métrica, sierra, nivel de construcción, destornillador y sujetador. La calidad del trabajo depende de las siguientes reglas:
- El tipo de sujetador utilizado para cada hoja de conexión se determina en el cálculo y diseño del sistema de truss. Para evitar confusiones, esta información se refleja en el dibujo.
- Para que todos los puntos de unión tengan el mismo tamaño y ángulo, se hará un patrón a partir de uno marcado previamente.
- Si se utiliza un perno o tornillos en el proceso de fijación y se deben hacer orificios, su diámetro debe exceder las dimensiones del sujetador. Esto evita que la madera se agriete, se deforme y se deforme.
- Los tornillos de apriete, los tornillos autorroscantes o los clavos no se profundizan debajo de la superficie de las tablas, sino que, por el contrario, dejan un pequeño espacio para que la madera no se dañe cuando cambie la humedad.
- Cada conexión de patas de truss en un patín debe ser apretada, pero no apretada. Una vez completada la instalación, se realiza una verificación de ajuste apretado de todos los nodos.
Cresta nudo del techo - el área en la que la mayor carga. Por lo tanto, la capacidad de carga de todo el sistema de truss depende de la exactitud del cálculo y la calidad de la conexión de la viga.
