Cómo calcular la altura de la cresta y el área de un techo
El techo Dvukhskatnaya es la estructura de techo más popular, que equipa casas privadas, baños, garajes y otros edificios. La construcción del techo de este tipo es una solución racional al problema de proteger el interior de la penetración de la precipitación, el viento y el frío. En el proceso de diseño de un techo de doble pendiente, el lugar central está ocupado por el cálculo de la altura de la cresta, la determinación de la pendiente y el área de las pendientes. De estos tres parámetros depende de la vida útil y la eficiencia de la superposición, por lo que en este artículo describiremos cómo calcular independientemente los principales parámetros y las características técnicas del techo, sin utilizar la calculadora.
Funciones de conexión Ridge

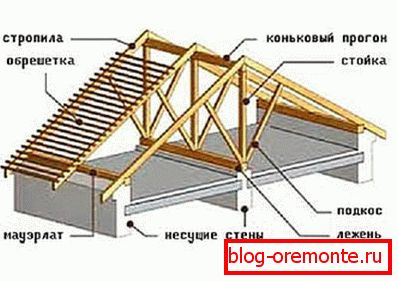

La cresta es el punto más alto del techo de doble pendiente, el borde horizontal, que se encuentra en el cruce de los planos de rampa. Se monta en la etapa final del techo, pero antes de la instalación del revestimiento en las patas de la viga. La longitud de la cresta del tejado a dos aguas corresponde a la longitud de la pendiente. Este elemento del marco de truss resuelve las siguientes tareas:
- La función principal de la cumbrera es soportar la parte superior de las patas de armadura del techo. Une a todos los pares de vigas, lo que proporciona rigidez a la estructura y distribuye uniformemente el peso del material del techo del techo a dos aguas.
- Asegurando la circulación del aire. El espacio de aire formado en el lugar del equipo de patines protege el marco del techo contra el estancamiento y la descomposición del aire, proporciona ventilación a todos los elementos de madera, debido a lo cual aumenta la durabilidad del techo a dos aguas.
Es importante En el proceso de diseño del techo, debe elegir y calcular correctamente la altura de la cresta. Si la sala ubicada debajo del techo del techo se utiliza como residencial, entonces la elección se realiza en función de la altura del techo deseada, en otros casos, el cálculo se realiza en función del ángulo de inclinación recomendado de las pendientes.
La forma más fácil es hacer cálculos utilizando un programa de calculadora especial, ingresando los datos iniciales en los que puede determinar la altura de la cresta, el área de las pendientes y la sala bajo techo.
Métodos para calcular la altura y el área del techo.
Puede calcular la altura de la cresta y el área del techo a dos aguas y otros parámetros relacionados sin usar el programa de cálculo. Esto requiere el conocimiento de fórmulas geométricas elementales que, esperamos, no tuviste tiempo para olvidar de los horarios escolares. Calcular independientemente el caballo puede ser dos métodos simples:

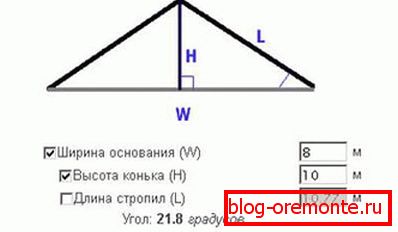

- Matemática Este método se basa en la fórmula para calcular la longitud de la pierna de un triángulo. Si imaginas un techo de doble pendiente en una sección vertical, forma un triángulo isósceles. La altura de la cresta se llama segmento, que va desde la mitad de la base hasta la parte superior del triángulo (techo). Para determinar cuál es esta distancia, necesita usar la fórmula: a = b x tg?, Donde a es la altura de la cresta, в es la distancia entre las pendientes a lo largo de los aleros? - El ángulo formado por la base del techo y la pendiente. Después de completar el cálculo de la altura de la cresta, puede calcular el área del frontón, así como la cantidad de madera necesaria para su costura. La calculadora utiliza el método matemático para calcular.
- Gráfico El método gráfico se basa en la construcción de un dibujo a escala que refleja la longitud y el ancho de la casa, así como la pendiente real de las pendientes inclinadas del techo. En una hoja de papel, dibuje una proyección frontal de la caja de la casa, luego use el transportador para medir el ángulo entre la base del techo y la rampa. La distancia desde la conexión de aleros a la cresta se mide con una regla y se traduce según la escala. Para el método gráfico de determinar la altura de la cresta, el cálculo no es necesario, pero al menos se producen errores en su uso.
Es importante La forma más confiable de realizar el cálculo de la altura de la cresta y el área de la pendiente es una calculadora en línea especial. Para usarlo, debe ingresar los datos iniciales: la longitud y el ancho de la casa, la pendiente de la pendiente.
Determinando la altura del techo.
Los factores más importantes que influyen en la elección de la altura de la junta de la cresta están relacionados con las condiciones naturales del área en la que se realiza la construcción. Según los códigos de construcción, este parámetro se elige en función de las siguientes condiciones:

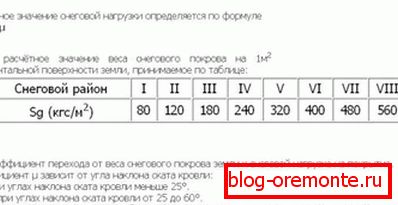

- La cantidad de precipitación. Cuanto más lluvia se produce en la región de la construcción en el invierno, más alta está la arista del techo para obtener pendientes pronunciadas, desde la superficie de la cual la nieve se desliza "por gravedad". Para Rusia central, la pendiente recomendada es de 40-50 grados. Para enseñar esta figura con un ancho de casa de 6 m, la cresta debe elevarse al menos en 2,52 m.

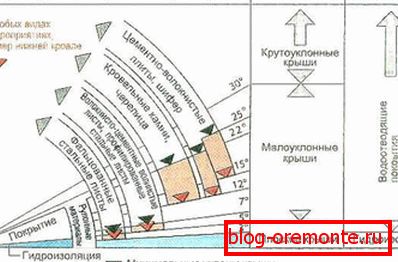

- Tipo de material de cubierta. La naturaleza de la superficie de cubierta del techo se refleja en la pendiente recomendada del techo. Si la superficie es rugosa, entonces el ángulo de las pendientes aumenta para facilitar el descenso de las masas de nieve. Si el material del techo es feo, la pendiente se elige en la región del límite inferior de los valores recomendados, ya que al aumentar este parámetro aumenta el área y el peso de las pendientes.

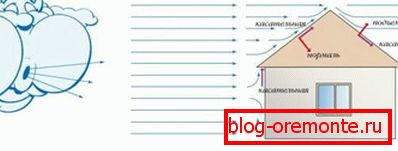

- El poder del viento. En áreas donde prevalece un fuerte viento racheado, a menudo se producen huracanes, la pendiente del techo se reduce para reducir la resistencia al viento de la estructura del techo. Un fuerte viento rompe el recubrimiento de la superficie del techo, reduciendo la protección contra la penetración de humedad.
Presta atencion La altura de la conexión de la cresta afecta el área efectiva del ático. Para equipar una sala de estar debajo del techo, es necesario elevar el techo a una altura de al menos 2,5 m, sin embargo, esto afectará negativamente el área utilizable debido a las paredes laterales bajas.
