Cobertizo de tejado - construcción y planos.

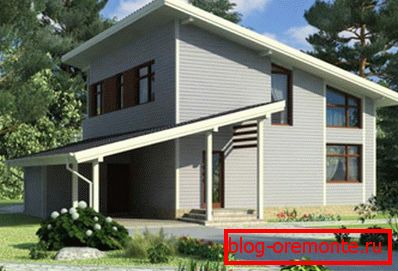

Los techos de cobertizo se utilizan con éxito en la construcción de estructuras domésticas: garajes, cobertizos, cocheras, terrazas y miradores. Esta es una forma práctica y económica de proteger el edificio de las precipitaciones, el viento y el frío. Sin embargo, el dispositivo arrojar techo adecuado para viviendas particulares.

Con esta solución de construcción, los arquitectos crean proyectos de diseño audaces con varias pendientes irregulares. Una gran ventaja de los techos de una sola pendiente radica en su disponibilidad para las masas de propietarios de viviendas debido al bajo costo de los materiales utilizados y la facilidad de instalación. Este artículo le informará sobre el diseño de un sistema de techo de un solo paso, cómo calcular la pendiente de una rampa y construirla con sus propias manos.

Cobertizo de techo

La mayoría de las veces, el término "sencillo" significa un techo que tiene una pendiente. La pendiente, cuya pendiente se establece mediante un sistema de armadura simple, se basa en los muros de apoyo del edificio y las particiones internas, si las hay. Las tejas blandas, ondulin, decking, tejas metálicas o pizarra euro se utilizan como material para techos. Hay dos tipos de techos de cobertizo:

1. Ventilado El diseño del techo ventilado es adecuado para el equipamiento de terrazas al aire libre y cenadores, utilizados en el período estival. La pendiente de la pendiente de dicho techo varía dentro de 3-6 grados. Los techos de un solo lado de tipo ventilado no implican calentamiento y, a veces, molduras a dos aguas.
2. Sin ventilación. La pendiente de un techo con una pendiente única de un tipo no ventilado es de 2 a 25 grados, según el tipo de material de techo utilizado. Esta opción se utiliza para superponer los locales operados en todas las estaciones, edificios residenciales, garajes con calefacción. Techo sin ventilación cuidadosamente aislado, sellado para reducir la pérdida de calor.

La peculiaridad de los tipos de cubiertas de cobertizo es que una pendiente plana no proporciona un descenso independiente de masas de nieve en invierno, especialmente si se utilizó material de cubierta con una estructura rugosa en la construcción. Por lo tanto, es posible que en los inviernos particularmente nevados un propietario tenga que tomar una pala.

Fortalezas del techo del cobertizo.

Cada vez más, los diseñadores y desarrolladores están abandonando proyectos complejos en favor de edificios con un techo inclinado. Esto se explica fácilmente por sus ventajas:

• Bajo costo Debido a la economía de los materiales de construcción, el dispositivo de un techo de un solo lado es 2-2.5 veces más barato que una doble inclinación de este tamaño.
• Простота. Sistema de construcción truss крыш с одним скатов достаточно проста для самостоятельного монтажа. Даже при условии малого опыта в строительстве начинающий умелец в одиночку справится с работой, имея чертеж и необходимый инструмент.
• Alta resistencia al viento racheado. Un techo de un solo paso es la opción más segura si el sitio de construcción está en un área con una rosa de los vientos constante, lo principal es determinar correctamente el lado de barlovento y orientar la rampa a lo largo de él.
• Costes de calefacción reducidos. Dado que la distancia entre la pendiente y el techo en el techo de un solo lado es menor que la de otros tipos, las habitaciones con calefacción no se enfrían, lo que significa que la pérdida de calor de la casa se vuelve más pequeña.
• Disponibilidad de proyectos. Incluso si no puede realizar el dibujo usted mismo, hay una gran cantidad de proyectos listos para usar y calculados con sistemas detallados de truss y nodos en Internet y en la literatura de construcción.
• Facilidad de mantenimiento. El diseño del techo del cobertizo permite en cualquier momento evaluar el estado del sistema del techo, reemplazar las piezas dañadas, fortalecer el material del techo de forma independiente, sin involucrar a los techadores contratados cuyos servicios son caros.

Tipos de sistema de truss

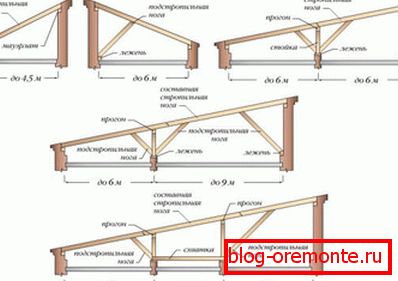

El sistema de elementos de armadura de techo es un bastidor que se apoya sobre sí mismo y distribuye el peso del techo a lo largo del perímetro de los muros de carga, dando estabilidad a la estructura. Dependiendo de la ubicación de los soportes, hay dos tipos de vigas:

1. Indignante Este método de organización del sistema de truss implica el uso de particiones internas para obtener soporte adicional. En la pared de soporte, ubicada en el centro de la habitación, instale bastidores que soporten las patas de armadura en el centro. Si utiliza dos particiones internas de rodamiento, puede bloquear edificios con un ancho de hasta 16 m.
2. Colgando Este es un sistema de armadura más complejo que se basa solo en paredes externas, por lo que se necesitan más elementos auxiliares para estabilizarlo. El mayor ancho del edificio, que puede equiparse con vigas colgantes, es de 7.5 m, y esto requerirá una estructura bastante complicada de dos puntales, cabezal y puff. Para calcular correctamente el sistema de truss colgante se requiere un profundo conocimiento y experiencia.

La base para la construcción de un sistema de armazones de tipo colgante o góndola es un dibujo detallado que refleja las dimensiones exactas y la disposición mutua de los elementos y el método de fijación de los conjuntos principales.

La composición del sistema truss.

El esquema de techado de un solo paso para estructuras con un ancho de hasta 4,5 metros del tipo naval incluye un número limitado de elementos. La base para el sistema de armadura es una mauerlat, hecha de madera duradera de 150x150 mm. Se fija en el borde superior del edificio a lo largo de las paredes, en las que se montan las pendientes. Para formar la pendiente del techo, los muros erigen diferentes alturas. Además, el techo requiere patas de viga, hechas de tablas de 50x150 mm. Desde el fondo de pantalla de los extremos del tablero, se realizan refuerzos para sujetar las vigas al mauerlat. Pies montados en un haz de energía, insertándolo en el corte, fijando con esquinas de metal.

Para distribuir uniformemente el peso del material del techo en todas las patas del armazón, se requiere la instalación del listón. Para los tipos de techos blandos que no son capaces de mantener su propia forma, utilizan un tipo continuo de revestimiento hecho de láminas de contrachapado resistentes a la humedad. Si se utilizan láminas o tejas perfiladas, es suficiente para clavar listones de 25x50 mm a través de vigas con un paso de 20-13 cm. El sistema de techo complicado de un techo cobertizo incluye apriete, puntales, soporte y cabezal. Todos los elementos están hechos de madera de primer grado, secados a una humedad óptima de 15-18%, lijados y tratados con impregnación antiséptica de penetración profunda.

Es importante observar el equilibrio entre la complejidad del sistema de entramado y la sección transversal de sus elementos: al complicar el diseño, aumenta su peso. El tamaño recomendado de las vigas se calcula sobre la base de cargas temporales y permanentes que actúan sobre el techo o se determinan a partir de tablas de valores terminados, teniendo en cuenta la longitud y el paso entre las patas, el tipo de madera.

Cálculo de la pendiente de la pendiente.

El techo inclinado es bueno porque si lo orientas correctamente a lo largo de la rosa de los vientos y eliges la pendiente óptima, resistirá un fuerte viento de squally que destruiría la pendiente. Para seleccionar la pendiente de las pendientes, debe considerar 2 parámetros:

1. Material de cubierta usado. Si ha elegido el material para el techo antes del diseño, el criterio principal para elegir la pendiente serán las recomendaciones del fabricante para su instalación. Baldosas metálicas instaladas en las pendientes en un ángulo de 30 grados, pizarra - 20-30 grados, corrugada - desde 8 grados, techos enrollables - desde 5 grados.
2. Condiciones climáticas. Si la construcción se lleva a cabo en una región con mucha precipitación, entonces es mejor colocar una pendiente de 20 a 25 grados, a través de la cual fluye el agua por gravedad, y las masas de nieve se deslizan. Para las zonas ventosas, por el contrario, las pendientes planas con una inclinación de 3-10 grados con poca resistencia al viento son más adecuadas.
3. Tenga en cuenta que un aumento en la pendiente del techo aumenta el costo de la construcción debido al sistema de armadura más complejo y el consumo de materiales para techos. Al conocer el tamaño de la caja en el hogar y determinar el ángulo de las pendientes, debe hacer un dibujo esquemático, que sea fácil de determinar el área del techo, la longitud de las vigas y la diferencia entre la altura de las paredes usando fórmulas geométricas.

La construcción de un techo de erección es una excelente opción si desea bloquear de manera rápida y económica edificios anexos o adjuntar una cochera a una casa. Además, es una excelente razón para perfeccionar las habilidades de construcción, sin arriesgarse a estropear el techo debido a un trabajo de mala calidad.
