Chimenea flexible para calderas y hornos - características

La instalación de conductos de escape de humo es una tarea crucial que surge después de la instalación del calentador, la estufa, la chimenea o la caldera de gas. Para evitar la ocurrencia de incendios o envenenamiento por monóxido de carbono, se imponen altas demandas en los sistemas de chimenea. Para chimeneas, que tienen una posición predominantemente vertical, se usan con éxito tubos de acero inoxidable de un solo extremo y de doble circuito. El uso de elementos metálicos adicionales para la instalación de un canal de curva está asociado con ciertas dificultades técnicas y altos costos financieros. La chimenea flexible se instala mucho más rápido y más fácil.

Dispositivo

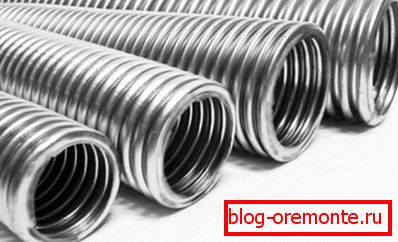

Una chimenea flexible es una delgada tubería corrugada de metal que se utiliza para eliminar el humo de los productos de combustión desde la caja de fuego hasta la atmósfera. Para la producción de corrugaciones se utilizan láminas de aluminio y acero con un espesor de 0,25 - 1,0 mm. Se utiliza como parte de una chimenea modular hecha de tubos tipo sándwich, para organizar un paso a través de una pared o techo, para reparar canales de ladrillos viejos de configuración indirecta, así como de manera independiente. Hay 2 tipos de chimeneas flexibles:

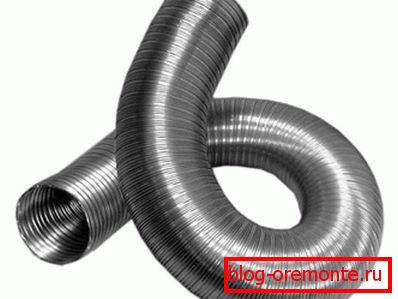

1. Del aluminio. Está hecho de lámina de aluminio laminado multicapa y tiene una superficie corrugada. La corrugación de este metal tiene una flexibilidad insuperable, se puede estirar y contraer repetidamente sin perder sus propiedades. Los fabricantes producen tubos con un diámetro de 100-150 mm, que corresponde al tamaño de las boquillas de entrada del horno, la caldera de gas y otros equipos de calefacción. El costo de los productos de aluminio es más bajo que el precio de los análogos del acero inoxidable, sin embargo, la resistencia al calor de este material es inferior a la recomendada. Por lo tanto, es mejor utilizar aluminio corrugado para organizar conductos.

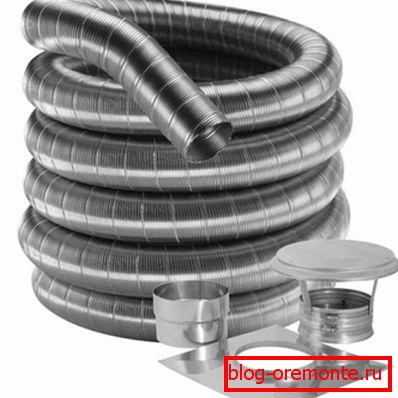

2. Acero inoxidable Las corrugaciones de flauta de acero inoxidable son menos flexibles que el aluminio. Pero la temperatura de funcionamiento de dichos canales de escape de humo es de al menos 800-900 grados. Esta resistencia a altas temperaturas le permite instalar una chimenea hecha de corrugaciones de acero para una estufa, caldera o chimenea que utiliza combustible sólido. La tubería de acero inoxidable no se oxida cuando entra en contacto con el agua y dura más tiempo.

Presta atencion Cada segmento de una tubería corrugada hecha de aluminio o acero inoxidable en estado comprimido tiene una longitud de solo 65 cm, pero se estira fácilmente hasta 3 m. Debido a esto, se obtienen menos juntas al montar una chimenea, lo que afecta favorablemente la estanqueidad del sistema.

Beneficios

Con la ayuda de una chimenea flexible, puede instalar de manera independiente los conductos de salida de humos, incluso en condiciones difíciles, cuando necesite hacer varios giros de la tubería. No requiere herramientas especiales y la ayuda de un maestro profesional. El uso de chimeneas de metal corrugado tiene las siguientes ventajas:

• Flexibilidad La principal diferencia entre las ondulaciones de los tubos rectos habituales es la flexibilidad y la elasticidad, gracias a las cuales pueden girar fácilmente en cualquier ángulo, tomando la forma deseada. Para la instalación de una chimenea flexible no se requieren elementos adicionales (codos, flexión de la rodilla), debido a esto, se reduce el costo del trabajo.
• Conveniencia de la operación. La chimenea corrugada se calienta rápidamente, de modo que se forma menos condensación en las paredes de la tubería. La humedad, las altas temperaturas y las heladas no reducen el rendimiento de este dispositivo.
• Estanqueidad Debido al hecho de que los tubos corrugados se extienden a 3 m, la chimenea se monta casi sin juntas. Este esquema reduce el riesgo de despresurización de las costuras y la intoxicación por monóxido de carbono.

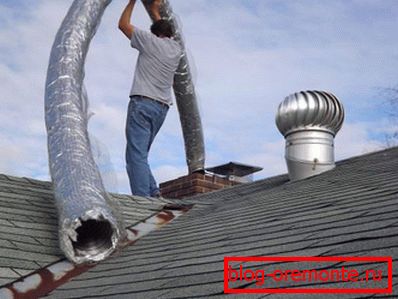

• Fácil instalación. Las chimeneas corrugadas se utilizan para la instalación interna o externa, sin desmontar las paredes. La instalación se lleva a cabo sin temor a dañar el interior. Para conectar entre los bloques de corrugaciones se utilizaron cintas metálicas especiales y abrazaderas de acero.

Es importante Quizás la principal ventaja de los tubos de acero inoxidable corrugados - la versatilidad. Se utilizan como chimenea para una estufa, chimenea, caldera de gas, caldera, columna o como conducto de aire. Las tuberías flexibles tienen muchas aplicaciones, y sus propiedades pueden mejorarse utilizando el bobinado de aislamiento térmico.

Requisitos de instalación

El uso de calentadores siempre está asociado con el riesgo de incendio o envenenamiento por monóxido de carbono. La chimenea ensamblada cualitativamente reduce estos riesgos al mínimo, por lo que es importante cumplir con todas las normas y requisitos para la instalación de canales flexibles de eliminación de humo:

1. La corrección de la conexión. La corrugación de su acero inoxidable hasta el tubo de entrada del horno o caldera. Para que la conexión sea confiable, debe elegir el diámetro correcto de la tubería. La fijación se realiza mediante un adaptador especial. Para que la chimenea funcione correctamente, debe ubicarse una sección vertical de al menos 0,5 m de longitud en el punto de conexión al calentador.
2. Asegurando la estanqueidad de todas las articulaciones. Para que el humo no se apague en las juntas, el bloque superior de la tubería se coloca en el inferior y la conexión se fija desde arriba con una cinta metálica y una abrazadera de acero. No se pueden colocar las costuras en el paso de pisos y paredes.
3. Para mantener un nivel normal de tracción, la longitud de las secciones horizontales en las casas nuevas no debe superar los 3 m, en las ya construidas: 6 m. Los artesanos profesionales no recomiendan hacer más de 3 vueltas de una chimenea flexible.
4. El paso del tubo corrugado a través de las paredes, techos o techos está equipado con un adaptador especial, una caja hecha de material refractario, y la propia ondulación está envuelta con un aislante fibroso resistente al calor.

Es importante Los requisitos de SNiP prohíben estrictamente la colocación de canales de eliminación de humo en las habitaciones donde viven personas. Para garantizar la seguridad, no se recomienda llevar la chimenea al porche, a los balcones o galerías cerradas, ni a través de las paredes de la fachada que dan a las calles.
