Chimenea de una tubería de acero hecha en casa. hágalo usted

Cada baño residencial o incluso de casa de campo, no conectado al sistema de calefacción central, se suministra con un dispositivo generador de calor. Para retirar del interior de los productos de combustión del combustible en el horno, se les suministra un canal de salida de humos. La opción más asequible es una chimenea galvanizada, en las tiendas del edificio el precio de una tubería de 1 m hecha de este material es de aproximadamente 110 rublos. Si a esto le sumamos el costo de los elementos de giro, el deflector y los soportes, la instalación costará un centavo. Sin embargo, en este artículo explicaremos cómo reducir los costos en un 60% y cómo hacer una chimenea de una tubería de acero con sus propias manos.

Parámetros basicos

Además, los modelos de tiendas de chimeneas de acero galvanizado es que los fabricantes producen una amplia gama de tamaños. Además, entre los productos de fábrica se pueden encontrar dos circuitos, equipados con aislamiento térmico, corrugado, con mayor flexibilidad y un solo circuito. Para hacer chimeneas caseras, es necesario limitarse solo a tuberías de un solo flujo. Para que el sistema de eliminación de humo funcione de manera eficiente, se deben considerar los siguientes parámetros:

1. El tamaño de la sección del tubo. Para que salga humo del horno, encienda la chimenea, debe elegir el diámetro correcto de la tubería. Un tubo demasiado delgado no proporciona el nivel adecuado, en relación con el cual se puede formar el empuje inverso. Por el contrario, una chimenea de gran diámetro elimina los productos de combustión a la atmósfera demasiado rápido, por lo que aumenta el consumo de combustible y la pérdida de energía. Cuantos más giros haya en la configuración del canal de escape de humo, más gruesa debería ser la tubería. En la mayoría de los casos, tubos adecuados de acero galvanizado con un diámetro de 100 mm. La sección transversal recomendada de la chimenea para calderas de diferentes capacidades:
2. Material Los tubos de chimenea están hechos de chapa. Este material debe ser altamente resistente a la corrosión y la humedad y alta temperatura. Por lo tanto, el acero galvanizado simple no es suficiente, ya que la temperatura en la chimenea de las estufas y chimeneas de combustible sólido supera los 500-700 grados. Por lo tanto, para la fabricación de tuberías se utiliza metal con alta resistencia al calor y resistencia a la corrosión.
3. Espesor de la pared La vida útil de la chimenea hecha de tubería de acero depende del grosor del metal utilizado. Se utilizan chapas de acero con un espesor de 0.25-1.0 mm. Cuanto más alta sea la temperatura de los gases que salen del horno, más grueso será el metal.

Es importante Una lámina de acero galvanizado con un tamaño de 2500x125 mm en tiendas de construcción cuesta aproximadamente 600 rublos, con un corte adecuado de una lámina, se obtienen 8.75 m de tubería con un diámetro de 100 mm, el costo de 1 m es de aproximadamente 68 rublos, ¡lo que proporciona un ahorro del 60%!

Fabricación

Para la fabricación de tubos de chapa de acero galvanizado se requerirá un centro de goma o madera de peso suficiente para doblar el metal.. En el proceso, se utilizan tijeras para cortar metal, una regla larga, un trazador para marcar, una esquina y una “pistola” para doblar. El proceso de plegado es el siguiente:

• En primer lugar, la hoja de metal se presenta utilizando líneas de dibujo del trazador. Por un lado, la pieza tiene 340 mm de ancho y la otra 330 mm, de modo que durante el montaje encajan fácilmente entre sí. Con el corte adecuado deben obtenerse 7 tiras de longitud 1250 mm.
• Con la ayuda de un ángulo de metal y un mazo, ambos bordes se doblan en un ángulo de 90 grados en direcciones opuestas a un ancho de 0.7 mm. Luego, los espacios en blanco giran y hacen que el ángulo de los bordes sea de 135-145 grados, golpeando suavemente con un mazo.

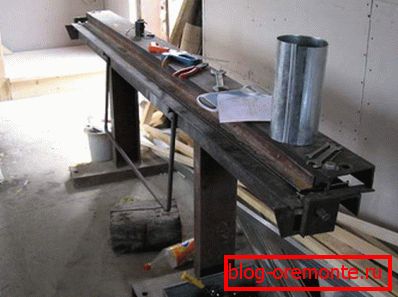

• El tocho se mueve a la "pistola", un dispositivo para dar a la chapa una forma redondeada con un diámetro de 100 mm. La lámina colocada en la "pistola" golpea el mazo para obtener la forma deseada de la tubería.

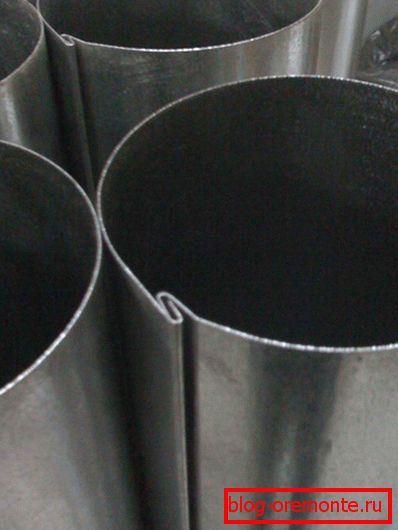

• Los bordes de la pieza de trabajo se enganchan y se colocan en la pistola. Con la ayuda de un mazo de goma, el lugar de adhesión de los bordes de la lámina se hace una costura plana. La unión puede reforzarse con remaches metálicos, sin embargo, esto requerirá soldadura.

Presta atencion Para la instalación de la chimenea se requieren piezas giratorias, que se realizan cortando tubos rectos en ángulo. Si corta el tubo en un ángulo de 75 grados, entonces cuando atraca, gire 150 grados, si lo hace en un ángulo de 45 grados, un giro de 90 grados. Para mejorar la eficiencia de la chimenea improvisada, se envuelve en un material aislante térmico no inflamable.

Beneficios

Con la llegada de una gran cantidad de productos de fábrica para el montaje de chimeneas de acero galvanizado, la necesidad de hacer tuberías con sus propias manos ha disminuido. Sin embargo, las tuberías caseras pueden reducir costos y encontrar el diámetro ideal. Además, se utilizan para el equipo de desagües, por lo que la capacidad de hacer tuberías con sus propias manos será útil en la vida diaria. Las chimeneas de metal en comparación con otras tienen las siguientes ventajas:

• Ligero Los canales de eliminación de humo de las tuberías galvanizadas de fabricación propia pesan mucho menos que el ladrillo o la cerámica. Por lo tanto, para instalar este tipo de chimenea no es necesario equipar los cimientos, el costo de vaciado que excede el costo del material y el trabajo de instalación.
• Seguridad contra incendios. Según los códigos de construcción, las chimeneas de acero son completamente a prueba de incendios. El metal de alta calidad soporta el calentamiento hasta 900 grados, por lo que es adecuado incluso para estufas de combustible sólido y chimeneas.
• Bajo costo Las chimeneas de acero son la forma más democrática de organizar la eliminación del humo, ya que el costo de instalación es varias veces menor que el de los dispositivos de ladrillo y cerámica.
• Fácil de montar. Una chimenea hecha de acero galvanizado puede montarse fácilmente con sus propias manos de acuerdo con las instrucciones, ahorrando así el dinero gastado en la contratación de trabajadores profesionales.

Es importante La eficiencia de la eliminación de humo depende de la corrección del ensamblaje de la chimenea. Maestros expertos aconsejan elegir principalmente la configuración vertical con la menor cantidad de vueltas. Cada elemento de pivote es un obstáculo en el camino del humo, reduciendo el empuje.

Reglas de montaje

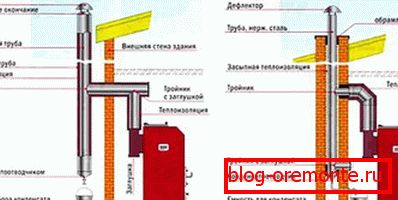

Para montar correctamente la chimenea de acero galvanizado, debe marcar previamente la disposición y la colocación de la tubería. De acuerdo con este dibujo, es necesario determinar cuántos tubos se requieren y cortarlos en secciones de la longitud requerida. El montaje se realiza de la siguiente manera:

1. En primer lugar, la chimenea está conectada al tubo de entrada del calentador con un adaptador especial. Es importante asegurar la estanqueidad completa de la articulación.
2. Después del primer segmento se conecta una T con un colector de condensado y una revisión. Cada sección de tubería se inserta en la anterior, y la junta se engrasa con sellador resistente al calor y se fija con una abrazadera de acero.
3. En los lugares donde la tubería pasa a través de obstáculos en forma de paredes o techos, corte agujeros y monte una caja resistente al fuego hecha de acero galvanizado o placas de asbesto. El espacio entre las paredes de la tubería y la caja se envuelve con fibra de basalto o se cubre con arcilla expandida.
4. Se coloca un paraguas protector en la punta y la unión con el techo se aísla con un sellador o una penetración elástica hecha de caucho. Si el material del techo no tiene resistencia al fuego, se instala un detector de chispas.

Presta atencion En el techo del canal de eliminación de humo se muestra a una distancia de 30-50 cm desde la cresta. Para garantizar el nivel de tracción, la altura de la chimenea debe estar 50 cm por encima de la cresta. La colocación incorrecta en el techo puede causar empuje inverso o contrapresión del viento.
