Chimenea cerámica - diseño e instalación.

La arcilla es el material de construcción más antiguo, que se utilizó para la construcción de los primeros edificios residenciales, la fabricación de utensilios para el hogar, así como platos. Después de un año, los productos cerámicos no pierden su relevancia, se están introduciendo en nuevas áreas de aplicación. Recientemente, las chimeneas de cerámica han estado reemplazando el ladrillo o el metal, cuya principal ventaja es la seguridad ambiental y la ausencia de daños a la salud humana. Este artículo le dirá cuándo es adecuado el conducto de cerámica de la chimenea, cómo instalarlo y operarlo.

Construcción

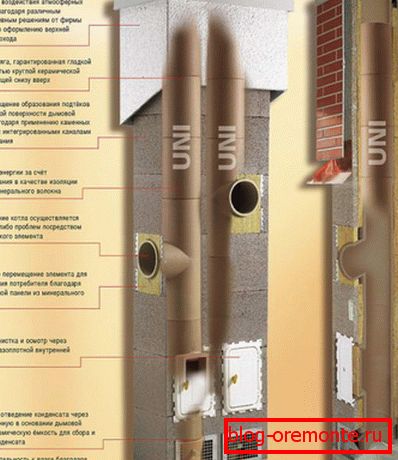

La chimenea de cerámica combina los puntos fuertes de los análogos de otros materiales: la facilidad de los tubos de acero y las excelentes propiedades de aislamiento del ladrillo. Su diseño consta de tres capas:

1. Marco Este elemento está hecho de bloques agregados ligeros huecos de peso ligero. En el centro de cada bloque de sección cuadrada hay un agujero redondo en el que se inserta un tubo de cerámica. En cada esquina del bloque, se hacen agujeros en los cuales se inserta el refuerzo durante la instalación.
2. Tubo cerámico. Es un cilindro hueco de cerámica de alta calidad resistente al calor. Cada segmento de tubo tiene una longitud de 50-100 cm, durante la instalación se inserta dentro del anterior. Diferentes modelos de chimeneas cerámicas se completan con tubos con diferentes espesores de pared. Al elegir, se recomienda a la estufa seguir la regla: cuanto más alta sea la temperatura de los gases en el canal de salida de humo, más gruesas deberían ser las paredes.
3. Aislamiento Entre el marco y la tubería hay una capa aislante que "bloquea" el calor en el interior, lo que no permite que la cubierta externa de la chimenea se caliente. Para hacer esto, use materiales aislantes fibrosos no combustibles, la mayoría de las veces lana de basalto. Esta medida mejora la seguridad contra incendios del conducto de escape de humo cerámico.

Presta atencion Al montar una chimenea de cerámica, se debe tener en cuenta que está colocada de manera estrictamente vertical, no está permitido girar o doblar el canal. Esta característica del sistema de eliminación de humo se tiene en cuenta al diseñar y seleccionar un sitio para el calentador. Debajo de la chimenea, vierta una cimentación separada, que no se comunique con la tubería principal, para evitar su deformación y sobrecarga.

Beneficios

Las chimeneas de cerámica de una estructura de tres capas se utilizaron por primera vez en Francia en la década de 1980, una década más tarde cubrieron el mercado de la construcción estadounidense, y en Rusia llegaron solo a principios de la década de 2000. Los expertos rusos se reunieron con la novedad con cautela, pero después de un estudio profundo del rendimiento, al probar el frío del invierno llegó a la conclusión de que la chimenea de cerámica tiene las siguientes ventajas:

• Versatilidad. Debido a la alta estabilidad térmica y al cambio en el espesor de la pared, los tubos de cerámica soportan temperaturas de hasta 1000 grados. Por lo tanto, se utilizan para estufas, chimeneas y calderas que funcionan con cualquier tipo de combustible. Especialmente para calderas de baja temperatura, producen tuberías con paredes delgadas, en las que no hay reducción en el empuje.
• Incombustible Las cualidades refractarias de la cerámica y el uso de material aislante reducen el riesgo de incendio.
• Eficiencia energética. Debido a las altas cualidades de aislamiento térmico de las cerámicas, la tubería no se enfría durante la operación, lo que mantiene un nivel normal de tracción y ahorra combustible.
• Durabilidad Declarada por los fabricantes, la vida útil de las chimeneas de cerámica es de 50 años o más. La resistencia a la corrosión, el moho y los hongos hacen que este tipo de tubería sea la más duradera y fácil de limpiar.
• Calentamiento rápido. Incluso después de un largo tiempo de inactividad, con la ayuda de una chimenea de cerámica puede encender el fuego y calentar la casa en cuestión de horas.

Es importante Significativa carencia de tubos de chimeneas de cerámica - precio alto. Los modelos de la producción rusa son más baratos que sus homólogos extranjeros, no son inferiores a ellos en calidad. Los fabricantes nacionales, que desempeñan el papel de ponerse al día en este nicho del mercado de la construcción, se centran en la adaptación de los productos a las condiciones del invierno ruso. Para ello, han provisto cierres adicionales para el aislamiento externo, han aumentado la longitud de los elementos adicionales, han reducido el peso y aumentado el diámetro de las tuberías.

Instalacion

Las tecnologías para la instalación de tubos de chimenea hechos de cerámica de producción nacional y extranjera no son diferentes, siempre suministran productos con anotaciones con una descripción detallada de la secuencia de trabajos. El ensamblaje de la chimenea es una tarea compleja, cuya calidad afecta la seguridad contra incendios y el momento de su servicio. Para asegurarse de que la instalación sea correcta, es mejor recurrir a los artesanos profesionales que harán el trabajo más rápido y con mayor precisión. La tecnología para construir una chimenea de cerámica es la siguiente:

1. Bajo el lugar de instalación de la tubería, la cimentación se vierte a una profundidad de 30 a 50 cm. El área de la cimentación debe ser 20 a 30 cm más grande que la tubería. Después de la solidificación, la impermeabilización se realiza utilizando material de techo o recubrimiento con masilla bituminosa.
2. Prepare una solución espesa de cemento, arena y agua en el tanque para mezclar. Rebar de acero cortado en 1,5 m.
3. Comience el montaje de la tubería con la instalación de una T con un tanque para recoger el condensado, a través del cual controlan el estado de la chimenea y la limpian.
4. Después de la camiseta instale el forro de la estufa. Cada unidad de marco está instalada en la anterior, y el tubo se inserta dentro del segmento inferior. Las juntas están recubiertas con una composición especial resistente al calor. Para asegurarse de que las costuras sean suaves en el exterior, el exceso de lechada se elimina con un paño.
5. Cuando la altura de los bloques alcanza 1,2-1,4 m, se insertan varillas de refuerzo en los orificios y se llenan con una solución para que no queden cavidades. Si los orificios son grandes en diámetro, use 2 varillas a la vez.
6. A continuación, la chimenea se recolecta de acuerdo con el esquema descrito, sin olvidar las revisiones y los tees. En los lugares de paso de la tubería solapada no debe haber juntas entre los bloques. Estas áreas exteriores están además aisladas con material resistente al calor.
7. El calentamiento externo se lleva a cabo en lugares de tuberías que pasan por la calle y en áticos sin calefacción.
8. La sección de tubería que mira hacia el techo está revestida con ladrillo de clinker o piedra artificial. En la punta ponemos el deflector.

Presta atencion Hay un método que consume más tiempo para instalar un tubo cerámico utilizando una rejilla metálica y esquinas. Al mismo tiempo realizar refuerzos fuera de la chimenea.

Es mejor realizar la instalación de la chimenea de cerámica antes del inicio del acabado, antes de la construcción del marco de la viga. Esto le permitirá llenar fácilmente los cimientos, para solicitar el paso del canal a través del techo o el techo. Sin embargo, una vez finalizado el trabajo, ya no es posible cambiar la ubicación de instalación del horno, por lo que debe planear y coordinar cuidadosamente el diseño de la chimenea.
