Caja de metal - elementos de techo e instalación

La cuestión del diseño e instalación adecuados del techo es una cuestión de principio para los desarrolladores, porque es la primera barrera que separa la vivienda de una persona del medio ambiente y sus fenómenos adversos. El compromiso de resistencia y la alta capacidad de soporte de la estructura se considera un sistema de techo bien calculado que consiste en un conjunto de elementos de soporte interrelacionados. Las funciones sobre la distribución del peso de la tarta para techos recaen en mayor medida en la caja a la que se adhiere el recubrimiento impermeabilizante. Este elemento esencial del marco permite que las rampas mantengan su forma y transporten cargas intensas de nieve. En este artículo le diremos en qué se diferencia el listón de metal del de madera y en qué casos se utiliza.

Dispositivo y funciones

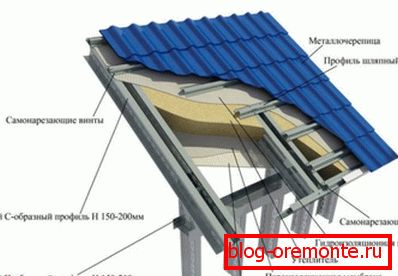

La caja del perfil de metal es un piso especial instalado en las patas de la viga del marco del techo. Representa esquinas de acero, tubos de sección redonda o cuadrada, fijas perpendiculares a las vigas con un cierto intervalo. La instalación de tal piso es necesaria, ya que realiza las siguientes funciones:

1. Distribuye uniformemente el peso de la tarta para techos entre las vigas. El peso del techo solo puede ser de aproximadamente 50 kg / m2, por lo que necesita soporte adicional, especialmente en invierno, cuando se agrega nieve a las cargas permanentes en el techo.
2. Vendrán formas fuertes de rayas. Algunos materiales para techos modernos (ondulina, tejas, membranas para techos) son resistentes en diversos grados y no son capaces de mantener su propia forma, por lo tanto, es necesario hacer una caja de madera o metal para su piso.
3. Sirve como base para la fijación del material del techo. El listón, cuyos listones se instalan con el mismo paso, le permite fijar el techo de manera segura y precisa, y también acelera significativamente este proceso.
4. Fortalece un marco de vigas en lugares especialmente vulnerables. En lugares donde hay mucho peso (valles, puntos de sujeción para los portadores de nieve y canaletas), los listones adicionales del listón aumentan la rigidez y la capacidad de carga de la estructura.

Presta atencion El diseño y el material del que desea hacer una caja para el techo depende de la pendiente de la estructura, del peso de las características de rendimiento del techo, así como de las condiciones climáticas de la región donde se realiza la construcción.

Vistas

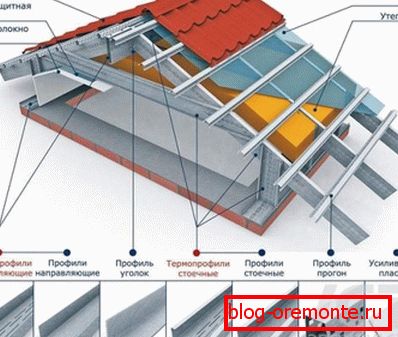

Dependiendo del peso del techo, la inclinación del techo y las condiciones climáticas, el diseño del marco de la viga puede variar. En particular, la caja de metal se construye de acuerdo con el cálculo de las cargas máximas que caen sobre ella durante la operación. Hay varios tipos de cajas:

• Cuadrícula El torneado liso o enrejado para el techo es un piso de las esquinas o perfil de metal hueco, colocado perpendicular a las vigas, con un escalón de 25-45 cm. Este diseño es adecuado para el montaje de la mayoría de los materiales de cubierta de chapa, ya que tiene una gran resistencia y capacidad de carga.
• Sólido. Una caja continua se llama suelo de listones, colocados a una distancia de no más de 1 cm entre sí. Una construcción de este tipo se monta si el material del techo usado para superponerse al techo no tiene su propia rigidez o tiene un peso impresionante, es decir, para la instalación de baldosas cerámicas, tejas y otros revestimientos de rodillos.
• Escaso La caja dispersa es un diseño con una mayor distancia entre los elementos. Su inclinación puede ser de más de 50 cm. Esta variante del torneado de techo se utiliza para instalar materiales impermeabilizantes rígidos, por ejemplo, pizarra para reducir el peso de la tarta de techo y la carga en las paredes de soporte de la estructura.

Por favor nota Cuanto más pequeño es el ángulo de inclinación de las pendientes, más plano es el techo, más cae la carga sobre él, ya que la nieve, el deshielo y la lluvia se acumulan en él. Por lo tanto, tales estructuras de techo necesitan una caja más confiable con una distancia reducida entre los elementos.

Virtudes

Anteriormente, en la construcción de casas privadas, la madera se consideraba el material más común a partir del cual se hacía la caja con mayor frecuencia. Este material liviano, económico y ubicuo hizo un excelente trabajo con las funciones asignadas. Sin embargo, recientemente comenzó a ser reemplazado por perfiles metálicos más caros. Caja de metal, a diferencia de la madera, tiene las siguientes ventajas:

1. Gran capacidad de carga con un peso relativamente ligero. Esta característica de diseño garantiza que los pisos hechos de un perfil de metal liviano no aumenten el peso de la empanada de techo y la carga en las paredes o cimientos de soporte.
2. La posibilidad de superponer techos de gran tamaño. Debido al hecho de que el perfil metálico tiene una gran longitud, así como fácil de conectar por soldadura, es adecuado para la instalación de techos de edificios industriales.
3. Alta resistencia a la corrosión. El acero con el que se fabrican los perfiles metálicos para el montaje del armazón de armadura no está sujeto a la corrosión cuando entra en contacto con el agua, por lo tanto, el revestimiento de este material es mucho más largo que el de madera.
4. Incombustible El revestimiento de metal soporta altas temperaturas sin deformación, no se quema y tampoco mantiene la combustión, por lo tanto, se considera un material más seguro para hacer revestimiento en comparación con la madera natural.

Es importante Las normas y estándares de construcción modernos recomiendan utilizar una caja de metal cuando se superponen estructuras con un alto riesgo de incendio (edificios industriales, baños, edificios con equipos tecnológicos sofisticados), así como techos con pendientes de más de 6 metros.

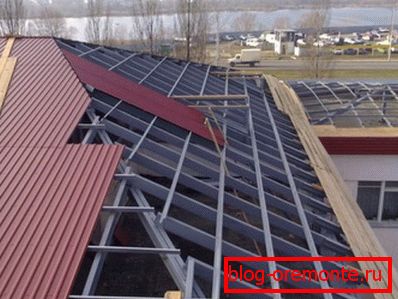

Instalacion

Instalacion металлической обрешетки выполняется в процессе возведения кровли после окончания процесса сборки стропильного каркаса. Si la caja está hecha de perfiles metálicos, sería aconsejable que los otros elementos del sistema de armazones estén hechos del mismo material, comparable en peso y tamaño de la sección.  Соединять между собой элементы можно с помощью крепёжных элементов из нержавеющей стали или посредством сварки. Instalacion обрешетки происходит следующим образом:

• Primero, instale las vigas del marco y refuércelas con tirantes o expansiones temporales. Es importante que las vigas formen un plano en las costillas superiores, sobre las cuales será conveniente fijar la cubierta del techo.
• En la parte superior de las vigas se extiende el revestimiento impermeabilizante, que debería proteger el material aislante y el marco de la penetración del condensado y la humedad atmosférica.
• Si el torneado es de tipo doble, entonces a lo largo de las patas de la viga, las lamas de la contra-parrilla se fijan para crear un espacio de ventilación entre ellas y el material del techo.
• Luego, la fijación de los listones del listón se realiza con un paso preseleccionado. Los elementos pueden fijarse entre sí con la ayuda de soldadura o tornillos autorroscantes de acero inoxidable con un sello de goma.

Los artesanos experimentados creen que un obreshetka soldado y monolítico de esquinas o perfiles metálicos tiene una capacidad de carga máxima, y ​​por lo tanto resiste la intensa carga de nieve y viento, que son famosos por el invierno ruso. Para aumentar la resistencia de la estructura a la corrosión, se recubre con pintura.
