Bricolaje techo de mansarda hágalo usted mismo - dispositivo

Si desea maximizar el área útil de la casa, sin gastar recursos fabulosos, definitivamente debería considerar proyectos con un ático. La experiencia de los desarrolladores sugiere que esta es la mejor manera de planificar una vivienda de clase económica, porque un metro cuadrado de espacio habitable es varias veces más barato que en edificios de dos pisos. Hay una idea errónea de que el ático es adecuado solo para uso estacional en la estación cálida.

Sin embargo, es erróneo, ya que un techo de mansarda roto y bien aislado retiene el calor en invierno, su temperatura no es menos cómoda que en las habitaciones con calefacción en el primer piso. Incluso sin aislamiento térmico adicional, el ático es un tipo de "colchón de aire" que mantiene la temperatura óptima dentro de la casa.

El ático de techo roto se considera una construcción técnicamente compleja, que aconseja confiar su construcción a una brigada profesional. Sin embargo, una persona familiarizada con techos usando el ejemplo de un techo tradicional de doble pendiente es bastante capaz de dominar su construcción con sus propias manos, con la ayuda de dos trabajadores de servicios públicos, asistentes. Lo principal es comprender que este es un proceso que requiere un enfoque serio, que es imprudente comenzar sin cálculos preliminares.

Ventajas de diseño

Por supuesto, el ático se puede equipar incluso con sus propias manos construyendo un techo triangular ordinario. Pero debido a la inclinación de las pendientes, para que el techo aprenda, la altura de dicho techo debe ser muy grande. No es económico y también es poco exigente, ya que el techo con un ángulo variable de pendientes le permite administrar con mayor eficacia el espacio disponible. Una parte superior más plana hace que los techos sean más altos. De acuerdo con los códigos de construcción, si la distancia desde el piso hasta la unión de la cumbrera es menor a 2.5-2.7 metros, la habitación no se considera residencial, no puede llamarse ático, es más bien un ático. El diseño de un techo roto tiene las siguientes ventajas:

• Posibilidad de equipar techos más altos.
• Alto nivel de protección contra la precipitación, el viento.
• Fácil descenso de nieve desde las laderas.
• Ayuda a conservar el calor.
• Uso racional del espacio bajo techo.

Etapas de construcción

Creación de proyectos

Al hacer un proyecto de techo roto para la construcción del edificio con sus propias manos, es mejor hacer dibujos con diferentes proyecciones, que mostrarán de manera integral la ubicación de sus elementos. En función de la longitud y el ancho de la casa, debe determinar el tamaño de la habitación del ático, así como el techo. En primer lugar, la geometría de la pendiente se construye:

• Una tarea importante es calcular la altura de la junta de cumbrera, ya que la altura de los techos futuros depende de ello. Tenga en cuenta que desde la cresta hasta el techo debe ser de aproximadamente 1,5 m.
• El siguiente paso es determinar la altura del techo. Para un uso cómodo, es mejor colocarlo en el nivel de 2-2.2 metros.
• La definición de la pendiente de la parte superior de la pendiente. El dibujo es una línea del techo, desde la conexión de cumbrera en ambas direcciones se mantiene recta hasta la intersección con esta línea. Con la ayuda de un transportador, se determina su ángulo, es mejor fijar su valor inmediatamente en la figura. Por lo general, este parámetro está en el rango de 20-30 grados.
• La definición de la pendiente de la parte inferior de la pendiente. Desde el alero inferior del techo en el dibujo, retroceda una distancia igual a la longitud del alero (40-50 cm). Desde el final de la pendiente superior hasta este punto hay una línea recta. El ángulo también se mide por un transportador, por lo general tiene un valor de 50-60 grados.
• Se delinean las paredes del ático, se determinan sus dimensiones lineales y área total.

Para garantizar que los cálculos del proyecto sean correctos, es importante medir con precisión las mediciones primarias, así como respetar la escala. Los programas de computadora pueden simplificar el diseño, ya que basta con ingresar el tamaño del edificio y el tipo de techo deseado, ellos realizan el resto del trabajo automáticamente. Si no hay acceso a dicho software, es mejor usar proyectos listos para usar.

Cálculo del sistema de truss.

Rafters - los principales elementos de apoyo de un ático de techo roto, una especie de columna vertebral. Están sujetos a cargas enormes, por lo que se les imponen requisitos especiales. La elección de la sección transversal de las patas de las vigas no se produce de forma aleatoria, sino de acuerdo con el paso de la instalación, la distancia entre los soportes, los valores de carga de viento y nieve. Si los tres primeros indicadores se pueden identificar fácilmente mediante la elaboración, los dos últimos necesitan una aclaración especial.

• El territorio de Rusia se divide en 8 zonas con diferentes cargas de nieve. Para cada techo en particular, este valor se ajusta por el ángulo de sus pendientes. Como la pendiente de las pendientes es diferente, se calculan dos indicadores, respectivamente, las vigas superior e inferior pueden tener una sección diferente.
• También hay zonas de viento, que también incluye 8 zonas. Con la ayuda del coeficiente teniendo en cuenta la altura del edificio, se modifica el valor de la tabla de este indicador.
• Los valores de estos dos indicadores se resumen para determinar la carga total. Los números redondos deben ser grandes para proporcionar un pequeño margen de seguridad. En base a ellos, la sección requerida de los tableros está determinada por las tablas de referencia.

Monte Maurlat

El comienzo del trabajo en el equipo de un techo de mansarda roto es la instalación de una mauerlat, una viga duradera con un tamaño de 100x100 mm o 150x150 mm. Se fija en el extremo de las paredes laterales exteriores. Su tarea principal es distribuir el peso de la estructura del techo, transferirlo a los cimientos, así como proteger la protección de las rampas para evitar que se vuelquen. Mauerlat se coloca en la parte superior de la pared de acuerdo con la impermeabilización prefabricada, que utiliza ruberoid plegado dos veces o varias capas de una película especial.

La fijación se realiza mediante postes metálicos, que deben colocarse en una solera de hormigón. Si se trata de la reconstrucción del techo con sus propias manos, se monta con pernos de anclaje a la pared a una profundidad de 15 a 17 cm. Para casas de madera y de troncos, se utilizan pasadores de madera. Tenga en cuenta que la instalación se realiza al ras.

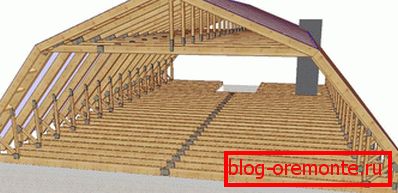

Construir un sistema de celosía

Construir un sistema de celosía ломаной мансардной крыши происходит в следующей очередности:

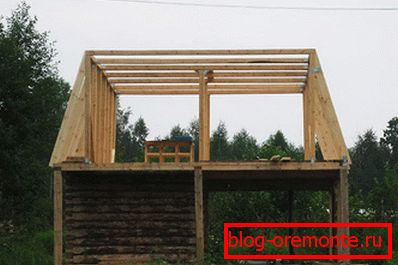

1. Pisos de vigas de piso en la parte superior de la mauerlat. En algunos casos, se practica la remoción de vigas fuera del edificio. Esta medida hace posible expandir el área del ático, para formar buenos salientes. En este caso, las vigas están unidas a la parte superior del mauerlat. Al colocarlos sin removerlos, se colocan en las paredes impermeables, fijando con la ayuda de las esquinas en el borde interior del mauerlat.
2. Precisamente en el centro de la viga del techo, marque el punto sobre el cual se ubicará la unión de la cumbrera. Partiendo de él a una distancia igual en esta y esa dirección, los estantes están expuestos. Deben colocarse verticalmente, por lo que son soportados temporalmente por puntales.
3. Las rejillas están conectadas por bocanadas. Estas son barras fuertes directas que se sujetan en esquinas de metal confiables. Como resultado de estas acciones debe obtenerse en forma de la letra "p".

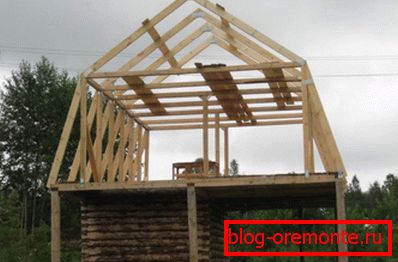

4. Las vigas suspendidas están instaladas, su parte superior está conectada al bastidor, en la parte inferior con una placa de potencia o una viga del piso. Se corta una ranura en la pata de la viga, se coloca en la unión y luego se aprieta con una abrazadera de metal.
5. Colgantes de vigas reforzados con puntales. Estas son patas de subrafiltro angulares que evitan que las vigas se doblen, transfiriendo parte de la carga al bastidor.
6. En el medio de la bocanada, se anota el punto de instalación del cabezal, la suspensión vertical en la conexión de la cumbrera y su peso.
7. Las vigas deslizantes están instaladas. Están conectados por una placa metálica o tornillos con arandelas.
8. La abuela se sujeta en la cresta, se tensa para que el peso de la bocanada lleve la cresta del techo roto.

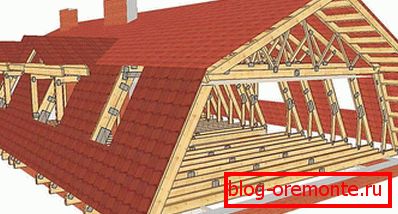

Realizar los elementos anteriores forma una granja de celosía. El resto se establece de la misma manera con un paso de 60-120 cm.

Trabajos de impermeabilización y techos.

Cuando se completa la autoinstalación del sistema de cerchas de un techo de ático roto, es necesario organizar su impermeabilización. Esto requiere una película o membrana impermeabilizante, que generalmente se hace en forma de un rollo.

• La primera tira de película se coloca en la parte inferior de las vigas y se asegura con una contra-caja. La superposición entre las rayas debe ser de al menos 10-15 cm.
• Luego, el torneado de la tabla no cortada se ajusta directamente con un paso calculado de acuerdo con el ancho del material del techo. Si se coloca un techo, por ejemplo, ondulina o shinglas, es necesario crear un revestimiento continuo de láminas de contrachapado resistentes a la humedad.
• Si la caja está lista, puede proceder a la colocación del material del techo. Empiece a montarlo, comenzando desde los aleros, hasta el piso de la cresta, pidiendo una superposición de 10-15 cm.
• Desde arriba, la unión de las láminas para techos se cierra con una tabla de cumbrera.

Los sujetadores se seleccionan dependiendo del tipo de material. Para los azulejos, se utilizan tornillos autorroscantes galvanizados con cabezas de goma, que en el proceso de torsión se deforman de manera que impermeabilizan el agujero.

Para acelerar el proceso, puede utilizar un destornillador. Uñas fijas de riping o ondulina de 100 mm de largo. Una vez finalizados los trabajos de techado, se construyen los techos y los aleros del techo roto de la mansarda.

Resumiendo, podemos decir que un techo del ático roto ayudará a expandir el área de la casa con sus propias manos. Puede construirlo con sus propias manos, sin embargo, requerirá habilidades y costos especiales que sin duda se pagarán por sí mismos.
