Vibrador para hormigón: una garantía de estilo de calidad:

Según SNiP, la colocación de hormigón de alta calidad requiere una vibración obligatoria, que proporciona la densidad necesaria de la mezcla y le permite deshacerse de las burbujas de aire involucradas. Para asegurar su uso de una herramienta especial de construcción - betonovibrador. Le diremos cómo funciona esa unidad, qué tipos existen y también le mostraremos cómo hacer un vibrador para concreto con sus propias manos.

Compactación de hormigón

La calidad del hormigonado depende de muchos parámetros, tales momentos juegan un papel especialmente importante:

• Receta debidamente seleccionada y composición de la mezcla. De este parámetro dependerá de la marca del hormigón resultante, como resultado: la resistencia a la compresión del material y la capacidad de soportar la carga, así como su resistencia a la congelación, la plasticidad y otros indicadores básicos;
• Mezcla de alta calidad de los componentes de la mezcla. También es una condición necesaria y muy esencial para el hormigonado normal, ya que para obtener una piedra duradera, se requiere que los ingredientes estén lo más uniformemente distribuidos sobre el volumen de la mezcla;
• Estilo adecuado. La construcción monolítica implica un cierto modo de lanzamiento, la mayoría de las veces continuo, así como el uso obligatorio de la vibración.

  Presta atencion La vibración es un efecto mecánico en una mezcla de concreto fresco que usa oscilaciones armónicas transmitidas directamente o actuando sobre el encofrado o la jaula de refuerzo.

Con la ayuda de la exposición a la vibración es posible aumentar la densidad de la solución, así como deshacerse de las burbujas de aire, que inevitablemente se involucran en el concreto durante la mezcla y la colocación. Además, aumenta la velocidad de interacción entre los componentes, mejora la unión de la mezcla con el refuerzo, aumenta la resistencia y la calidad del hormigón obtenido.

También se debe tener en cuenta que la vibración permite el uso de soluciones de marcas pesadas y magras, cuya plasticidad es bastante baja.

Presta atencion Al reducir el número de poros y capilares dentro de la piedra, así como al aumentar la velocidad y la actividad de la interacción de los componentes y la hidratación del cemento, aumenta la resistencia a las heladas y la humedad del material obtenido. Además, debido a la vibración, la mezcla llena todo el volumen de encofrado de forma mucho más cercana y rápida, lo que también es importante para la colocación de hormigón de alta calidad.

Dispositivo y tipos de vibradores

Principio de accion

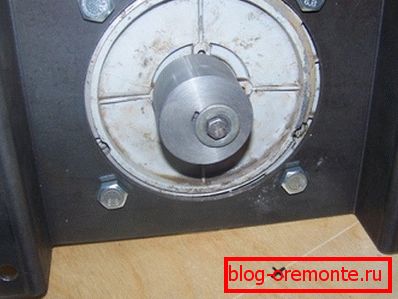

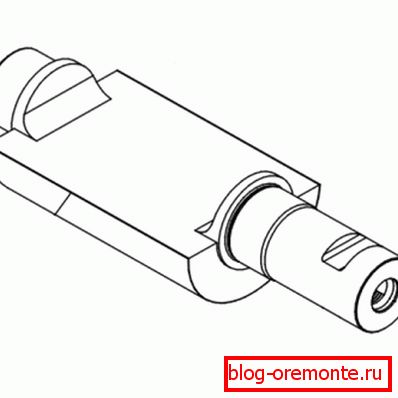

Todos los tipos de vibrotools para concreto funcionan según el mismo principio: la energía rotacional se convierte en energía vibratoria, que actúa sobre la mezcla. Para implementar esta transformación, se utiliza un eje excéntrico, cuyo centro de gravedad está desplazado respecto del eje de rotación.

Dicho cambio conduce a una fuerza centrífuga, que actúa a lo largo de la línea del radio de rotación desde el centro hasta el borde exterior del círculo.

Dado que el elemento de desequilibrio gira constantemente, la dirección de la fuerza que surge cambia constantemente, y cualquier fuerza aplicada (si es suficiente) causa movimiento. Pero como la dirección de la fuerza es variable, en lugar del movimiento direccional, se produce una oscilación, cuya frecuencia es igual a la frecuencia de rotación del eje con la excéntrica.

En términos generales, dicho diseño busca constantemente abandonar la posición inicial, pero al cambiar un milímetro en una dirección, inmediatamente comienza a moverse en otra, y luego en la dirección opuesta.

Para asegurar la rotación del eje, utilizando diferentes tipos de motores. Estos pueden ser motores eléctricos, motores de combustión interna o accionamientos neumáticos. Los motores eléctricos más utilizados son alimentados por 220 voltios.

El proceso de transferencia del efecto de vibración de la mezcla depende del tipo y diseño del instrumento, así como de los matices de la instalación. A continuación, consideramos los principales tipos de concretos, entre los cuales hay tales tipos principales:

  Presta atencion El diseño del vibrador para concreto depende del tipo de construcción, y el método de transmisión de vibraciones a la solución y el método de transmisión de la rotación al eje vibrante desde el eje del motor difieren principalmente.

Profundo

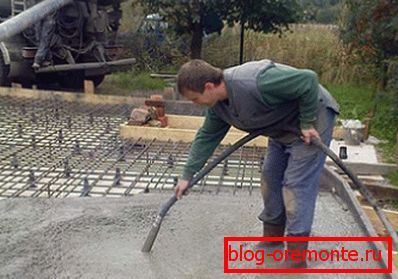

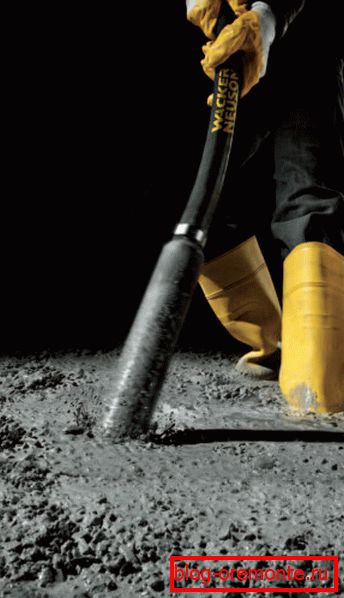

En primer lugar, queremos considerar el tipo de instrumento más versátil y común: los vibradores profundos o sumergibles.

Son de dos tipos:

1. Electromecánica con un motor con una frecuencia de 50 Hz y un eje flexible de transmisión de rotación;
2. Alta frecuencia con motor sumergible ubicado en la punta.

El primer tipo es un dispositivo que consta de tres nodos principales:

1. Motor eléctrico asíncrono con una frecuencia de 50 Hz. El motor está situado en la superficie y fuera del encofrado o zona de hormigonado. Como regla general, se utilizan unidades de 0.5 - 2.5 kW;
2. Eje flexible, que consiste en un cable de acero y una funda de plástico flexible. Además, el dispositivo tiene un mecanismo para sujetar el cable al eje del motor en un extremo, al eje del vibrador, en el otro;
3. Punta vibrante o maza, que es un cilindro de acero, en el que se instala un mecanismo de vibración planetaria en rodamientos y acoplamientos.

Tal herramienta, por regla general, es portátil, excepto en los casos en que se realiza el hormigonado a gran escala y los paquetes de vibradores se suspenden en un marco movido por grúas. Las desventajas de este dispositivo incluyen un peso suficientemente grande del motor y una baja frecuencia de vibración, ya que la velocidad de rotación del eje es limitada.

También debe tenerse en cuenta que el eje flexible requiere cuidado y lubricación, y la punta está sujeta a graves impactos que, si no se mantienen adecuadamente, desgastan rápidamente el dispositivo. La ventaja es el precio relativamente bajo de la herramienta.

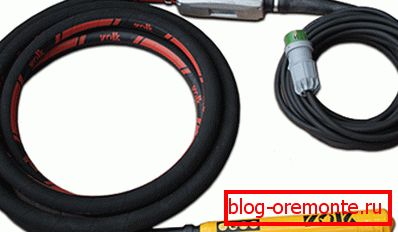

Las unidades de alta frecuencia son las más convenientes y de alta calidad, sin embargo, y más caras. Aquí, el motor de alta frecuencia, 200 Hz, se encuentra directamente en la maza, que está sumergida en una solución en un cable de extensión especial. La alta frecuencia de vibración (alrededor de 10 - 12 kHz) proporciona una mejor compactación del concreto.

El motor está alimentado por 36 V y está conectado a la red a través de un transformador y un convertidor de frecuencia. También hay vibradores de alta frecuencia para concreto de 220V, en los que están integrados un convertidor de frecuencia y un transformador.

  Presta atencion Los vibradores sumergibles son la herramienta más conveniente y versátil que es adecuada para la mayoría de los trabajos de concreto, como la construcción de cimientos, cinturones blindados, parrillas, losas, paredes y columnas con refuerzo de frecuencia media.

Superficie

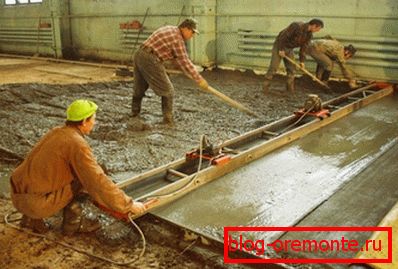

A los vibradores de superficie a menudo se les llama raíles de vibración, ya que son un motor con un excéntrico, cuyo cuerpo transmite la vibración a la regla, con la cual nivelan la solución al colocar la regla. La regla o el riel generalmente se mueven a lo largo de los faros, sin embargo, el movimiento independiente también es posible.

Este dispositivo es adecuado para la construcción de soleras poco profundas, placas, plataformas, caminos, pasos, etc. Además, hay instalaciones de vibración de superficie, donde se utiliza una plataforma de metal en lugar de un listón. Su cita es la misma.

Presta atencion Tal herramienta tiene un alcance bastante estrecho y para la construcción de objetos a gran escala, cimientos, columnas, parrillas y cinturones no es adecuado.

Al aire libre

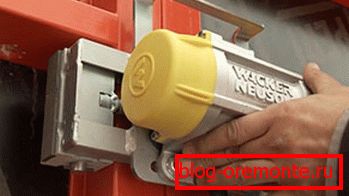

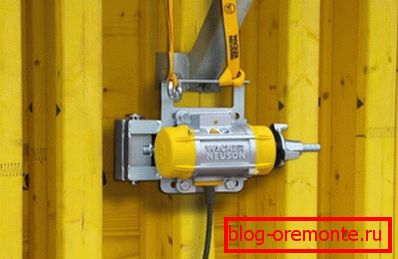

También se utiliza ampliamente la instalación de vibración al aire libre. Son los más sencillos: un motor con desequilibrio está unido al encofrado y transmite la vibración a la solución a través de él.

Tales dispositivos se han mostrado bien en la construcción monolítica de paredes, columnas y armopoyas, sin embargo, no son adecuados para losas, soleras y cimientos masivos. El producto debe tener un área máxima de contacto con el encofrado y tener una pared suficientemente delgada.

Los motores utilizados aquí son principalmente de alta frecuencia (también es típico de los dispositivos de superficie), lo que permite colocar el concreto de la manera más cualitativa y obtener un producto sólido con geometría de alta calidad.

Presta atencion Cuando se construyen columnas, paredes y rejas con refuerzo frecuente, a menudo no hay alternativa a los vibradores externos, ya que los dispositivos de profundidad simplemente no pasarán a través de la barra de refuerzo.

Haciendo un vibrador en casa.

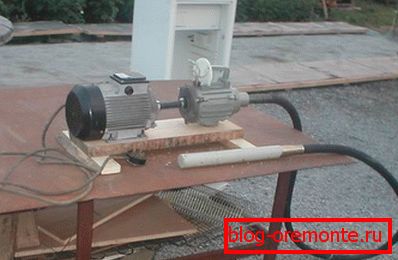

Si no quiere comprar o alquilar un vibrador de concreto, nuestra instrucción lo ayudará a construirlo usted mismo:

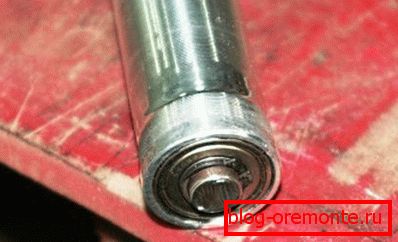

1. La maza está hecha de un cilindro de acero con un diámetro de 40 mm, en el cual se coloca una varilla de acero en los rodamientos, a la que se le suelda una pieza más corta de varilla de acero de sección cuadrada. Un extremo del cilindro se cierra con una tapa en la rosca o se elabora, y desde el segundo se saca el eje y se hace un orificio transversal pasante para sujetarlo con un pasador;

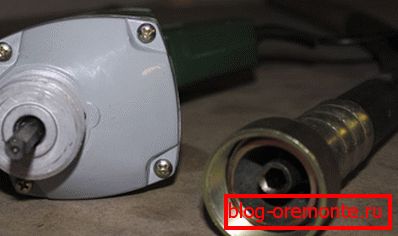

1. Un eje flexible está hecho de una manguera de goma reforzada, dentro de la cual se coloca un cable de acero de un automóvil o un cable para limpiar alcantarillas. En los extremos del cable, suelde los segmentos de la varilla, que se unirá al eje del motor y la punta del eje;

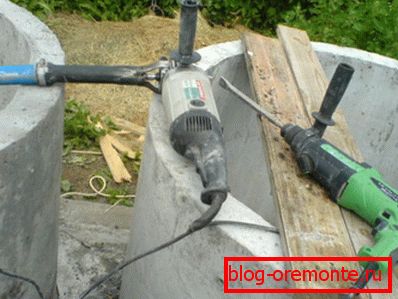

1. Como motor, es mejor usar un molinillo potente, ya que la frecuencia de su rotación es máxima. También adecuado taladro potente.

1. Es mejor cerrar las juntas con tubos de goma y abrazaderas de polvo y mortero, especialmente para los rodamientos de maza.. Es obligatorio cubrir la maza con una carcasa de plástico o de goma para evitar la corrosión por contacto con el concreto.

  Presta atencion Tenga cuidado de que no entre agua, solución o polvo en los cojinetes, ya que podrían atascarse y dañar el motor.
