Un dispositivo para medir la resistencia del hormigón - los

El concreto es uno de los tipos más comunes de estructuras, la durabilidad y confiabilidad de todo el objeto en su conjunto depende de su calidad y resistencia. No es sorprendente que la determinación de las propiedades de resistencia sea una tarea muy importante en el proceso de construir un objeto y ponerlo en funcionamiento. Para este propósito, se utilizan diversos métodos y tipos de equipos, y los consideraremos como parte de esta revisión.

Métodos básicos para el ensayo de hormigón.

Cabe señalar que el equipo de este grupo se puede usar para probar la resistencia del concreto y el ladrillo. La resistencia se entiende como la capacidad de un material para resistir la destrucción bajo la acción de la tensión interna y varios factores externos. Cuanto mayor sea la resistencia, más confiable y duradero será el diseño.

Puedes comprobarlo de dos maneras:

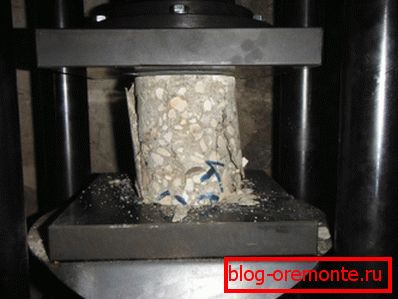

• Destructivo: la esencia de este método es que los blancos previamente preparados se trituran en una prensa especial. Estos pueden ser cubos, que se moldean a partir de hormigón o núcleos controlados, fragmentos de forma cilíndrica, que el taladrado con diamante de los agujeros en el hormigón y la eliminación de un fragmento ayudan a obtener.

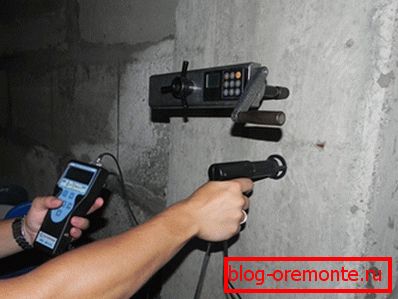

• La segunda opción es usar un dispositivo para determinar la resistencia del concreto por un método no destructivo.. Dichos equipos miden cantidades físicas que tienen un impacto directo en la resistencia del concreto y las vuelven a calcular, dando el rendimiento deseado. Naturalmente, cuanto mejor sea el equipo, menor será el error y mayor será la precisión de la investigación.

Tipos de dispositivos

Cuando se realizan actividades de medición, uno de los dos tipos principales de equipos de medición es el más utilizado. Naturalmente, hacer sus propias manos significa exactamente esta opción, ya que el precio de una prensa especial es muy alto, y no tiene sentido mantenerla si no tiene un laboratorio de pruebas especial para proporcionar servicios de medición de resistencia y otros indicadores.

Determinación de la resistencia mecánica.

Si una prueba no destructiva (NC) se realiza mecánicamente, el acto reglamentario principal que debe seguirse es GOST 22690-88 "Concretos. Determinación de la resistencia por métodos mecánicos NK. Este documento establece las reglas para probar concreto pesado y liviano con valores de resistencia máxima que no van más allá del rango de 5 a 100 MPa.

Este grupo de dispositivos incluye varios tipos básicos de equipos, que difieren en el método para determinar esas u otras características indirectas.

Estos pueden ser los siguientes indicadores:

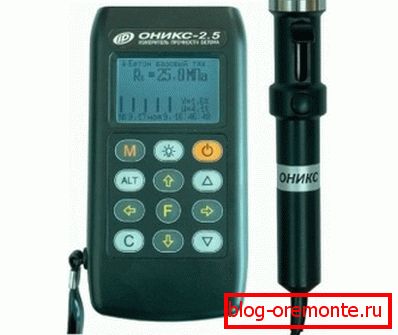

• Impacto energético especial enérgico.
• El valor del rebote del delantero desde el baterista presionado a la pared.
• El tamaño del rastro izquierdo de impacto.
• Indicador de la fuerza necesaria para destruir un área pequeña en los bordes de la estructura o al excavar un perno de anclaje fijo.

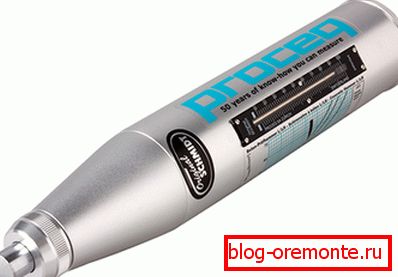

Las características de la medición que utilizan un método u otro dependen de muchos factores, por lo tanto, se requiere el manual de instrucciones del dispositivo para estudiar. Considere la variante más popular de la prueba: el método de rebote elástico.

La tecnología es la siguiente:

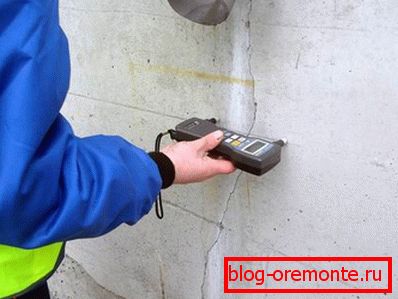

• La unidad de medición debe ser perpendicular a la superficie; cuanto mayor sea la desviación, mayor será el error de medición, no debe olvidarse de ello.

• La prueba debe llevarse a cabo en diferentes partes de la superficie, para mediciones correctas, debe tener al menos 5 valores y determinar el promedio aritmético.
• Con la ayuda de una fórmula especial, se calcula un indicador de la resistencia de una estructura particular. De hecho, todo es bastante simple y, siguiendo las recomendaciones y requisitos de las instrucciones, es posible realizar mediciones cualitativas, incluso sin la práctica adecuada.

Presta atencion Para asegurarse de que las cifras sean precisas y correctas, no debe olvidar que el grosor mínimo de la estructura de hormigón no debe ser inferior a 100 mm.

Usando el método de ultrasonido

Cuando se usa este método para calcular la resistencia de un concreto o un ladrillo, todos los requisitos para las mediciones y el orden de su desempeño están determinados por GOST 17624-87 "Concretos. Método ultrasónico para determinar la fuerza. Cabe señalar que con la ayuda de este método es posible medir casi todos los tipos de concreto, lo que hace que esta opción sea lo más versátil posible.

Con la ayuda del ultrasonido, se pueden medir tanto los indicadores de las estructuras terminadas como el material que aún no ha obtenido indicadores óptimos de resistencia. Es decir, puede seguir el proceso de endurecimiento del material.

Las características de este tipo de medición son las siguientes:

• El método en sí se basa en la relación física entre el valor de la resistencia del hormigón y la velocidad de propagación de las vibraciones de sonido a través de él. Esta relación se puede expresar en forma de una fórmula, gráfico o tabla, los expertos lo llaman "característica de calibración". Este indicador se determina por separado para cada objeto de medición; en el proceso de verificación, se utiliza la superficie o el sondeo.
• De acuerdo con los resultados de la verificación y selección de las características de calibración, las principales actividades de prueba se llevan a cabo y deben realizarse de la misma manera que las de verificación.
• Sobre la base de los indicadores obtenidos, se determina la resistencia real de una sección particular de la estructura de hormigón.

Presta atencion Cuanto más exactamente se determine la característica de calibración, mayor será la precisión de los resultados finales.

Las pruebas pueden ser necesarias en una variedad de casos: desde determinar la confiabilidad de una estructura hasta calcular la dinámica de endurecimiento de un material concreto. Si el concreto reforzado se corta con círculos de diamante, también es recomendable medir la resistencia y seleccionar el tipo óptimo de rueda para el concreto.

Conclusión

En algunos casos, mucho depende de la precisión de las mediciones, especialmente cuando se trata de trabajos de reparación y de medidas para fortalecer la estructura. Solo los datos correctos garantizan que se elegirá la opción necesaria de las acciones adicionales. El video en este artículo ayudará a comprender algunas de las características del uso de dispositivos de medición.
