Tubos de hormigón de flujo libre: documentos reglamentarios,

El tema de este artículo es tubos de concreto reforzado sin presión. Descubrimos qué son y qué normas se producen. Además, tenemos que averiguar dónde se utilizan los productos que nos interesan y qué análogos funcionales pueden reemplazarse.

Estándar

Начнем с изучения нормативной документации. Собственно, стандарт всего один - ГОСT 6482-88 на железобетонные безнапорные раструбные трубы.

¿Qué información se puede encontrar en ella?

• La norma se aplica a los tubos redondos de hormigón pesado, diseñados para instalaciones subterráneas. Y no solo en forma de campana, sino también en falso.

Любопытно: в документе можно найти рекомендации по области применения труб. Согласно ГОСT, они используются для самотечной транспортировки «бытовых жидкостей и атмосферных стоков, а также подземных вод и производственных жидкостей, неагрессивных к бетону и резиновым уплотнителям«. Проще говоря, для канализации - ливневой и бытовой.

• Estándar не распространяется на пропускные трубы, предназначенные для укладки под насыпи железных и автомобильных дорог. Логично: там требования к кольцевой жесткости изделий значительно выше.

Железобетонные безнапорные трубы по ГОСTу 6482-88 делятся на несколько категорий.

Todas las tuberías producidas bajo la norma se dividen en tres grupos según su capacidad de carga.

Marcado

¿Cómo se etiquetan las tuberías?

La marca completa consiste en dos grupos alfanuméricos separados por un guión.

En el primer grupo se indican:

• Tип трубы (T, TБ и так далее).
• Paso nominal (un parámetro que corresponde aproximadamente al diámetro interior).
• Longitud útil.

Importante: Las dimensiones están en decímetros.

El segundo grupo contiene solo el grupo por capacidad de carga.

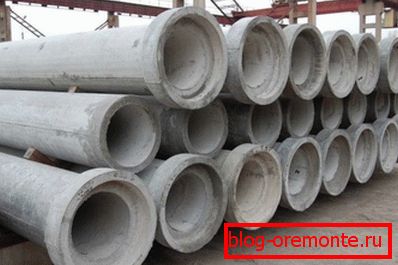

Por lo tanto, el producto con la marca tipo T60.50-3 es un tubo de conexión con una junta a tope para sellador con un paso condicional de 600 mm y una longitud de 6 metros, que se puede colocar en el suelo hasta una profundidad de 6 metros.

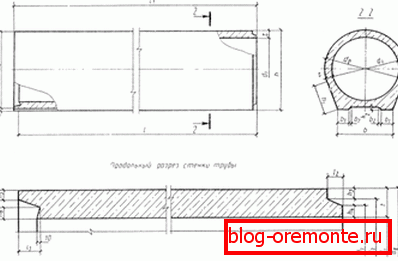

Dimensiones

Dependen del tipo de tuberías.

Разброс массы изделий - от 520 кг (TС400.25) до 12,5 тонн (TP200.45). Понятно, что об укладке труб своими руками речь не идет: монтажные работы выполняются только с применением тяжелой техники.

¿Qué más está regulado por la norma?

• Consumo de materiales. El consumo de materiales varía de 0,38 m3 de hormigón y 20 kg de acero a 4,7 m3 / 552,4 kg.

Es curioso que los productos de diferentes grupos de resistencias difieran entre sí solo en la densidad de refuerzo: por ejemplo, DFP160.50-1 requiere 4 metros cúbicos de concreto y 246 kg de refuerzo de acero para la producción, y DFP160.50-3 con el mismo volumen de hormigón está reforzado con 490 kilogramos de acero .

• Calidad del concreto. Para la fabricación de tuberías se utilizaron resistencias de concreto no inferiores a M350.
• Tolerancias máximas en longitud y diámetro.
• Métodos de formación de jaulas de refuerzo.. En particular, se estipula que el refuerzo en espiral y longitudinal debe hervirse al menos tan frecuentemente como en cada segundo punto de intersección con la disposición escalonada de los puntos de soldadura.

Fabricación

¿Cuál es la producción de tubos de concreto reforzado sin presión?

1. Se está preparando el formulario. Se limpia, lubrica y recolecta después de eliminar el producto formado previamente.

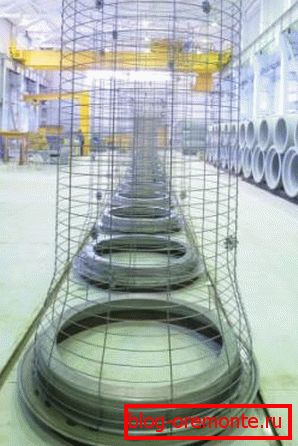

2. Una jaula de refuerzo soldada se inserta en el molde, después de lo cual el fondo se instala y se fija.

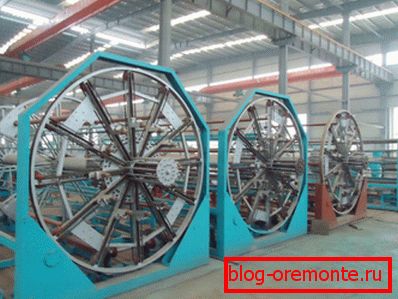

3. La forma con el marco rígidamente fijo en él se monta en una centrífuga. Con una rotación continua, se introduce hormigón, que llena de manera uniforme todas las cavidades.

1. Después de que se llena el formulario, se envejece en una cámara de vapor hasta que el concreto se establece en 70% de la resistencia del diseño.
2. Luego se desmonta el formulario y el producto terminado ingresa al almacén.

Tрубы малых диаметров (как правило, 400 и 500 мм) могут производиться и без центробежной центрифуги. Заготовка формируется с вибрационным уплотнением бетона; затем она опять-таки набирает прочность в процессе пропарки.

Solicitud

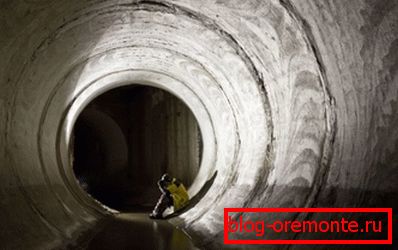

En resumen, ya hemos mencionado el principal campo de aplicación de las tuberías de concreto: una de ellas es la construcción de una tormenta, un sistema de alcantarillado doméstico e industrial. El diámetro sólido proporciona un alto rendimiento, un material resistente a la corrosión, durabilidad y una alta resistencia mecánica que permite que las tuberías resistan la presión sobre el suelo.

Especificar: el concreto es resistente a la corrosión no es tan absoluto. El contacto prolongado con el agua aún lo destruye: cuando se filtra a través de los poros, el agua elimina gradualmente la cal (compuestos de calcio que dan fuerza al material). Cuando la destrucción alcanza el refuerzo de acero, el proceso de corrosión, por razones obvias, se acelera bruscamente.

¿Cómo se instalan los tubos de concreto reforzado sin presión?

Como ya se mencionó, el manual de instalación implica el uso de maquinaria pesada.

1. La parte inferior de la zanja previamente abierta se nivela al máximo.
2. Formado de apisonamiento compactado o regar las camas de arena. Bandeja de hormigón armado menos colocada.

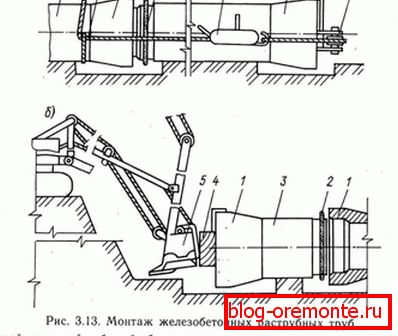

3. Los tubos se bajan en la zanja y se centran. Los productos ensanchados se fijan con una distancia estrictamente especificada entre el extremo del tubo y la superficie de detención del zócalo:

Importante: si las tuberías se instalan en una bandeja o se colocan sobre una base sólida, debajo de ellas se forma una almohadilla de mortero de cemento y arena en una proporción de 1: 3.

1. Раструбы изделий T, TP, ФTP уплотняются герметизирующими мастиками или битумизированной пенькой. Для герметизации соединений изделий прочих типов служат штатные резиновые уплотнительные кольца.

Caso especial: se recomienda cerrar las uniones de las tuberías con un diámetro de 1000 milímetros con una cuña de cáñamo, seguido de un mortero con mortero de cemento y arena en una proporción de 1: 1.

1. Después del sellado, las tomas se sellan con un mortero de cemento y arena.

¿Cómo y qué cortar tuberías en esos casos raros cuando es necesario?

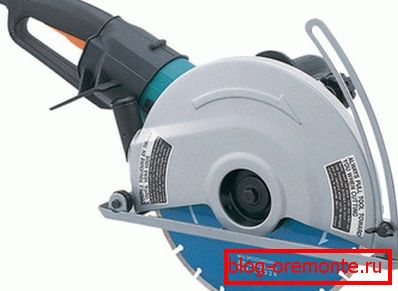

La solución óptima es cortar hormigón armado con círculos de diamante. Toman perfectamente tanto el hormigón como la jaula de refuerzo; El diamante tiene un borde de corte más limpio que el corte abrasivo regular. De manera similar, la perforación con diamante de los agujeros en el concreto (con un taladro o una corona) deja agujeros perfectamente redondos sin signos de astillas.

Alternativa

¿Los competidores tienen tubos de concreto reforzado fuertes, pero bastante caros y muy, muy pesados?

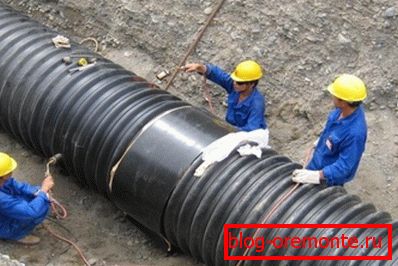

Por supuesto Cada vez más, en lugar de ellos, al instalar sistemas de alcantarillado locales y colectivos, se utilizan ramificaciones al pozo y colectores, tuberías corrugadas de plástico, polietileno y polipropileno.

Estos productos no solo constituyen hormigón armado, sino que también lo evitan de varias maneras.

• El material no está sujeto a corrosión y desgaste. La vida útil garantizada es de 50 años; La cantidad de aguas residuales de plástico en la práctica aún no se conoce, se ha producido demasiado recientemente.
• Peso menos a veces. Con un diámetro de hasta 600 mm, la instalación a menudo se realiza manualmente.

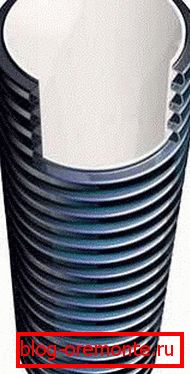

• Shirring proporciona rigidez en el anillo, que no solo no es inferior al concreto reforzado, nuevamente, excediéndolo nuevamente. Basta con decir que para las aguas residuales de plástico la profundidad máxima es de 15 metros. Al mismo tiempo, la superficie interior lisa (proporcionada por la estructura de dos capas de la tubería) no permitirá que se acumulen depósitos.

Solo para que el lector no decida que estamos tratando de desacreditar el material que analizamos en este artículo, citaremos un par de inconvenientes de plástico contra el fondo de concreto reforzado.

• El diámetro exterior máximo de los tubos de plástico corrugado es de solo 1,200 milímetros.
• Цена заметно выше, чем у железобетона. Tак, погонный метр трубы Корсис диаметром 1200 мм стоит около 14,5 тысяч рублей; погонный метр идентичной ей по эффективной пропускной способности железобетонной трубы обойдется всего в 5 тысяч.

Conclusión

Надеемся, что предложенная вниманию читателя информация окажется полезной (см.также статью «Полиуретановые эмали для бетона и иные виды материалов для окрашивания полов»).

Como de costumbre, el video en este artículo contiene información adicional sobre los temas que estamos discutiendo. ¡Éxitos en la construcción!
