Reglas para calentar el hormigón. uso en el hogar

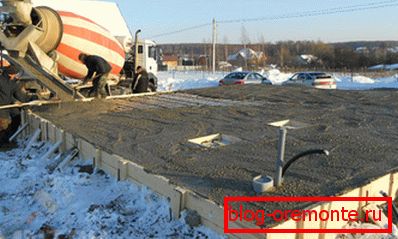

Para la construcción civil, industrial y artesanal (doméstica) a bajas temperaturas, existen varias formas de calentar el concreto que permiten no parar el trabajo durante el invierno. Dichos procedimientos auxiliares permiten no solo continuar el trabajo de instalación en el frío, sino también aumentar la velocidad de endurecimiento de la solución, especialmente con la adición de aceleradores de solidificación química especiales.

A continuación hablaremos sobre estos métodos, en general, y uno de ellos (los más populares) se considerará en particular, y también le mostraremos un video en este artículo sobre el tema del calentamiento eléctrico de concreto.

Todo sobre el calentamiento.

¿Qué métodos se utilizan para calentar?

• El método más primitivo de verter mortero en el invierno, es la disposición sobre la base de la carpa más común hecha de película de celofán con sus propias manos, donde puede instalar un soplete o una pistola de calor en el medio.. El método es extremadamente simple, solo se puede usar solo en objetos con un área pequeña, y es difícil construir un domo sobre estructuras verticales.

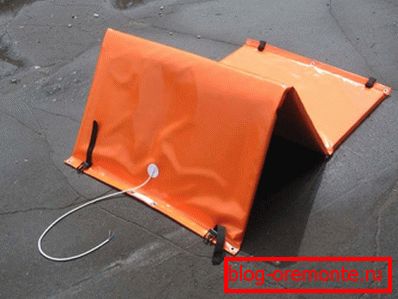

• En tal situación, es algo más fácil usar tapetes eléctricos que simplemente cubren el área de vertido ajustando el regulador en el modo deseado, según la temperatura del aire exterior.. Pero también hay un serio inconveniente: es un inconveniente utilizar dispositivos electrostáticos cuando se vierten grandes áreas, además, solo las estructuras de concreto reforzado dispuestas horizontalmente pueden cubrirse con tapetes, pero no con paredes, soportes o columnas.

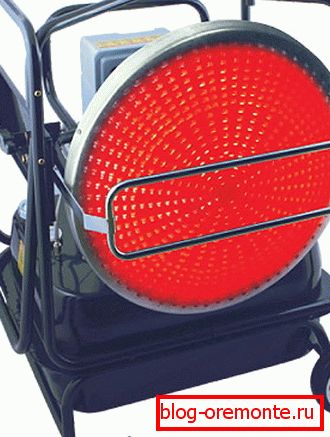

• La instalación ultravioleta del calentamiento de concreto es quizás la más conveniente de todas, ya que no implica contacto con la solución en sí, y la intensidad térmica del dispositivo se controla simplemente por la distancia entre el emisor de UV y el objeto.. Otra ventaja de este método es la capacidad de calentar estructuras de cualquier configuración y en cualquier posición (tanto horizontal como vertical), y el encofrado no es un obstáculo. Sin embargo, este método se usa muy raramente, requiere una gran cantidad de calentadores.

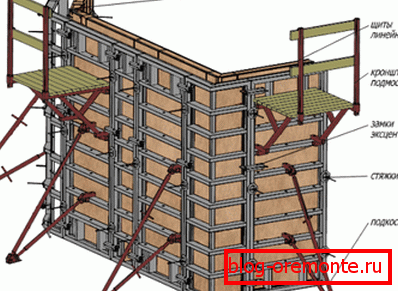

• Otro método para crear estructuras de concreto reforzado monolítico en el invierno, es el uso de encofrado calentado, solo es aplicable para ZBK vertical (paredes, particiones, soportes). Esto es muy conveniente, ya que los escudos son reutilizables aquí, y los elementos de calentamiento en ellos deben ser reemplazados, y es muy simple hacerlo. El principal inconveniente de dicho encofrado es un precio muy alto, que, sin embargo, se amortiza cuando se utiliza con frecuencia.

• Para el calentamiento de electrodos de estructuras de hormigón armado, se utiliza refuerzo o alambrón con una sección transversal de 8 a 10 mm y un transformador reductor, pero este método es más adecuado para estructuras verticales de hormigón reforzado.. No son los electrodos los que se calientan aquí, sino la humedad entre ellos (la caldera de dos palas funciona según el mismo principio), solo que aquí la distancia entre los pines es de 60 a 100 cm, todo depende de la temperatura del aire. La principal desventaja, a pesar de su simplicidad, es un gran consumo de energía (un electrodo consume alrededor de 45-50A), por lo tanto, el costo de la construcción aumenta.

Mesa de calentamiento

• En este caso, para mantener la temperatura deseada, se verifica cada dos horas y para este fin se hacen pozos especiales con anticipación.. Durante el calentamiento de la solución, tales pruebas se realizan cada hora. Durante el paso de todo el proceso, debe supervisar constantemente el estado de las raciones y los contactos.

Cable PNSV y transformador reductor.

Nota PNSV (aislamiento de vinilo con cable de calefacción de acero) puede tener una sección transversal diferente y se usa una vez. Después de la solidificación de la masa, permanece allí para siempre.

Los métodos mencionados anteriormente para calentar el concreto no son tan populares como el que se analizará ahora: el uso de un cable PNSV como calentador y un transformador reductor para convertir la electricidad. La esencia de este método es la siguiente: el cable se coloca en bucles en el lugar donde se vierte la solución, y su sección transversal dependerá de la capacidad del transformador y la temperatura del aire en el exterior (en el edificio) donde se realiza el trabajo.

Dependiendo de la temperatura del aire, la carga en los bucles se alimenta desde el transformador reductor y el calentamiento comienza, pero la estructura del concreto no cambia, pero la velocidad de endurecimiento del mortero aumenta significativamente.

La resistencia de PNSV depende de la sección transversal del cable.

Presta atencion Antes de colocar el PNSV, es imperativo verificar la integridad del cable y su cubierta. El hecho es que el control del calentamiento del concreto se realiza solo con respecto a la temperatura, y el propio cable, en caso de que se queme, no se puede reemplazar, ya que está completamente inmerso en la solución (además, su cierre puede provocar un incendio). Por lo tanto, para tales propósitos es mejor usar material nuevo.

Tabla de la longitud de bucle óptima para diferentes secciones de alambre y tipos de concreto

При укладке ПНСВ инструкция требует, чтобы на этом месте не было никакого мусора, который может повредить оболочку, что в свою очередь, приведёт к короткому замыканию и перегоранию кабеля (как мы уже говорили - заменить его невозможно). Кроме того, при создании петли недопустимо делать резкие изгибы и оставлять «барашки», что приводит к излому провода - все повороты следует выполнять плавно.

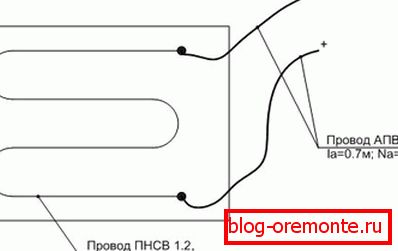

Сама укладка обычно производится либо «змейкой», как это показано на схеме, либо одинарной петлёй - всё будет зависеть от длины ПНСВ и площади заливаемой конструкции. Нельзя ни в коем случае допускать пересечения греющих проводов друг с другом - оптимальное расстояние между жилами порядка 100 мм, хотя его можно изменять, в зависимости от длины и сечения ПНСВ, а также, от размеров рабочей площадки.

En cualquier caso, el cable calefactor se debe rellenar completamente con concreto (incluida la torsión), ya que se sobrecalentará con el aire y, como resultado, tanto el aislamiento como el núcleo de acero se quemarán. Además, debe tener cuidado de proteger el transformador y, como resultado, toda la estructura de calefacción de las sobrecargas de voltaje, ya que una sobrecarga puede provocar un fuerte sobrecalentamiento y agotamiento.

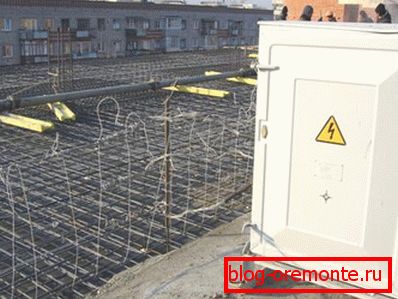

Para visualizar el diagrama de cableado, consideremos cómo se hace esto de acuerdo con SNiP 111-4-80 / ch.11 y GOST 12.1.013-7 - en este caso, se usa el transformador reductor KTPTO-80, como se muestra en la foto de arriba.

Esta unidad, antes de ensamblar el circuito eléctrico, debe ponerse a cero, y esto se hace con la ayuda del cuarto conductor del cable de alimentación al clip N de la unidad XT6, sin pasar por la caja metálica del gabinete de control. La conexión a tierra se realiza desde las patas de la unidad, donde para esto hay un perno especial con una tuerca y el circuito está hecho de alambre de acero con una sección transversal de al menos 4 mm.

En términos de seguridad, la resistencia de aislamiento debe ser de al menos 0,5 MΩ, que debe asegurarse antes de la conexión, y también debe verificarse todos los giros y conexiones de contacto. Luego instale los interruptores de límite SQ1 y SQ2 para que sea posible cerrar de manera confiable los contactos del mismo nombre al abrir la cubierta de la carcasa y el panel de control. Además, asegúrese de verificar la integridad de los fusibles en caso de cortocircuito.

Переключатель силового трансформатора устанавливаете в положение 1 (соответственно - 55В), а автовыключатель и SA3 приводите в положение «ВЫКЛ». После всех этих процедур цепь, установленная в бетонной или железобетонной конструкции, подсоединяется зажимами ХТ6 к блоку.

На ввод подаётся питание 380В, проверяем напряжение HL1 и HL3, после чего замыкается QF1 и, используя SB1 (аварийная кнопка «ВЫКЛ») пробуем аварийное отключение. После такого теста делается повторное включение - на KL1 подаём питание кнопкой SB3, после чего срабатывает магнитный пускатель KM1.

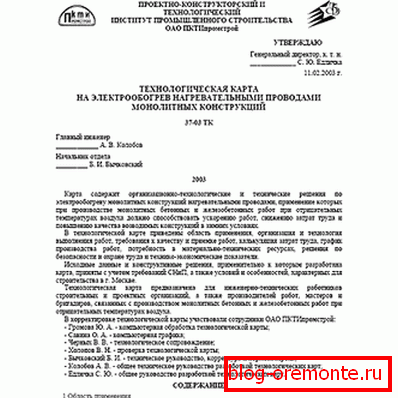

De acuerdo con la norma SNiP 3.03.01-87 (para calentar el soporte y encerrar las estructuras de concreto reforzado a temperaturas de hasta -40 ° C), se utiliza un enrutamiento para calefacción eléctrica con tipo PNSV. Este documento contiene soluciones técnicas y organizacionales y tecnológicas para problemas en el método de calefacción por cable con todos los parámetros técnicos y tecnológicos utilizados, es decir, todo el programa de calefacción de concreto.

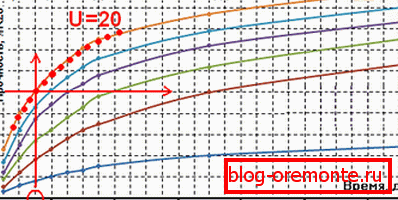

Para controlar el calentamiento, así como para predecir la calidad de las estructuras de concreto reforzado después del endurecimiento final, se utiliza una lámina de calentamiento de concreto, una forma para la cual siempre se puede descargar desde Internet. Dichos datos le permiten alinear con precisión el tiempo y el orden de endurecimiento de la solución rellena, es decir, es como una guía paso a paso para lograr la mayor resistencia.

El control o cálculo del calentamiento del concreto se realiza con la ayuda de un termómetro técnico: se realizan embudos especiales en la masa rellena, donde se coloca el tubo, y el termómetro ya está colocado en él. La temperatura se fija cada dos horas y, si el grosor de la estructura no supera los 10-115 cm, se realiza cada 4-5 horas.

No debemos olvidar que durante el calentamiento normal de PNSV, hasta 80 ° C, la temperatura del concreto durante el calentamiento alcanza los 40 ° C-50 ° C, ¡y sucede en el frío!

En casa, como transformador reductor, puede usar una máquina de soldar con una capacidad no inferior a 250 A, como en la foto de arriba, y la resistencia, por lo tanto. El número de cables PNSV en tales casos se puede calcular utilizando la fórmula R = U / I.

Como regla general, tendremos 220-230 V U, y si usamos el agregado de la potencia mencionada anteriormente, entonces I = 250A. en este caso, R = U / I = 220/250 = 0.88 ohm y, sobre esta base, puede usar las tablas para determinar la sección transversal y la longitud del cable que desee.

Se debe decir que al sumergir el PNSV en la masa de concreto, se debe conectar con un transformador con cable de aluminio del tipo ARC con una sección transversal de al menos 4 mm, pero el giro debe estar en solución.

Mencionamos este momento por una buena razón: tendrá que conectar dos metales heterogéneos: acero y aluminio, por lo tanto, la conexión puede estar suelta, lo que provocará chispas, sobrecalentamiento y desgaste del cable. Pero ya no será posible alterar el giro introducido con una solución, así que preste especial atención a este punto: la posibilidad de completar el proceso en general dependerá de ello.

Conclusión

En conclusión, podemos decir que el costo más bajo de los trabajos de calefacción de concreto es en el caso de usar un cable PNSV y un transformador reductor, y aunque este método es bastante incómodo para estructuras de concreto reforzado verticalmente, todavía se usa para ahorrar dinero. A pesar de la complejidad de colocar el cable (lleva mucho tiempo), el calentamiento del cable de las construcciones RC se utiliza con mayor frecuencia.
