Refuerzo de estructuras de hormigón armado: ganancia
La construcción independiente hace mucho que dejó de ser algo fuera de lo común: si tiene los conocimientos, habilidades y ayudantes necesarios, esto es bastante factible. Los trabajos de construcción rara vez se hacen sin verter el hormigón, que en su mayor parte debe contener un cierto número de elementos de refuerzo. La confiabilidad y durabilidad de un objeto concreto solo puede garantizar el refuerzo de las estructuras de hormigón reforzado de acuerdo con GOST.
Por supuesto, no es posible verter objetos de concreto reforzado para la construcción de un edificio de varios pisos u otra estructura similar, ya que tales escalas requieren un enfoque industrial. En este caso, consideramos solo los casos que pueden surgir en la práctica privada, donde usted puede hacerlo fácilmente por su cuenta.
Este artículo dará las reglas para el refuerzo de estructuras de concreto reforzado, que se utilizan en la construcción privada.
Refuerzo de hormigón
El refuerzo es necesario para aumentar el potencial de resistencia del concreto. El concreto reforzado es muchas veces mayor que un análogo común en resistencia a la fractura. La confiabilidad mejorada proporciona un marco de metal, soldado por refuerzo, que se ubica en el espesor del concreto. Juega el papel de un esqueleto, que aumenta repetidamente la resistencia del objeto (descubra aquí cómo se produce el refuerzo de concreto aireado).
En la construcción moderna, el uso de hormigón armado es un estándar de facto, a pesar de que su precio es mucho más alto que el equivalente habitual. Sin embargo, la presencia de refuerzo no convierte el concreto en concreto reforzado. A veces, un marco soldado al azar simplemente se sumerge en el encofrado, que luego se llena con mortero; algunos constructores lo llaman erróneamente concreto reforzado, pero esta afirmación es errónea.
Porcentaje mínimo de ganancia
Para convertir el concreto ordinario en concreto reforzado, no es suficiente solo colocar un marco de metal en él. Existe un concepto como el porcentaje mínimo de refuerzo de estructuras de concreto reforzado, a través del cual se determina el grado de transición de un estado a otro. Si el porcentaje de ocurrencia de elementos metálicos es menor que el requerido, este producto se refiere a nombres concretos.
Presta atencion Esta sección se basa en la cláusula 5.16 de SNiP 2.03.01-84 "Estructuras de hormigón y hormigón armado"
Si el número de componentes metálicos es menor que el requerido, este tipo de refuerzo se considera refuerzo estructural, mientras que el producto no se convierte en concreto reforzado.
Porcentaje mínimo de ganancia объекта продольной арматурой рассчитывается исходя из площади сечения бетонного элемента.
- En objetos excéntricamente estirados y flexibles, si la fuerza longitudinal está ubicada fuera de la altura de trabajo de la sección transversal, el refuerzo debe ser al menos el 0.05% (refuerzo S) del área de la sección transversal del elemento de hormigón;
- En los objetos estirados excéntricamente, donde la fuerza longitudinal está ubicada entre el refuerzo S y S ", el refuerzo debe ser al menos 0.06% (refuerzo S y S") del área de la sección transversal del elemento de concreto;
- En los objetos comprimidos excéntricamente, el porcentaje mínimo de aparición de elementos metálicos es de 0,1 a 0,25% (accesorios S y S ”).
Presta atencion Si el refuerzo longitudinal está ubicado a lo largo del contorno de la sección (uniformemente), entonces el área de la sección transversal del refuerzo debe ser dos veces más grande que los valores especificados. Esto también se aplica a objetos estirados centralmente.
Porcentaje máximo de ganancia
En el trabajo concreto, la instrucción "cuanto más mejor" es inapropiada.
Una cantidad excesiva de componentes metálicos deteriorará significativamente las características técnicas del producto.
Como en el caso anterior, también existen normas.
- Independientemente de la clase de elementos de hormigón y refuerzo, el mayor porcentaje de refuerzo en la sección transversal del producto no debe exceder el 5% en el caso de las columnas y el 4% en todos los demás casos. Al mismo tiempo, el mortero de concreto debe penetrar eficientemente entre las partes de la jaula de refuerzo;
Presta atencion En ambos casos, el acero laminado en caliente se entiende como elementos de refuerzo para el refuerzo de estructuras de hormigón armado.

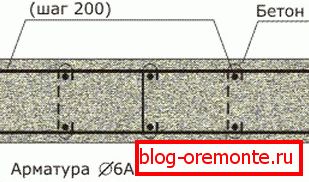

Cubierta de concreto
Усилительный каркас должен покрываться защитным слоем бетона, который обеспечивает совместную работу бетона и металлического скелета. Также он защищает металл от коррозии и воздействия окружающей среды (см.также статью «Защита бетона от влаги: способы и применяемые материалы»).
El grosor de la capa sobre los componentes del marco de metal debe ser.
En paredes y placas (mm de espesor) no menos:
- Más de 100 mm - 15 mm;
- Hasta 100 mm e inclusive - 10 mm;
En costillas y vigas:
- Más de 250 mm - 20 mm;
- Hasta 250 e inclusive - 15 mm;
En las vigas de cimentación:
- No menos de 30 mm;
En las columnas:
- No menos de 20 mm;
Presta atencion Si la capa protectora es más importante, entonces, para refuerzo adicional, se usa alambre para el refuerzo de estructuras de concreto reforzado que bloquearán el excedente.
En los cimientos:
- Monolítico con almohadilla de cemento - 35 mm;
- Prefabricado - 30 mm
- Monolítico sin almohadilla de cemento - 70 mm;
Presta atencion Esta sección se compiló de acuerdo con la cláusula 5.5 de SNiP 2.03.01-84 "Estructuras de hormigón y hormigón armado"
También se debe tener en cuenta que la perforación con diamante de los orificios en concreto o el corte de concreto reforzado con círculos de diamante debe tener en cuenta la ubicación y la estructura de la jaula de refuerzo. La separación de partes o de orificios puede reducir significativamente el potencial de resistencia de un objeto. Si hablamos del desmantelamiento completo del objeto, entonces no es necesario tener en cuenta esta circunstancia.
El resultado
El cumplimiento de las normas y estándares será una garantía confiable de durabilidad y confiabilidad de las estructuras de concreto reforzado. Puede obtener información más detallada sobre este tema viendo el video en este artículo (descubra también cómo se calienta el concreto con la máquina soldadora)
