Refuerzo de elementos de edificios de hormigón armado

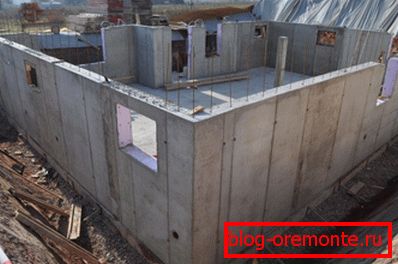

La construcción monolítica y monolítica en los últimos años ha recibido una marcada difusión. Además de los edificios de apartamentos, las estructuras de hormigón armado monolítico se utilizan cada vez más en la construcción de casas privadas; A menudo, el trabajo relevante se realiza sobre la base de la especulación y la intuición, en lugar del conocimiento y la experiencia. Este artículo está dirigido a aquellos lectores que planean construir su propia casa con sus propias manos.
Lista de estructuras monolíticas
Entonces, ¿qué tipo de estructuras monolíticas se llenan durante la construcción de la casa?
Dавайте двинемся снизу вверх.
- Fundacion. Consideraremos varias opciones para su ejecución: losa, cinta y en pilas aburridas con una parrilla monolítica.
- Paredes.
Para aclarar: estamos hablando de muros de carga. Las particiones sin carga, como norma, están hechas de materiales porosos con altas cualidades de aislamiento térmico y acústico: hormigón de gas y espuma, roca de concha, piedra caliza, etc.
- Superposiciones.
En этом порядке мы их и рассмотрим. Однако вначале нам предстоит познакомиться с типами арматуры и материалами, применяющимися для армирования железобетона.
Enиды арматуры
Si descartamos lo exótico como los tallos de bambú, que se utilizan principalmente en construcciones de poca altura en países asiáticos, en el residuo seco solo obtenemos dos materiales.
| Acero | En абсолютном большинстве случаев применяется именно она. Исключительная механическая прочность сочетается с относительно дешевизной. Dля армирования используются жесткие элементы (швеллеры, двутавровые балки, уголки, гладкие и рифленые стержни) и сетки - вязаные и сварные. |

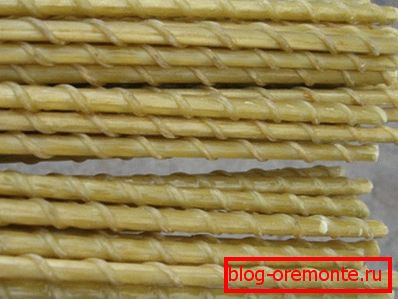

| Compuesto | Para ser precisos, este no es un material, sino todo un grupo de ellos. Las fibras de vidrio, carbono o basalto se rellenan con polímero: termoplástico (suavizado cuando se calienta) o termoestable (este grupo de polímeros se transforma químicamente cuando se calienta una vez y permanece estable cuando alcanza la misma temperatura nuevamente). Las características clave del refuerzo compuesto son el bajo peso y la resistencia a la corrosión. |
Es útil: en una venta amplia es posible cumplir con el refuerzo compuesto de un solo tipo - varilla.
¿Qué tipos de accesorios se utilizan en la construcción de poca altura?
En абсолютном большинстве случаев это рифленые стальные стержни. Их цена делает сталь более чем конкурентоспособной на фоне композитных материалов; рифление обеспечивает хорошее сцепление с бетоном, а толщина (обычно 12-16 мм) - отличную прочность на разрыв. Нагрузки на сжатие воспринимает сам бетон.
El refuerzo suave y las mallas se utilizan con menos frecuencia.
Fundacion
Dавайте изучим общие принципы армирования фундаментов наиболее распространенных в частном строительстве типов (узнайте здесь, как происходит армирование газобетона).
Losa

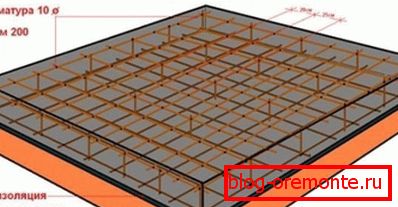

Dля его армирования обычно используется стержневая рифленая арматура диаметром от 12 миллиметров. Изгибающие нагрузки под несущими стенами будут значительными; раз так - хорошее сцепление стали с бетоном играет решающую роль.
¿Qué vale la pena saber sobre este tipo de cimientos?
- El grosor de la losa está determinado por la altura de la casa y el material utilizado para la construcción. Está claro que una casa de troncos creará una carga de flexión mucho más baja que una estructura de ladrillo o de hormigón sólido. Como regla general, el espesor de la losa varía de 15 a 30 centímetros.
Matiz: con una pequeña masa del edificio, se permite el uso de malla de refuerzo con una sección transversal de varillas de 6-10 milímetros.
- El refuerzo es siempre de doble capa. En este caso, las celosías inferior y superior no están conectadas rígidamente entre sí; solo se permite el uso de accesorios que formen un hueco del tamaño deseado.
- Кстати, о зазорах: решетка или сетка нигде не должны выходить на поверхность бетона. По краям между арматурой и опалубкой делается примерно 10-сантиметровый просвет; от нижней и верхней поверхностей плиты решетки отделяются слоем в 1,5 - 3 сантиметра. Dля создания соответствующих просветов используются подпорки из отожженной проволоки.
- La armadura no está soldada en la celosía, sino que está tejida con el mismo alambre recocido.
- El paso óptimo para el refuerzo de varillas en la losa es de 20-22 centímetros. Si se usa una malla terminada, el grosor reducido del alambre se compensa de alguna manera con un tamaño de malla más pequeño (15 cm).
Cinta
Las instrucciones para el refuerzo de la base de la banda en algunos puntos repiten las recomendaciones para la base de losa:
- La rejilla debe estar presente en la parte superior e inferior de la tira de concreto.
Почему? Enспомните: арматура воспринимает нагрузки на растяжение; сжимающее усилие воспринимает сам бетон. При неравномерной нагрузке и/или морозном пучении лента будет подвергаться изгибающему усилию (то есть в зависимости от его вектора будет растягиваться нижняя или верхняя часть фундамента).
- La soldadura en este caso no es deseable: el calentamiento deteriora las propiedades de resistencia del acero. La excepción es el material en el que está marcada la letra C (por ejemplo, A500C).
- El espesor del hormigón que separa el acero del suelo no debe ser inferior a cinco centímetros.
Hay diferencias
- La distancia máxima entre las barras de refuerzo longitudinales no debe ser más del doble de la sección transversal del elemento de la estructura del edificio (paredes o columnas) soportada por la cimentación y no más de 400 milímetros.
- Los elementos transversales y verticales del marco son necesarios con una altura de cimentación de 150 mm o más (es decir, casi siempre). En este caso, el refuerzo transversal y vertical a menudo no se realiza por segmentos, sino por un solo yugo doblado con un diámetro de 6-8 mm.
- La distancia mínima entre varillas adyacentes (excluyendo el empalme de los segmentos) debe ser mayor que su diámetro y más de 25 milímetros.

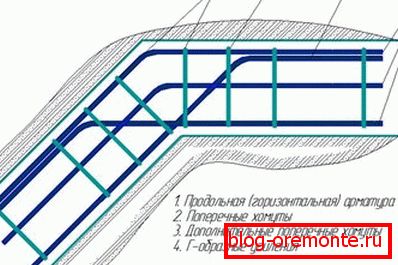

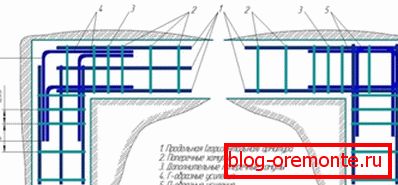

- Las esquinas, juntas en forma de cruz y en forma de T de las secciones del sótano están necesariamente reforzadas de tal manera que no forman una unión de dos vigas separadas, sino un marco rígido único.
Consejo: la forma más sencilla de entender cómo debe verse la jaula de refuerzo es imaginar los vectores de todas las fuerzas que actúan sobre los cimientos (en primer lugar, las masas de la casa y la acumulación de escarcha). Donde el concreto está bajo tensión, y el refuerzo es necesario. La ubicación del refuerzo debe ser paralela al vector de fuerza.
Pila

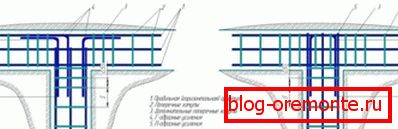

¿Cómo montar la jaula de refuerzo de la cimentación sobre pilotes perforados con una rejilla de concreto reforzado monolítico?
En suelos pesados, la distancia óptima desde la parrilla hasta el nivel del suelo es de solo 100-150 milímetros. Una brecha tan pequeña no solo simplificará el calentamiento de la base, sino que también nos ahorrará tiempo y esfuerzo durante el lanzamiento de la parrilla: debajo de ella simplemente se incluye una capa de espuma plástica que se convertirá en la parte inferior del encofrado y evitará que la gelatina de cemento salga del suelo.
Las pilas se vierten con concreto de grado no inferior a M300 directamente en el suelo, en los pozos perforados debajo de ellos. El encofrado y, al mismo tiempo, la impermeabilización se suele utilizar como fieltro para techos enrollados. La jaula de refuerzo se baja dentro de la tubería antes de verter.

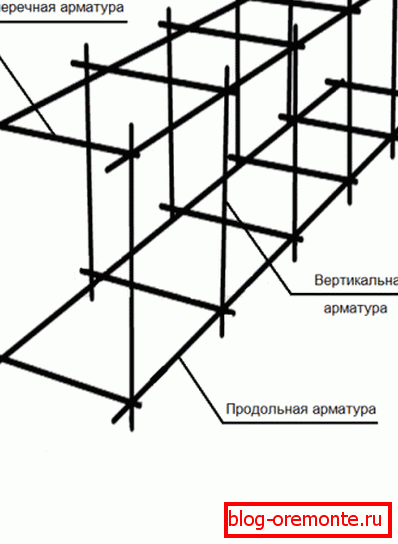

El marco del pilote generalmente se ensambla a partir de un refuerzo corrugado longitudinal con una sección transversal de 12 a 14 milímetros y abrazaderas cuadradas, poligonales o redondeadas con una sección transversal de 5-8 mm perpendicular a él.
En идеале и здесь лучше использовать крепление вязальной проволокой; однако есть немалый шанс нарушить расположение элементов каркаса при штыковании, поэтому на использование сварки в этом случае профессиональные строители смотрят сквозь пальцы.
Los pilotes están reforzados a lo largo. Hay excepciones a esta regla, pero no tienen nada que ver con la construcción de baja altura. Basta con decir que el refuerzo parcial implica un diámetro de pilote de 700 mm.
El diámetro mínimo de la pila de acuerdo con los códigos de construcción aplicables es de 400 mm. La sección transversal de la jaula de refuerzo debe ser 100-120 mm menos; Para el diámetro mínimo y una casa de dos pisos, en la práctica, 4 varillas de refuerzo longitudinal con una sección transversal de 14 mm son suficientes.

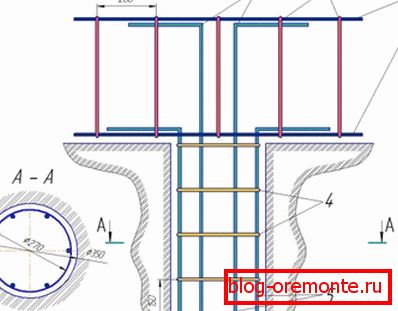

Las varillas longitudinales del bastidor están atadas con refuerzo del enrejado. Las cargas significativas en la dirección transversal, la unión de la pila y el enrejado no están experimentando; sin embargo, la acumulación de escarcha puede crear una situación en la que la junta se cargará para romperse. Por eso también se mejora esta conexión; El circuito de ganancia se asemeja a las soluciones utilizadas para las fundaciones de banda.
¿Y qué pasa con el refuerzo del propio grillage? Él está experimentando exactamente la misma carga que una base de tira; Si es así, todas las recomendaciones serán idénticas.
Paredes
¿Cómo es el refuerzo de muros de hormigón armado?
- La jaula de refuerzo en este caso también debe ser de doble capa, evitando que la pared se doble bajo carga en cualquier dirección.
- Основные нагрузки будут сжимающими, поэтому допустим минимальный диаметр продольной арматуры в 8 миллиметров. En малоэтажном строительстве допускается использование сеток из 8-миллиметровой проволоки.
- El paso máximo del refuerzo longitudinal es de 20 centímetros. Transversal (horizontal) - 35 centímetros.
- Поперечная арматура должна иметь площадь сечения не менее 25% от площади сечения продольной. Dля диаметра продольных стержней в 8 мм площадь сечения поперечного армирования составит 0,25х3,14х(8/2)^2=12,56 мм2.

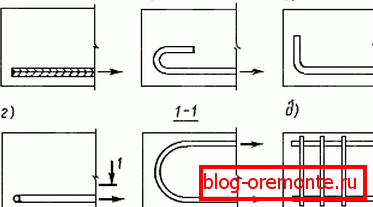

- Los extremos de los anclajes de refuerzo en el hormigón (por supuesto, sin salir en su superficie). ¿Cómo se hace esto?
| Un | El refuerzo corrugado en sí mismo proporciona suficiente adherencia al concreto. |
| B | La curva en forma de C en el plano vertical se utiliza para varillas lisas con un diámetro de hasta 12 mm. |
| En | Con un diámetro mayor, la resistencia suficiente a la carga de tracción proporcionará una flexión en forma de L. |
| R | La curva de la varilla larga en el plano horizontal (también se muestra en la proyección 1-1) proporcionará la fijación más confiable de la varilla de diámetro pequeño (8-10 mm). |
| D | Otra opción para un refuerzo suave con un diámetro de 14-16 mm: conexiones soldadas con barras transversales de la misma sección. |
Superposiciones
Характер нагрузок, испытываемых монолитными перекрытиями, сродни описанному выше случаю монолитного плитного фундамента (читайте также статью «Железнение бетона: способы, материалы, последующая обработка»).
De ahí la similitud del esquema de refuerzo.

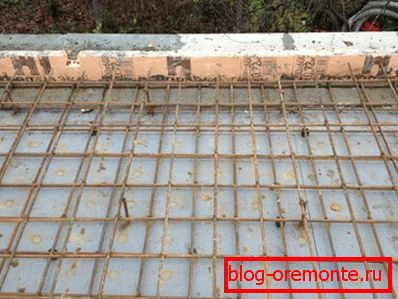

- Marco: dos capas, en las partes inferior y superior del techo.
- Минимальная толщина перекрытия - 150 миллиметров. En общем случае она берется равной 1/30 ширине пролета. Так, для пролета в 5,5 метра плита перекрытия должна иметь толщину 5,5/30=0,183 метра, или 18,3 сантиметра.
Matiz: con un tramo de 6 metros o más, la placa debe reforzarse con tornillos.
- Dиаметр арматуры определяется расчетными нагрузками; минимум и в этом случае составляет 8 миллиметров. Шаг между стержнями - не более 20 сантиметров; допускается использование готовой сетки с ячеей в 15-20 см.
- La capa protectora de hormigón entre la superficie y el refuerzo es de 15-20 mm.
- Siempre que sea posible, se utilizan varillas enteras en todo el tramo. Si esto no es posible, se construyen con una superposición de 40 diámetros. Entonces, para una varilla con una sección transversal de 10 mm, la superposición en el empalme será de al menos 40 cm.
Enнимание: сращивания смежных стержней располагаются вразбежку, со смещением друг относительно друга.
- En los bordes de la losa, las rejillas superior e inferior están conectadas por un refuerzo en forma de U. De la misma forma, se realzan los bordes de las aberturas.
- Si se asume que después de un conjunto de resistencia de solape se harán aberturas y orificios adicionales que requieren la ruptura del refuerzo, solo se utilizan exclusivamente varillas corrugadas.

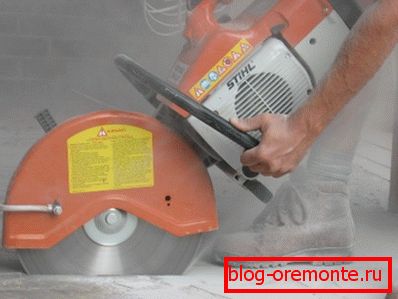

Útil: el taladrado con diamante de los orificios en el concreto proporciona orificios mucho más uniformes que el taladrado con una corona con un martillo perforador. Con un tamaño de abertura grande, se puede cortar el hormigón armado con círculos de diamante y el refuerzo con abrasivos comunes, que tienen un espesor menor.
Conclusión
En рамках небольшой статьи нами затронуты лишь основные моменты армирования железобетонных конструкций и самые простые сценарии. Dополнительную информацию читателю предложит видео в этой статье. Успехов!
