Racks de hormigón armado para líneas eléctricas.

El suministro de electricidad de las centrales eléctricas a los consumidores se realiza a través de líneas eléctricas, que se basan, por regla general, en bastidores de hormigón armado para torres de transmisión de energía. Sin ellos, sería imposible organizar la transmisión de electricidad en largas distancias. A continuación, observamos más de cerca qué son estos soportes y qué tipos son.

Información general

Inicialmente, los postes de madera sirvieron como postes de transmisión de energía, que rápidamente cayeron en mal estado y no tenían suficiente fuerza. Como resultado, se decidió reemplazarlos con estructuras de concreto reforzado.

Por primera vez en la Unión Soviética, aparecieron en 1933, sin embargo, se generalizaron en los años cincuenta. Desde entonces, los soportes de concreto reforzado han ganado gran popularidad como resultado de la construcción simple y la larga vida útil. Además, su innegable ventaja es el bajo precio.

Debido a la resistencia al agua y la alta resistencia a las heladas del concreto, tales soportes se recomiendan para su uso en cualquier condición climática.

Tipos de racks y alcance

Hasta la fecha, producen soportes de hormigón armado de los siguientes tipos:

Clasificación por finalidad

Por cita, los bastidores se dividen en los siguientes tipos:

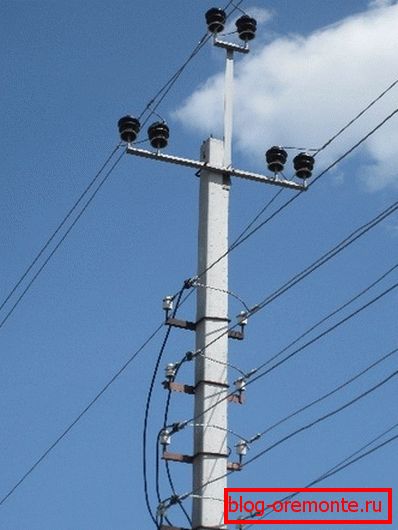

• Intermedio - Diseñado para soportar el peso de los cables. Tales estructuras no están diseñadas para cargas horizontales. Aplicar a secciones directas de líneas eléctricas.
• Анкерные - Se utiliza para compensar la diferencia en la tensión de los cables. Montado en secciones directas de líneas eléctricas.

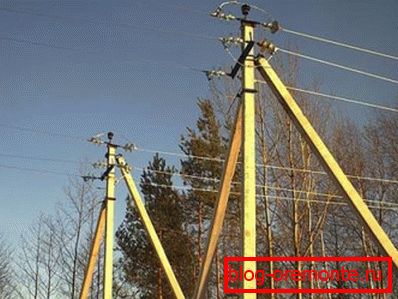

• Esquina - Diseñado para compensar la tensión de los cables al girar pistas. Utilizado en lugares de líneas eléctricas de torneado. Al girar a 30 ° grados, se utilizan postes de esquina intermedios, para esquinas a más de 30 ° - soportes de ángulo de anclaje.

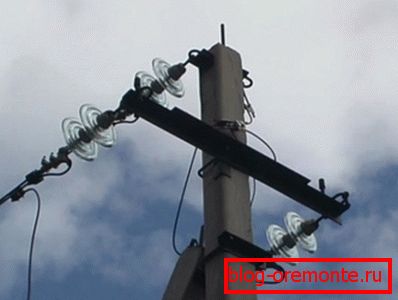

• Terminal - Diseñado para compensar la tensión unilateral de los cables e hilos al final de las líneas.
• Transposición - Se utiliza para cambiar la ubicación de los cables y cables en los soportes.
• Ramificación - Diseñado para organizar ramas de líneas eléctricas.
• Cruzar - Utilizado en la intersección de dos líneas eléctricas.

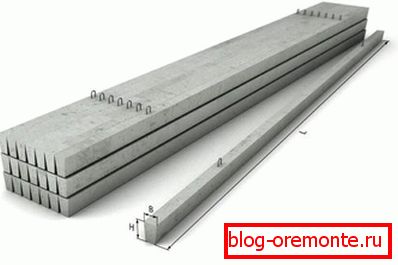

Características de los pilares de hormigón armado.

Todos los polos de transmisión de energía están hechos de materiales respetuosos con el medio ambiente de alta calidad, que corresponden a ciertos estándares estatales. Además, deben pasar un estricto control de calidad multinivel.

Gracias al uso de hormigón anticorrosión especial, los productos tienen una excelente vida útil. También se debe tener en cuenta que los ingenieros están mejorando constantemente el diseño de los racks y también usan nuevas aleaciones para su fabricación. Como resultado, la fuerza y ​​la fiabilidad de los soportes aumenta constantemente.

Dependiendo de la aplicación, los bastidores a partir de los cuales están hechos pueden variar. Por ejemplo, si el producto está diseñado para el área donde hay heladas severas en invierno, entonces se agrega un componente natural especial al concreto, que evita que se agriete la exposición a bajas temperaturas. Para la disposición de líneas de transmisión en áreas con alta actividad sísmica, se utilizan soportes con mayor espesor de pared.

Presta atencion El costo de los racks no solo depende de los materiales que se utilizaron para su fabricación, sino también de la configuración. Por ejemplo, un bastidor de concreto reforzado CB 110 - 5 con la presencia de soportes y otros sujetadores tendrá un costo mayor.

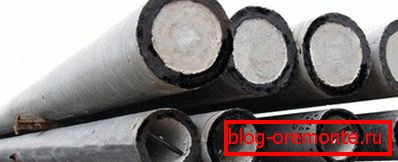

Si los soportes necesitan una carga grande, en los casos en que la distancia entre los soportes sea de unos 300 metros, se utilizan soportes espaciales. Sus elementos son fabricados por centrifugación.

Virtudes

Debido a las propiedades de los soportes, se pueden usar incluso en condiciones ambientales adversas, que incluyen:

• En ambientes sólidos, líquidos y gaseosos no agresivos y agresivos. Esta propiedad se debe al hecho de que los productos tienen una buena resistencia a la corrosión.
• Con una temperatura media de hasta -55 grados Celsius inclusive.
• Con sismicidad hasta 7 puntos.
• En zonas que se caracterizan por fuertes rachas de viento.

En general, se puede decir que el alcance de la aplicación de los soportes no se limita a las características del terreno y las condiciones ambientales.

En cuanto a sus otras ventajas, se pueden destacar los siguientes puntos:

• Abatimiento relativo;
• Alto nivel de tipificación y unificación;
• La presencia en el país de una poderosa base productiva;
• Larga vida útil, que es de 40-60 años.

Desventajas

Por supuesto, junto con las ventajas, hay algunas desventajas:

• Los soportes de hormigón armado soportan cargas máximas varias veces más pequeñas que el metal.
• Para la construcción de líneas es necesario usar el doble de apoyos.
• Requiere gastos de envío adicionales.
• La carga requiere el uso de equipo especial, ya que incluso un equipo de trabajadores con sus propias manos no puede llevarlo a cabo.

Interpretación de la marca

Los soportes de marcado, ya que no es difícil de adivinar, contienen cierta información sobre el producto.

Se descifra de la siguiente manera:

• Las primeras letras indican el tipo de apoyo;
• Números: indican la longitud del producto en decímetros;
• El número después del guión indica el momento de flexión calculado.

Por ejemplo, el bastidor de hormigón armado CB 95 - 3:

• Soporte de vibración;
• Longitud del producto 96 decímetros;
• Momento de flexión estimado - 3 ts * m.

En consecuencia, el pilar de hormigón armado CB 95 - 2 tiene los mismos parámetros, pero su momento de flexión calculado es de 2 3 tf * m.

Características de instalación

Las breves instrucciones de instalación para los soportes son las siguientes:

• El trabajo comienza con la colocación de partes de los soportes a lo largo de la ruta, para su posterior montaje.
• Luego desenterró las trincheras cilíndricas, en los lugares de instalación de los bastidores.

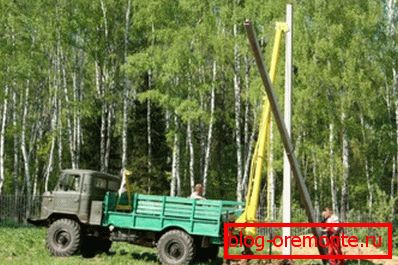

• A continuación, las estructuras ensambladas se levantan con una grúa a la posición de diseño y se instalan en fosas preparadas. En suelos con una capacidad de carga insignificante, la resistencia de la instalación se logra al fijar los soportes con travesaños e instalarlos en placas especiales.
• Entonces el pozo se llena de arena y grava.
• Para la instalación de tirantes, instale placas de anclaje a la distancia de diseño de los bastidores.

Presta atencion Durante el trabajo con placas de hormigón puede ser necesario su procesamiento mecánico. En este caso, las herramientas de diamante se utilizan como las más efectivas. Por ejemplo, puede ser necesario perforar con diamante los orificios en el concreto para montar anclajes o cortar concreto reforzado con círculos de diamante.

Conclusión

Los estantes de concreto reforzado se utilizan en la construcción de líneas de energía de todos los niveles de voltaje. Debido a algunas de sus ventajas, más de la mitad de las líneas eléctricas en nuestro país se construyen con su uso.

Además, con el desarrollo de la tecnología, las estructuras y los materiales de los soportes también se mejoran constantemente, por lo que con el tiempo no pierden su relevancia. Desde el video en este artículo, puede obtener más información sobre este tema.
