Pisos de concreto reforzado - estructuras prefabricadas y

Durante la construcción de edificios de ladrillo, piedra, hormigón y hormigón de hormigón con pisos de hormigón armado. Esto se debe a su durabilidad, resistencia, relativa facilidad de instalación, así como a los cortos tiempos de construcción (si se usan pisos de concreto reforzado prefabricados). A continuación, analizaremos más de cerca cuáles son sus tipos y cómo puede realizar la superposición usted mismo.

Tipos de diseños

Todos los pisos de concreto reforzado existentes se pueden dividir en dos tipos:

• Prefabricado;
• Monolítico.

Ahora eche un vistazo más de cerca a cada tipo de estructuras.

Monolítico

Los pisos monolíticos de hormigón armado, en contraste con los prefabricados, se vierten sobre el objeto, directamente en el lugar de su ubicación.

Son de varios tipos:

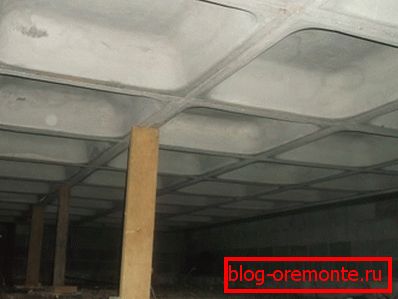

• Acanalado - Representar un sistema de vigas y losas monolíticas intersecantes interconectadas. Estos pisos constan de los siguientes elementos:

• Carreras (vigas principales)
• Costillas (vigas ubicadas perpendiculares a las vigas).

• Suelo de hormigón armado viga - Se utiliza si la longitud del tramo es superior a tres metros. En este caso, las vigas de hormigón armado con un paso de aproximadamente 150 centímetros se colocan en la pared. Las vigas están conectadas a la superposición de losa de refuerzo. Debo decir que las vigas de hormigón armado de superposición de acuerdo con GOST 20372-90, hay 16 tipos. Su longitud estándar más grande es de 18 metros.
• Acanalado - Se puede utilizar si la longitud del tramo no supera los 6 m. Si la longitud es más larga, el refuerzo se realiza con una viga transversal. Como regla general, este tipo de construcción se utiliza en los casos en que es necesario obtener un techo plano. La distancia entre las vigas no debe ser superior a un metro. Al montar este diseño, los elementos de fijación se unen a la jaula de refuerzo, lo que hace posible doblar el techo con tablas. Las desventajas de este sistema incluyen la complejidad de su dispositivo.

Prefabricado

Los pisos prefabricados de hormigón armado están tejidos y soldados. El bastidor soldado está hecho de refuerzo recto, que está conectado por soldadura eléctrica o de gas. Hacer el marco de punto más difícil. Para estos fines, utilice un alambre de tejido especial con un espesor de no más de 2 mm.

Prefabricado конструкции делятся на следующие группы:

• Hecho de terrazas, con un peso de hasta 0,5 toneladas.
• Losas sobre vigas de hormigón armado con relleno de tamaño pequeño.
• Amplios elementos de pisos que pesan 1.5-2 toneladas.
• Estructuras de paneles grandes, que consisten en elementos hechos del tamaño de una habitación.

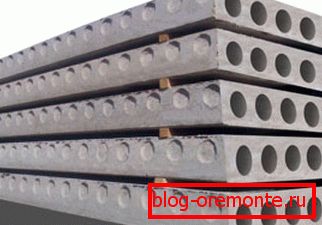

Las estructuras prefabricadas incluyen paneles de piso de núcleo hueco de hormigón armado, que son muy populares. Son losas monolíticas de hormigón armado, reforzadas en jaula de refuerzo.

Dentro de los paneles hay formas cilíndricas huecas que recorren toda la longitud de las placas. Pueden reducir significativamente el peso de los productos, así como aumentar la resistencia a la deformación de las placas en la fractura. Tales paneles son de diferentes longitudes y anchos.

Producción de losas de hormigón armado.

Ahora considere cómo realizar la superposición sin haz. Debo decir que las vigas de concreto reforzado lo hacen muy raramente con sus propias manos.

Materiales y herramientas

Por lo tanto, para la construcción de la estructura necesita preparar los siguientes materiales y equipos:

• Refuerzo de acero;

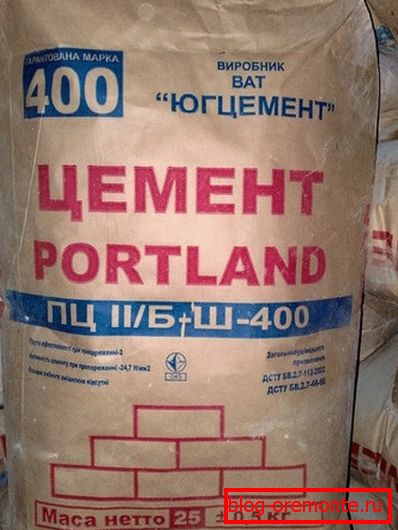

• Marca de cemento no inferior a M400;
• Arena
• Escombros o grava;
• Maquina de soldar
• Tablas de madera;
• Hormigonera;
• Varias herramientas eléctricas.

Fabricación de encofrados y marcos.

En primer lugar, tienes que hacer tu propio encofrado. Para la parte inferior de la losa, puede utilizar tableros de madera contrachapada con un grosor de no menos de 2 cm, reforzado con barras, o tableros de tablero de 4 a 5 cm de grosor.

Los tableros ordinarios, de 2-3 cm de grosor, son adecuados para paredes laterales. Por supuesto, puede usar madera contrachapada, pero su precio es más alto.

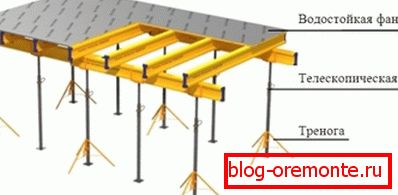

El encofrado se ensambla en el siguiente orden:

• En primer lugar, se ponen los escudos del fondo. Para su instalación, utilizar soportes y travesaños.
• A continuación, instale la pared lateral.
• La parte interior del encofrado está cubierta con fieltro de techo. Para estos fines, también puede utilizar una película sintética.

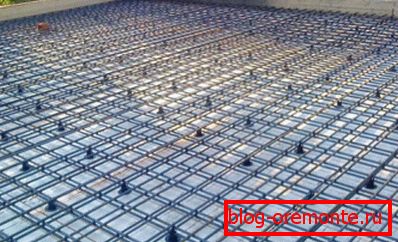

• El siguiente paso es construir el marco, que debe ubicarse a una distancia de 2-3 cm desde la parte inferior del encofrado. Para hacer esto, puede usar forros especiales o barras. El diámetro del refuerzo debe ser de al menos 10-12 mm, y el tamaño de malla de la rejilla debe ser de 150x150 o 200x200 mm. El grosor del marco se calcula de tal manera que la capa protectora de la solución esté al menos 2 cm por debajo y por encima. Es decir su grosor debe ser 4 cm más delgado que el grosor de la placa.

Sugerencia Al realizar el bastidor, no se recomienda ajustar el refuerzo a lo largo de la longitud, ya que esto afectará su resistencia.

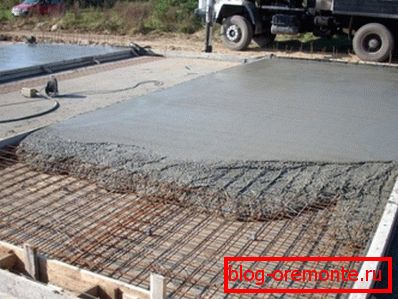

Llenar

Para llenar la losa, la solución debe hacerse en la siguiente proporción:

• Una pieza de cemento M400;
• Dos piezas de arena;
• Cuatro partes de grava o piedra triturada para concreto con un diámetro no mayor de 20 mm;
• Agua para obtener la consistencia necesaria.

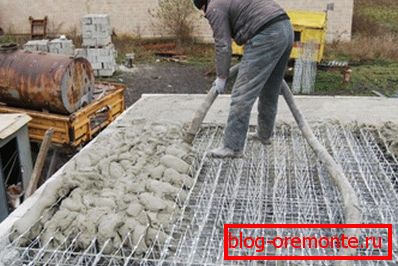

Rellene la ejecución sin interrupción, comenzando desde una esquina y terminando con el opuesto. Cuando se hace esto se aplasta la solución de inmersión del vibrador.

Después del vertido, el hormigón queda protegido de un secado rápido. Para ello, se cubre con saqueo y aserrín húmedo. Los primeros 8-10 días humedecen periódicamente la superficie.

Después de 2-3 semanas, después de que la solución haya alcanzado aproximadamente el 80 por ciento de su resistencia, el encofrado se retira del concreto. Sin embargo, es posible operar las placas solo después de 28 días.

Sugerencia Una vez que se completa la losa, es posible que sea necesario mecanizarla. La forma más efectiva de realizar procedimientos con una herramienta de diamante. En particular, el concreto reforzado se puede cortar con círculos de diamante, moliendo con copas de diamante o taladros de diamante en concreto.

Hay que decir que en algunos casos puede ser necesario no erigir una losa desde cero, sino reparar pisos de concreto reforzado. Consiste en reforzar la estructura con elementos adicionales en forma de losas, vigas, carcasas, etc. El procedimiento es bastante complicado, por lo que los expertos deben tratarlo.

Conclusión

Como descubrimos, hay muchos tipos de pisos de concreto, que están diseñados para diferentes casos. Por lo tanto, en cada caso individual, debe elegir el tipo de construcción correcto. En la construcción privada, puede hacer pisos de concreto reforzado con sus propias manos, de acuerdo con la tecnología indicada anteriormente.

Desde el video en este artículo, puede obtener más información sobre este tema.
