Pilotes de hormigón armado: tipos y finalidad.

03-03-2018

Construcción

GOST 19804 - 91 sobre pilotes de hormigón armado es un documento fundamental que regula la tecnología de fabricación, el control de calidad y el uso de productos similares. A pesar de que esta norma fue adoptada hace mucho tiempo, no ha perdido su relevancia hasta el día de hoy. Por eso es necesario familiarizarse con él para cualquier persona que planee participar en la construcción de cimientos de tipo pila.

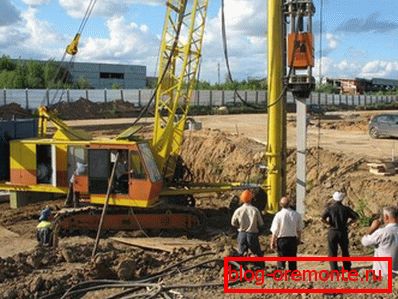

Trabajo de un martillo martillo en la disposición de la cimentación.

Principales variedades

Tipologia de producto

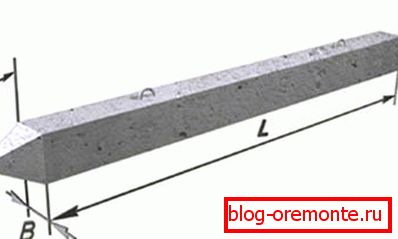

Primero, veamos lo que es una pila. Como norma, este es un producto de concreto de la clase B20 - B30, equipado con un bastidor hecho de refuerzo de acero. Las dimensiones de los pilotes de concreto reforzado pueden ser diferentes, pero la mayoría de los productos utilizados con una sección transversal de 30x30 o 40x40 cm.

Presta atencion La longitud máxima de las piezas de fábrica es de 12 m. Las estructuras más largas lo hacen complejo al incorporar hipotecas de acero en el material, lo que permite una unión soldada. Para acortar innecesariamente los soportes largos, el hormigón armado se corta con círculos de diamante.

Dependiendo del tipo de construcción, se distinguen tales variedades:

Tipo de pila	Caracteristicas tecnologicas
Zabivny	Construcciones de hormigón macizo con refuerzo sólido. La penetración se realiza mediante martillos pilotos o accionadores de pilotes vibratorios. El peso de las pilas de hormigón armado del tipo de conducción es máximo debido a su alta densidad.
Impresionado	Prácticamente no hay diferencias constructivas con respecto a las pilas conducidas, con la excepción de la cavidad dentro de la barra Las cargas de impacto son peores, porque se sumergen utilizando instalaciones especiales.
Concha	Son estructuras tubulares con una cavidad interna claramente definida. Más a menudo, el suelo de la parte central se elimina después de la inmersión.
Tornillo	Se puede fabricar tanto de metal como de hormigón armado. La combinación más común de estructuras que combinan una varilla de hormigón y un tapón de rosca de acero.
Rellenos e inyectados.	Se producen directamente en la instalación llenando el agujero perforado en el suelo con concreto con amilación previa o posterior.

Presta atencion Al instalar la cimentación sobre pilotes de concreto de tornillo, es necesario realizar un diseño previo de las hipotecas de metal o utilizar taladrado de diamante en los orificios del concreto para sujetar la parrilla.

Formación de apoyo a la tecnología aburrida.

Estructuras pretensadas

Los llamados pilotes pretensados de concreto reforzado deben ser seleccionados como un grupo separado. Son estructuras que resisten más efectivamente las cargas de tracción.

Esto se logra mediante el uso de un método especial de producción:

El acero de alta resistencia se utiliza para el refuerzo.
La jaula de refuerzo se estira previamente utilizando mecanismos especiales o se procesa de manera electro-térmica para crear tensión.
En el estado estirado, el refuerzo se hunde en el hormigón.
Después de la polimerización, la estructura se autocomprime debido a la elasticidad del bastidor, lo que permite compensar las cargas operativas.

Foto del mecanismo de pretensado de la válvula.

Cabe señalar que el apoyo de costumbre y se puede hacer con sus propias manos, pero los pilotes pretensados hace exclusivamente en la fábrica. El precio de los productos es también muy bien grande, porque sólo se aplican cuando un hormigón armado convencional no puede hacer.

La producción de pilotes de hormigón armado de cualquier tipo se acompaña de un control de calidad.

Por lo general sometido a verificación:

Las dimensiones lineales del producto, así como el posicionamiento del refuerzo en el cuerpo de la pila.
Características mecánicas, como la capacidad de resistir cargas compresivas y de tracción.
Resistencia a las heladas.
Resistencia a la humedad del hormigón.

Gracias a esta verificación de múltiples etapas, la tasa de rechazo de productos de fábrica es relativamente baja.

Marcado del producto

Cuando elige pilotes de hormigón armado, las características técnicas desempeñan un papel muy importante. Y recoger el material para sus necesidades ayudará al análisis del etiquetado del producto.

Normalmente, una parte se indica mediante un código alfanumérico, en el que:

Una letra o un grupo de letras es un tipo de pila (las contamos a continuación).
El primer número es la longitud de la pila en decímetros.
El segundo número es la longitud de la sección transversal en centímetros.
El tercer número es la relación de refuerzo (de 1 a 13).

Si hablamos de los tipos de productos, los más comunes son los siguientes:

C - cuadrado sólido sólido y productos compuestos.
SP - cuadrado con una cavidad interna redonda.
SC - redondo con una cavidad interna.
CON - cáscara (más a menudo diámetro grande).

Por lo tanto, habiendo entendido la marca, podremos entender que el producto C 120.40-6 es un soporte de conducción cuadrado, de 12 m de largo, con una sección de 40x40 cm, reforzado en la sexta clase.

Uso en diversas condiciones.

La efectividad del uso de tales productos depende en gran medida de la precisión con que se sigan las recomendaciones regulatorias.

En términos generales, la instrucción contiene tales requisitos:

Pilotes de hormigón sólido y compuesto reforzado se utilizan para formar cimientos de edificios y estructuras en suelos arenosos, limosos, aluviales y biogénicos. En este caso, los sustratos gruesos o limo arenosos (no limo) deben ubicarse debajo de la base.

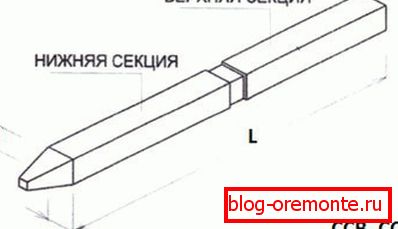

Las pilas de hormigón armado deben constar de dos partes.. La unión de las piezas se realiza de tal manera que transfiera de manera más efectiva las cargas que se producen durante la profundización.

Presta atencion Cuando necesite instalar un soporte más largo, use otros tipos de estructuras.

Los modelos huecos redondos y de concha se aplican sobre sustratos débiles de gran profundidad.. También se permite usar estructuras de shell como soportes individuales debajo de columnas y otros elementos similares.
En las condiciones de suelo más difíciles (suelos congelados, arenas movedizas), las tecnologías de inyección de buroína y aburrido se implementan con mayor frecuencia..

Formación de soporte de inyección en terrenos difíciles.

Conclusión

ГОСТ на железобетонные сваи регулирует практически все аспекты изготовления и применения данных изделий. Изучив данный документ, вы сможете свободно ориентироваться в достаточно обширной номенклатуре, что существенно облегчит вам работу по проектировке и строительству любого здания на свайном фундаменте (см.также статью «Баня из керамзитобетонных блоков: особенности постройки и причины для выбора стройматериала»).
