Perno de hormigón armado - características y producción.

Una de las opciones para la construcción: estructura de hormigón reforzado con pernos. Se utiliza para conectar columnas, paredes, suspensiones y otros soportes verticales. En este caso, el perno de hormigón armado comienza a soportar una carga vertical, si se instala algún elemento horizontal en ellos, incluidas las placas de metal.

Detalles sobre el artículo

La mayoría de las veces tiene un accesorio rígido, sin embargo, hay casos en que se utiliza una articulación de bisagra en algunas estructuras. Depende del propósito del objeto.

A menudo es posible escuchar que las vigas de construcción se llaman vigas de concreto reforzado de propósito constructivo, que son una viga de perfil horizontal o inclinada.

Las dimensiones del perno de concreto reforzado pueden ser diferentes, incluyendo:

• seccion
• forma
• area
• longitud
• Método de consolidación, dependiendo de la naturaleza de su nombramiento.

De hecho, esto no es así, así que sobre cómo difieren entre sí, hablemos en la última parte del artículo. Ahora considere qué materiales se utilizan para la producción de pernos.

Material y parametros

1. Este diseño está hecho de concreto pesado, cuya clase está ubicada en el rango de B 22.5-40. Su potencia de salida debe ser de al menos el 75% en un período cálido, el 85% en un período frío y, además, deben tener parámetros estrictos de resistencia al agua y resistencia a las heladas.

1. Para mejorar la confiabilidad del dispositivo, durante la producción, se usa refuerzo con refuerzo de acero de alta calidad de uno de dos tipos:

• laminado en caliente
• Reforzado por los efectos termomecánicos.

1. En la fabricación de este elemento de construcción, GOST se utiliza para vigas de concreto reforzado, donde se establecen estrictamente las posibles inconsistencias de las reglas establecidas. Por ejemplo, cuando se montan los pernos, no se permite que los orificios tecnológicos tengan más de 0.1 mm.

Propósito del artículo

El diseño puede variar según los parámetros y su uso. Hoy en día hay 3 tipos:

Considere la funcionalidad del elemento:

• conecta partes de estructuras verticales de soporte;
• crea dureza espacial de todo refuerzo;
• te permite garantizar la estabilidad geométrica de la estructura;
• Transfiere oportunamente las cargas de la viga al mecanismo de soporte;
• Aumenta la superficie y la resistencia de los cimientos de hormigón;
• Soporta elementos de construcción de hormigón armado.

Características de la aplicación

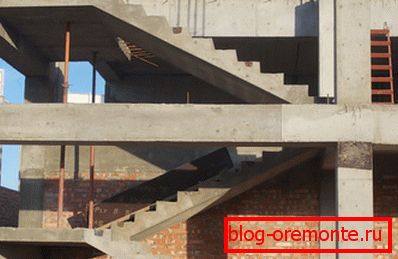

El uso de barras transversales es extremadamente extenso:

• se pueden utilizar para erigir estructuras de planificación colectiva, especialmente aquellas donde se asumen altos muros y largos corredores;
• Son relevantes en el proceso de instalación de estructuras modulares;
• Los pernos de concreto para edificios públicos y de varios pisos son capaces de crear ventanas o cercas de ventanas;

• también se utilizan como bastidores en las líneas de transmisión de energía, debido a que el área de la base de apoyo aumenta, lo que hace posible transferir cargas horizontalmente, aumentando las capacidades del soporte.

Consejo: para edificios muy grandes de varios pisos, así como un soporte para estructuras grandes, lo mejor es usar pernos de 12 metros de concreto reforzado. Su diseño permite soportar mejor enormes cargas y presiones, superando al acero de tamaño regular.

Características especiales

La principal diferencia y peculiaridad es que el elemento es capaz de soportar cargas poderosas en diferentes direcciones. Por ejemplo, trabajar en una curva como una viga regular, que es parte del futuro del edificio en su conjunto. Típicamente, tales estructuras se utilizan en la construcción de áticos.

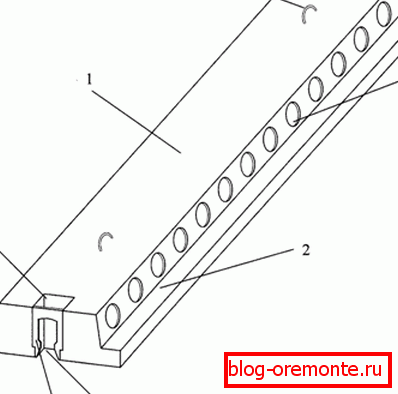

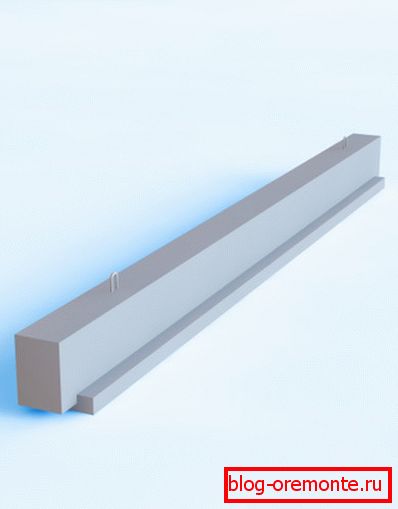

Si el elemento tiene una sección transversal en forma de T con un estante inferior, se usan para soportes de pisos. Esto hace posible reducir el tamaño de la parte de la estructura, que inevitablemente sobresalirá en el interior por el espesor del techo.

Diferencia de una barra transversal de una viga.

La industria de la construcción se está desarrollando activamente, lo que aumenta la cantidad de términos nuevos cada día. Su aplicación correcta depende en gran medida no de cómo los entendemos, sino de cómo los nombres difieren entre sí en la aplicación práctica.

Es una pena que no solo las personas que están lejos de la industria de la construcción, sino también los ingenieros a menudo se encuentren en un callejón sin salida, especialmente cuando se les pregunta sobre la diferencia entre una viga y un travesaño. Realmente lo es y no puedes cerrarle los ojos. Esta sección responderá la respuesta a esta difícil pregunta técnica.

Que es

Arriba, aprendimos que un elemento de soporte horizontal se llama una barra transversal. Otras estructuras de soporte están unidas a él, y su función principal es la distribución de carga de vigas en vigas. Puede estar hecho de diferentes materiales, incluso de hormigón armado, de los cuales depende su forma en última instancia.

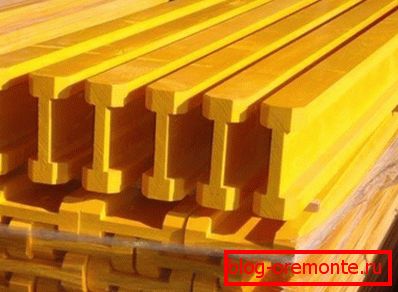

Una viga es un elemento de construcción de construcción, cuya función principal es el trabajo de doblado. Es una estructura de soporte, que a menudo está hecha de madera o metal.

Vamos a comparar

Entonces, hemos aclarado los conceptos, ahora definamos cuál es la diferencia real entre ellos y por qué es absolutamente imposible reemplazar uno por otro.

Consejo: al preparar un proyecto de construcción, es muy importante utilizar los términos correctamente, ya que la comprensión del proceso por parte de todos los empleados depende directamente de esto.

Puede llamar a la viga del perno, pero tenga en cuenta que se convertirá en un elemento de soporte montado horizontalmente. De este modo, se convertirá en una viga de soporte para usted, que es la base del marco futuro, que se construye utilizando vigas.

Como trabajan en la flexión, con su ayuda construyen no solo una habitación en el ático, sino también capas superpuestas. Esta es una de las diferencias, ya que el perno es el núcleo de la estructura del edificio, mientras que la viga se utiliza para crear el marco.

Por lo tanto, el alcance del uso del primero es mucho más amplio, debido al hecho de que se considera el elemento principal del proceso de construcción. Las vigas se utilizan solo como un elemento del recubrimiento o superposición. Esta característica también está relacionada con el hecho de que solo pueden ser de metal o madera, pero el tornillo también puede estar hecho de hormigón armado. Esto amplía significativamente su alcance.

También debe señalarse, según el proceso de construcción y su terminología, que la viga sigue siendo un elemento estructural independiente, cuyas dimensiones se calculan cuidadosamente al diseñar. La barra transversal es la parte del marco conectada rígidamente con los montantes, por lo que en el proceso de diseño no se realiza el cálculo.

Si tomamos en cuenta esta información, el concepto de rayo nos aparece en una luz más amplia, pero el propósito del perno está claramente definido y no cambia según las condiciones.

Llegamos a lo que podemos decir:

• haz es un concepto amplio;
• perno - es una viga, pero realiza una función altamente especializada.

Para resumir nuestra investigación:

Como hacer un tornillo.

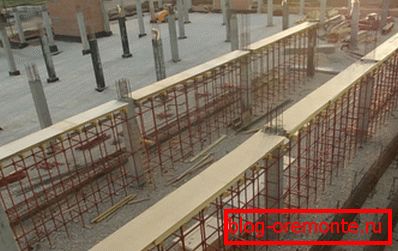

1. Hacer encofrados bajo el fondo del elemento monolítico.. Suele utilizarse encofrado espacial metálico para hormigón con chapas de contrachapado. Debajo de la última, en 2 filas, se ajustan las tablas I perpendiculares entre sí. Mira el nivel del plano de referencia.

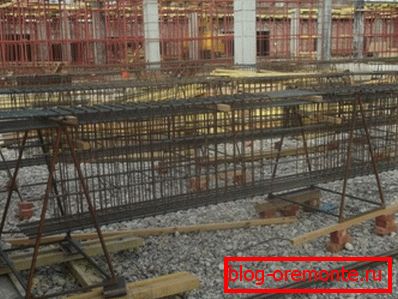

1. El armazón de refuerzo o acoplamiento se hace en el suelo y luego se instala en el encofrado o directamente en él.. Requisitos:

• no unir el refuerzo longitudinal inferior en el área del tercio medio del tramo;
• No unir el refuerzo longitudinal superior en el primer cuarto del tramo.

Aquí es donde surgen las mayores fuerzas de tracción.

Consejo: es recomendable comprobar las juntas de soldadura para ver si hay holguras.

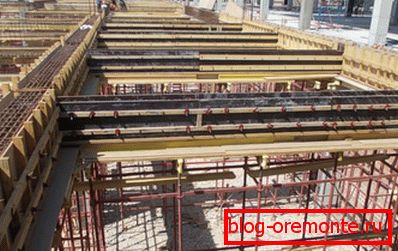

1. Instalación de las caras laterales del encofrado.. Lo principal es lograr las dimensiones geométricas correctas. La instalación de refuerzos ayudará.

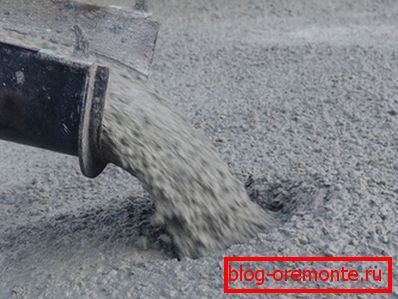

1. Realizar hormigonado. Cuando coloque la mezcla de concreto inmediatamente debe alisar las paletas. No olvide cuidar de él.
2. Desmontaje de encofrado. Después de tres días, retire los protectores laterales, pero deje los accesorios y no los toque en ningún caso durante al menos 28 días. La instrucción recomienda dejarlos incluso después de limpiar el encofrado inferior después de un mes para que no haya grietas.

Un mes después, invite a un laboratorio para verificar la calidad del artículo. Se puede cargar solo cuando el concreto gana su fuerza total.

Conclusión

En este artículo, pudimos expandir el concepto del perno, lo que lo protegerá aún más de los errores de construcción. Este elemento estructural se considera el núcleo de cualquier estructura y puede percibir cargas en cualquier plano, lo que no ocurre con la viga con la que se confunde a menudo.

Durante los trabajos de construcción, es imposible evitar esto, ya que todo el proceso puede no ser el planificado. El video en este artículo lo ayudará a encontrar información adicional sobre este tema.
