Pasos de hormigón: la longitud y la anchura de los tramos de

Para hacer pasos concretos con sus propias manos, el deseo solo junto con la disponibilidad de materiales de construcción no será suficiente; aquí también necesitará un cierto conocimiento de las reglas mediante las cuales se diseñan las escaleras. Después de todo, la inclinación, la anchura y la longitud del tramo de las escaleras no solo dependen de la facilidad de movimiento, sino también de la salud humana, ya que los inconvenientes pueden ser la causa de las lesiones. Para evitar esto, puede familiarizarse con las reglas generales de seguridad, las técnicas de instalación de encofrados y los métodos para verter el concreto, así como ver el video temático en este artículo como un complemento.

Edificio de la escalera

El largo y ancho del tramo. Pasos

• Si desea verter una escalera de concreto en su casa para uso permanente con sus propias manos, entonces debe, de acuerdo con GOST 23120-78, observar una cierta pendiente de la marcha, que puede ser desde 25? hasta 45? - Este es el espectro de la pendiente más óptima.. Pero, como usted entiende, el ángulo depende de la duración de la salida, por lo tanto, si tiene esa oportunidad, es mejor hacer que el ascenso sea más suave. Después de todo, cuando se inclina 40? -45? Es extremadamente difícil para los niños, los enfermos y los ancianos moverse, y una escalera de este tipo en la casa puede ser un obstáculo insuperable para alguien, especialmente si es demasiado larga.
• ¿Lo más conveniente para el descenso es la pendiente de la marcha desde 33? ¿Hasta 35?, es decir, aquí la persona no tiene ninguna dificultad particular, en todo caso, se convierte en la menor.. Por supuesto, a veces la optimización puede tropezar por la falta de espacio libre, pero en tales casos, ¿se pueden construir estructuras con giros de 90? y 180?.

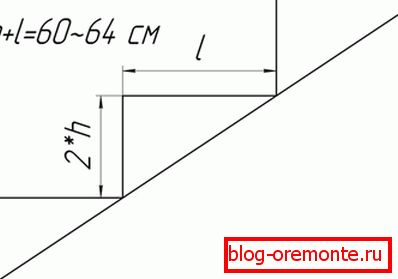

• Есть такой термин, как «удобная лестница» - это означает, что поднимаясь или спускаясь человек будет делать такой же шаг, как и при обычной ходьбе, а средняя его длина составляет от 60 см до 64 см (160-180 см - средний рост). Por lo tanto, debe asegurarse de que la altura de la columna ascendente (h), multiplicada por 2 en total con peldaños L, sea lo más cercana posible a esta cifra: 2h + L? El 70% del pie de un individuo adulto, lo que significa que su ancho será de unos 25-30 cm, por cierto, los pasos de composición se calculan de acuerdo con el mismo principio.

Nota Al calcular la pendiente, debe tener en cuenta que cuanto más empinada sea la marcha, más altas serán las elevaciones, lo que disminuirá las pisadas en L, pero trate de no permitir que este valor sea inferior a 20 cm.

• Para determinar el tamaño del kosour, necesitamos el principio de un triángulo rectángulo, donde A denota la altura desde el piso inferior hasta el punto superior del kosura; B es la duración de la marcha; C - la cantidad que estamos buscando - tales cálculos permitirán hacer el encofrado correctamente. Para tales cálculos, usaremos una fórmula familiar de la escuela A²+B²=C².
• Imagine que necesitamos colocar escalones de hormigón entre dos pisos, donde la distancia desde el piso inferior al superior es de 285 cm, y si el techo tiene un grosor de 30 cm, la distancia desde el piso inferior al techo será de 255 cm.. Si tomamos la altura del tubo ascendente 19 cm, entonces tendremos 2.85 / 0.19 = 15 huellas, como en la figura superior, que pueden soportar 26 cm - 2h + L = 2 * 19 + 26 = 64 cm.
• Ahora, para construir el encofrado, recordamos el principio de un triángulo rectángulo y hacemos cálculos utilizando: A²+B²=C², aquí A = 0.26 * 14 = 3.64 m, y B = 2.85 m, lo que significa 3.64²*2,85²=13,2496+8,1225=21,3721. Pero sabemos que 21.3721 = C² y extraiga la raíz cuadrada de este valor: v21.3721 = 4,623m. Así es como obtenemos la longitud neta del kosour, pero para los espacios en blanco para encofrado es mejor llevar una madera a un lugar de 4,8 a 5 m, es mejor cortar el exceso más tarde.

• Y otro punto importante es el ancho del tramo de escaleras, y la figura de arriba muestra los parámetros estándar aceptables.. Por lo tanto, se permite el ancho mínimo de 70 cm a 80 cm; esto es más a menudo aplicable a los objetos que no se visitan con frecuencia. El ancho promedio o cómodo es de 90 cm a 120 cm, pero el hecho de que más de esto ya se considera un espacio amplio y solo es posible en el sector privado y en los edificios de élite (cuanto más amplia es la celda, mayor es el precio del edificio).

Nota Para cálculos preliminares (aproximados) puede usar esta tabla, donde la altura de los pasos se especifica en mm. A menudo, el inconveniente al determinar el número de pasos es que el número no es divisible sin el resto. Con los mismos cálculos se puede realizar la instalación de peldaños de madera sobre la base concreta.

Instalacion de encofrados

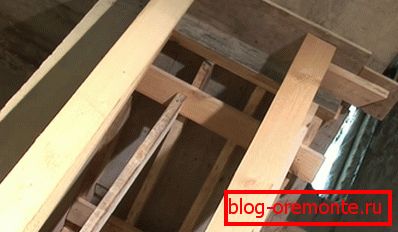

Прежде чем начать строительство опалубки, сразу хочется обратить внимание на подпорную систему (см. фото вверху), которая будет её удерживать вместе с мокрым бетоном, да ещё и вибрационными нагрузками во время заливки. Вся эта конструкция будет находиться в подвесном состоянии и её просадка в одном месте всего на 1-2 мм может вызвать образование трещин в бетоне, что практически сведёт на нет все ваши труды. Поэтому, в качестве стояков для подпорных элементов следует использовать брёвна, деревянный брус, не заботясь об ограничении их количества, а наоборот, устанавливая крепеж как можно чаще (см.также статью «Железобетонные ступени: нормативные документы и особенности монтажа»).

Para el palet de encofrado, es más conveniente utilizar madera contrachapada laminada o tablero de hebra orientada (OSB): el grosor de una y la otra hoja no debe ser inferior a 10-12 mm para impartir rigidez.

Como tendrá que acoplar este material, en este lugar quedará una costura en el concreto, pero esto puede evitarse: las juntas de los paneles están selladas con masilla acrílica o pegamento para azulejos. Alternativamente, la plataforma se puede ensamblar a partir de tablas cortadas o estriadas y cubrirla con celofán denso o fibra de vidrio.

Для отбортовки используйте брус 150×50 мм или 200×50 мм, но чтобы поверхность литья получилась более гладкой, а следовательно, более привлекательной, то с внутренней стороны обшиваете её той же фанерой или ОСП, который использовали для поддона. Если заливка будет происходить у стены, то вам, естественно, понадобится только один борт, но если такая лестница будет находится посредине помещения, то отбортовывать конструкцию придётся с двух сторон.

Главным несущим элементом лестницы будет арматурный каркас, для которого следует использовать рифлёный прут сечением не менее 12 мм, а ещё лучше - 14 мм. Из него вяжется две обрешётки с ячейками 200×200 мм или 200×150 мм, только постарайтесь, чтобы все продольные и поперечные прутья были цельными - это придаст дополнительную прочность будущей лестнице.

Dos listones están conectados entre sí en un marco con la ayuda de elevadores verticales hechos de refuerzo con una frecuencia de 600 mm a través de tres celdas (esto se hace mejor directamente en la plataforma).

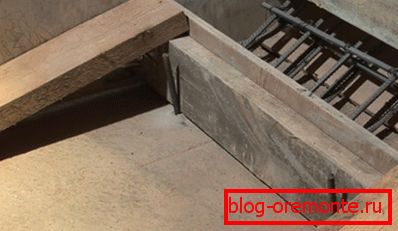

Каркас должен получится как бы в подвешенном состоянии, поэтому. Вертикальную арматуру для связки нарезайте на 50 мм длиннее, чтобы металлическая конструкция оказалась на своеобразных «ножках» - тогда она полностью будет залита бетоном и принесёт наибольшую пользу.

Si hay una pared en un lado de la estructura, entonces use esto y, habiendo perforado los orificios en el tamaño, martille el refuerzo transversal allí. Tejido de punto suave, es mucho más eficiente que la soldadura eléctrica o de gas.

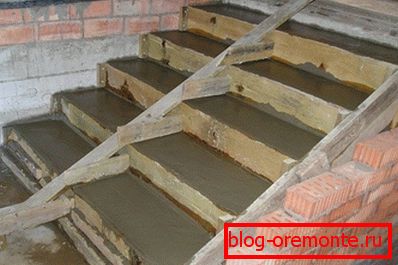

Обратите внимание на снимок вверху, там видно, как сделать бетонные ступеньки, точнее, там показан фрагмент отбортовки опалубки для их заливки, для которой используется тот же брус 200×200 мм или 200×150 мм, а с внутренней стороны ламинированная фанера или ОСП. Вся опалубка должна получиться жёсткой, поэтому для крепления поперечной отбортовки к продольной используются металлические уголки, которые прикручиваются саморезами, что тоже хорошо видно на фотографии. В данном случае очень важно соблюдать высоту и горизонтальный уровень ОСП или фанеры, потому что её верхняя грань будет ориентиром для заливки бетона на ступеньку лестницы.

Sin lugar a dudas, en las escaleras que está instalando, habrá una barandilla, por lo tanto, necesita balaustres para ellos y antes de verter el concreto, es mejor soldar las hipotecas al marco, que servirá de base. Esto se puede hacer en cada paso, y después de un paso, si no se hace, entonces tendrá que perforar agujeros de diamante en el concreto, lo que será más difícil.

Recomendación Debe ensamblar toda la estructura hasta el final, instalar todos los soportes que mencionamos al principio del subtítulo y verificar la resistencia del encofrado. Si observa que hay un retroceso en cualquier nodo o en todo el conjunto como un todo, entonces el trabajo no puede iniciarse, esta deficiencia debe eliminarse.

Trabajo concreto

Tabla de proporciones de los ingredientes del hormigón.

Ahora necesita preparar una solución para verter, las proporciones de los ingredientes que se ven en la tabla superior, pero recuerde que es casi imposible reparar pasos de concreto (solo cosméticos), lo que significa que necesita concreto que no sea inferior a la clase B22.5 M300 (por encima de usted).

Puede prepararse de forma independiente en una hormigonera o incluso manualmente, amasando en cualquier contenedor, aunque, si hay un nodo ZHBI cerca, puede solicitar una solución lista para usar. Es fácil calcular su cantidad: calcule el volumen de cada paso (altura * por longitud * por anchura) y multiplique por su número más la plataforma, si se incluye una en el proyecto.

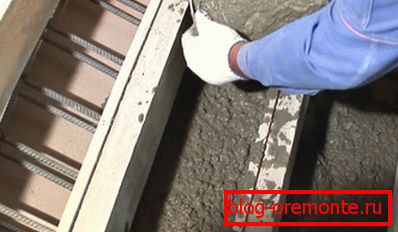

La consistencia del mortero debe ser similar a la de la capa de cemento y arena, es decir, la mezcla será lo suficientemente rara como para que pueda llenar todo el espacio alrededor de la jaula de refuerzo. Empieza a verter desde la parte inferior: si hay una plataforma allí, primero crea una plataforma y luego vierte los pasos, solo trate de no dejar burbujas de aire y primero puede usar un corte de una pala o un palo, aplastándolo.

Tómese esto muy en serio: ya hemos dicho que la revisión de pasos concretos es imposible, por lo tanto, el vacío en la estructura significa un defecto crítico (inamovible).

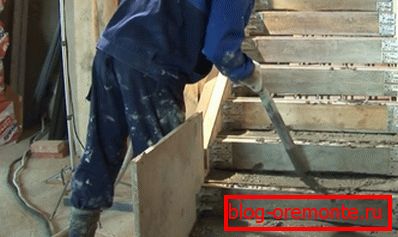

Independientemente del hecho de que manipule la solución con un bastón, será muy bueno si también usa un vibrador para esto, así que eliminará incluso pequeñas burbujas de aire, y suavizará los pasos con una llana y frotará con una llana.

No se olvide de dejar las hipotecas a la vista; si no lo hace, es probable que tenga que perforar o cortar peldaños para llegar al marco, pero cortar el concreto reforzado con círculos de diamante conduce a la destrucción del monolito, lo cual es indeseable.

Conclusión

El encofrado se puede desmontar después de una semana, ¡pero comience a operar la estructura no antes de los 28 días! Si por casualidad, durante el desmontaje del encofrado, se formó algún tipo de viruta, la restauración de los pasos de concreto aquí se realiza con el adhesivo para azulejos Ceresit CM11 (también aprenda cómo hacer pasos para el porche con concreto en el país con sus propias manos).
