Pasos de hormigón armado: documentos normativos y

¿Hay un GOST para los pasos de concreto reforzado? ¿Según qué documentos normativos están las marchas y escaleras de hormigón armado? ¿Cómo se montan durante la construcción? Vamos a resolverlo.

Lista de normas

Vamos a empezar con los documentos reglamentarios.

Полезно: GOST 9818-85 содержит техническое описание не только маршей и лестниц, но и производящихся отдельно бетонных проступей для них.

Normas de contenido

¿Qué dicen los documentos mencionados por nosotros?

GOST 8717.0.-84

El alcance de los pasos de concreto reforzado que ya hemos mencionado - dentro y fuera de los edificios. GOST ofrece una definición más detallada: está permitido utilizarlos fuera de edificios con calefacción en zonas climáticas con el período más frío de cinco días de la temporada, con una temperatura promedio de -40 grados. Se permite el contacto de concreto con medios agresivos, lo que permite el uso de productos en producción (incluso en las empresas de la industria química).

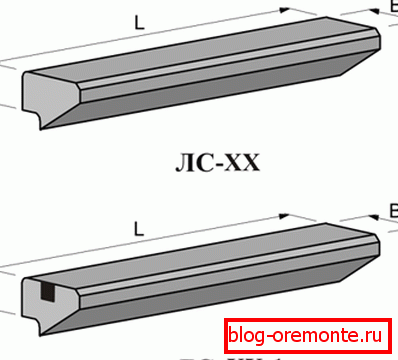

Los pasos se dividen en las siguientes categorías:

• BOS - el principal.
• LSV - Friso superior (adyacente al sitio).
• LSP - forro de almohadilla.
• LSN - fondo de friso.
• LSS - Piso para marchas pasantes.

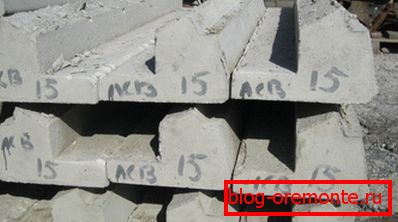

El material principal para los productos es el hormigón armado; sin embargo, las etapas principales de LS con una longitud de hasta 1,5 metros se pueden hacer sin refuerzo.

La carga máxima a corto plazo para productos de concreto reforzado es de 6 kPa, o 600 kgf / cm2.

Matiz: la carga de diseño no tiene en cuenta el propio peso del escenario. Sin embargo, sobre una base sólida, se debe transferir completamente a esta misma base, sin cargar el escalón.

El estándar estipula que los peldaños de escaleras de concreto reforzado están hechos con partes incrustadas de acero para sujetar cercas. Por acuerdo con el cliente, sin embargo, las hipotecas se pueden reemplazar con sockets.

Los escalones planos del LSS, además, se completan con hipotecas para la unión a kosoura (vigas de soporte de la marcha) con un ancho de 155-180 mm; Para un proyecto específico se pueden instalar elementos hipotecarios adicionales.

Si es necesario, los productos se fabrican de izquierda a derecha, dependiendo de la dirección de subir escaleras. Como regla general, este parámetro afecta solo la ubicación de las hipotecas o nidos para el montaje de cercas.

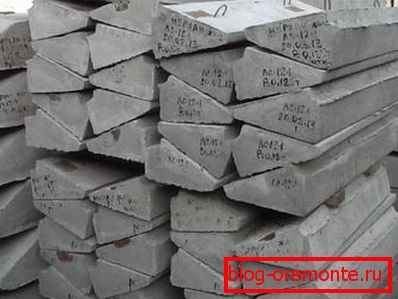

Dependiendo del proyecto y de acuerdo con el cliente, los pasos se pueden suministrar con o sin bisagras de montaje. En el segundo caso, el uso de equipos de carga con pinzas especiales está implícito: los productos de concreto no pueden ser tirados.

Los escalones hechos de concreto liviano deben tener al menos una capa gruesa de 15 mm de concreto pesado o un recubrimiento resistente a la abrasión hecho de materiales sintéticos en sus caras.

El acabado de la superficie superior dentro del estándar puede variar.

¿Qué opciones son posibles?

1. Hormigón liso sobre cemento ordinario.
2. Hormigón decorativo - Sobre cemento blanco, coloreado o grava de mármol.

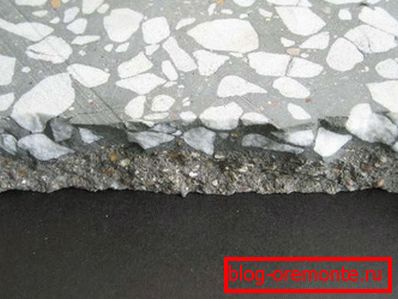

3. Hormigón mosaicoobtenido moliendo concreto sobre escombros de mármol y / o sobre cementos blancos y de colores.

¿Cuál puede ser el tamaño de los escalones de la escalera?

• El ancho varía de 900 a 2380 milímetros.
• La altura oscila entre 100 y 168 mm.
• La profundidad de la banda de rodadura - de 260 a 330 mm.

Los escalones apilados de hormigón armado pesan de 45 a 187 kilogramos. Si usted no es un atleta-atleta experimentado, obviamente, no vale la pena tomar y mover estos productos con sus propias manos, sin cargar el equipo.

Las variantes de los diseños de pasos se describen en un documento regulatorio relacionado: GOST 8717.1-84.

Marcado

Se compone de grupos alfanuméricos y guiones entre ellos.

1. El primer grupo indica el tipo de escenario y sus dimensiones, redondeados a números enteros. Al mismo tiempo no se muestra la altura de 145 mm.
2. En el segundo grupo se encuentran las letras B: para pasos principales de concreto, L: para productos hechos de concreto liviano y C: para silicato. Los pasos prefabricados de concreto reforzado hechos de concreto denso, que se refieren a tipos distintos a BOS, no están marcados con el segundo grupo alfanumérico.
3. En el tercer grupo están presentes:

• Figuras 1, 2, 3, etc., que indican la presencia de hipotecas o nidos para cercas. La figura 1 corresponde al diseño proporcionado por GOST 8717.1-84; Otros números se refieren a la documentación del proyecto.
• La letra L designa la ejecución a la izquierda de un paso (para escaleras con una cerca en el lado derecho).

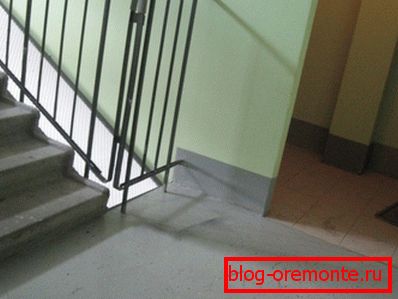

• Буква Г означает гладкую поверхность бетона на белом или цветном цементе, буква Ш - шлифованную мозаичную поверхность. Hormigón liso на обычном цементе отдельно в маркировке не указывается.

• M significa mayor resistencia a las heladas (posibilidad de operación a -40 ° C e inferior). P - alta densidad, permitiendo el uso de productos con contacto constante con medios agresivos.

Muestras de marcado

Vamos a dar un par de ejemplos y analizarlos.

Requerimientos tecnicos

El GOST para escaleras prefabricadas y escalones para ellos impone ciertos requisitos sobre los materiales utilizados y, por supuesto, la calidad del producto terminado.

• La resistencia a la compresión del hormigón para escaleras externas no debe ser inferior al grado B25. Para escaleras internas está permitido el uso del hormigón de la marca B15.
• La densidad media de los hormigones ligeros y de silicato no debe ser inferior a 1800 kg / m3.
• Para los productos destinados al funcionamiento al aire libre, en habitaciones sin calefacción o con una humedad relativa constante superior al 60%, la válvula está protegida contra la corrosión. El camino está estipulado en la documentación del proyecto.

Útil: tradicionalmente utilizado para la protección de pinturas. Sin embargo, ahora es fácil encontrar un medio más efectivo en el mercado: un convertidor de óxido de fosfatación que crea una película duradera de óxidos de hierro químicamente convertidos en la superficie del acero resistente a la corrosión. El precio del material comienza a partir de 200 rublos / kg.

GOST 9818-85

La norma especifica la fabricación de productos de los siguientes tipos:

Las cargas estimadas sin su propio peso son:

• 360 kgf / cm2 para edificios residenciales.
• 480 kgf / cm2 para edificios públicos y construcciones industriales.

Todos los elementos se pueden realizar en la ejecución izquierda y derecha.

Las opciones de superficie son ligeramente diferentes de las analizadas anteriormente, dentro del estándar anterior:

1. Superficie lisa de hormigón sobre cemento ordinario.
2. Superficie de concreto molido sobre cemento blanco, cemento coloreado o mármol piedra triturada.

Aclarar: este tipo de acabado solo está permitido para aterrizajes y rodamientos.

1. Además, el sitio se puede terminar con baldosas de cerámica, lo que proporciona la máxima resistencia al desgaste de la superficie.

Marcado

Она и здесь состоит из нескольких групп, разделенных дефисами (см.также статью «Шлакобетон – все, что нужно знать о данном виде материалов»).

El primer grupo indica el tipo de elemento y sus dimensiones. En general, se indican la longitud y el ancho en decímetros; para escaleras, su altura se indica adicionalmente (proyección en un plano vertical).

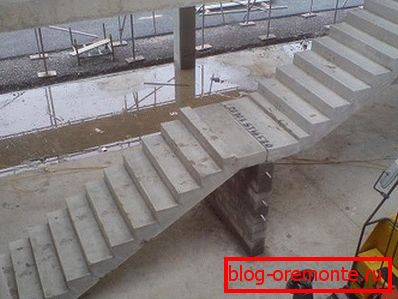

Matiz: para una marcha LMP con una semi-plataforma superior, la longitud se indica igual a la longitud de la marcha con dos semi-plataformas que pertenecen al mismo tipo.

La letra B en el primer grupo significa que nos enfrentamos a la plataforma final o a la factura del paso final superior.

El segundo grupo contiene:

• Para plataformas y marchas: la carga calculada (la figura 4 corresponde a una carga de 360 ​​kgf / cm2, figura 5 - 480 kgf / cm2).
• Para peldaños superiores, la ejecución a la izquierda y el tipo de acabado de la superficie (mosa - mosaico pulido; la ausencia de letras indica una superficie de hormigón lisa).

En el tercer grupo pueden estar presentes:

• La letra L, que denota la ejecución a la izquierda de la marcha o plataforma.
• La letra K para el sitio significa la presencia de consolas de soporte. La letra M es una apertura tecnológica para el conducto de basura. La letra Y - gana para apoyar la marcha.
• En el caso de la marcha LMP, el número 1 indica la semi-plataforma superior alargada, 2 indica la semi-plataforma inferior alargada, 3 indica la ausencia de la semi-plataforma inferior.
• W - superficie de mosaico nuevamente pulida, K - revestimiento con baldosas cerámicas

• La letra C habla de una mayor estabilidad sísmica del elemento estructural de la escalera. Estos productos se utilizan en la construcción de edificios diseñados para 7-9 puntos en la escala de Richter.

Muestras de marcado

Requerimientos tecnicos

Se relacionan con el tipo de refuerzo utilizado, la abrasión de la superficie, la calidad del hormigón y las desviaciones máximas permitidas en las dimensiones lineales.

Instalacion

¿Cómo se montan las escaleras de hormigón armado, los escalones apilados y otros elementos de las escaleras? Está claro que este trabajo rara vez se hace a mano con una persona sin capacitación; También está claro que un constructor profesional apenas necesita instrucciones de instalación.

Si es así, prestaremos atención solo a los puntos principales.

• Para la alineación de las marchas se utilizaron plantillas de madera.
• Instalacion маршей и площадок производится с помощью подъемного крана. Стропы цепляются за монтажные петли; в случае их отсутствия используются стальные захваты из профилированной трубы.

• El lapeado a la posición deseada se realiza manualmente, palancas. La marcha se establece primero borde en la plataforma inferior; el borde superior se coloca en la posición deseada y se deposita sobre una capa de mortero de cemento.
• Los pasos se pueden instalar en kosoura con la ayuda de maquinaria pesada y manualmente.

Aclaremos: está claro que solo los pasos que pesan hasta 80-100 kg se pueden montar manualmente. Llevar e instalar pasos que pesan 150-180 kg no solo es problemático, sino también peligroso.

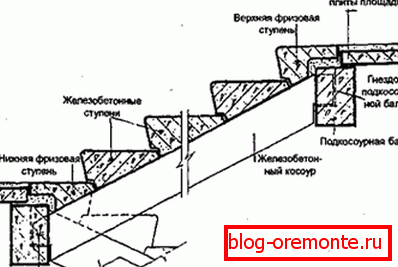

• Pasos apilados a lo largo de la marcha de abajo hacia arriba. El mortero de cemento y arena se vierte en el borde del escalón inferior, después de lo cual el siguiente elemento de la escalera se instala en la parte superior. Proceda simplemente apilados sobre la solución.

• Para hacer orificios de montaje que no están previstos en la fabricación de elementos, se utiliza el corte abrasivo de concreto reforzado (concreto con círculos de diamante, barras de refuerzo) con círculos de corte ordinarios en metal o soplete de gas.

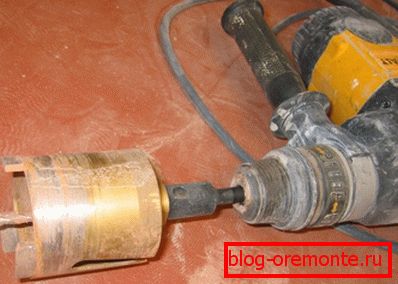

Debe tenerse en cuenta que la falla del refuerzo debilita dramáticamente la estructura: durante la construcción de edificios de varios pisos, se prohíbe tal modificación. La perforación diamantina de agujeros en el concreto, junto con los taladros convencionales, se usa para hacer enchufes adicionales al instalar cercas.

Conclusión

Будем считать наше знакомство с железобетонными лестницами и производимыми для их сборки изделиями состоявшимся (см.также статью «Железнение бетона: способы, материалы, последующая обработка»).

Como de costumbre, el video en este artículo ofrecerá al lector más información. ¡Éxitos!
