Paneles de pared de hormigón: normas y requisitos.

¿Según qué documentos normativos se fabrican los paneles de hormigón para paredes? ¿Por qué signos se clasifican? ¿Cómo leer los paneles de etiquetado? ¿Cómo se documenta la entrega de un lote de estos productos al cliente? Echemos un vistazo a estos temas.

Documentos regulatorios

Tenemos que examinar dos documentos que regulan la producción de productos de interés para nosotros.

1. GOST 11024-84 contiene una lista de requisitos técnicos para paneles de pared exterior con y sin refuerzo.

Útil: los paneles de muro de hormigón celular (según el texto del documento, hechos de hormigón celular autoclavado) también entran en acción.

1. Por separado, consideramos el documento interno de la oficina de diseño que lleva el nombre de A.A. Yakushev, especializada en sistemas arquitectónicos y de construcción y nuevas tecnologías en la construcción. Contiene recomendaciones para el diseño de paneles de tres capas con una capa interior de aislamiento de espuma de poliestireno extruido.

GOST 11024-84

Vamos a explorar los puntos principales del documento.

Clasificación

Los paneles exteriores se clasifican según tres características:

1. Asignación a la estructura del edificio. Las siguientes opciones son posibles:

1. Productos para plantas bajas.
2. Productos para sótanos técnicos o plintos.
3. Paneles áticos.

Títulos

Teniendo en cuenta la clasificación, los paneles de pared de hormigón se dividen en varios tipos.

Para plantas sobre rasante:

Para sótanos y sótanos técnicos:

Para los áticos:

Dimensiones

Antes de dar los valores de los tamaños, vale la pena explicar el significado de un término.

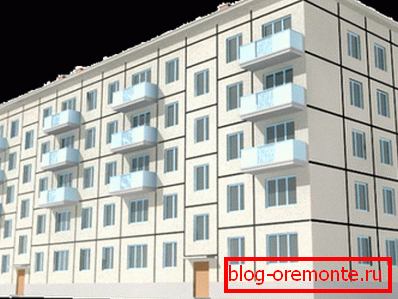

Referencia: tamaño de coordinación: un valor que define los límites del espacio modular en una de las direcciones. En pocas palabras, esta es la longitud o altura de una sección de una fachada que corresponde a un panel e incluye parte del grosor de la costura.

Marca de hormigón

¿Qué hormigón se utiliza para capas de paneles para diversos propósitos?

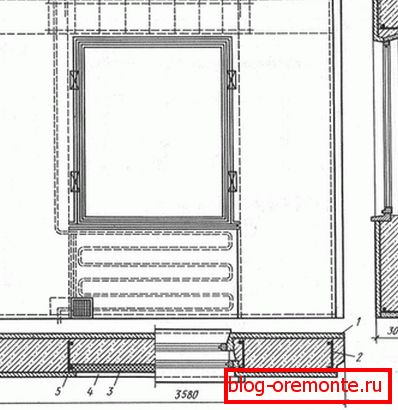

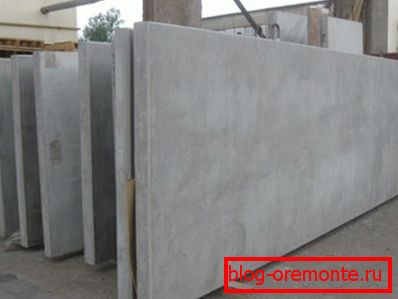

• En los productos de una sola capa se pueden utilizar las marcas de concreto liviano M50 - M150 y las celulares de concreto autoclavado M25 - M100.

Preste atención: el hormigón celular no tolera cargas de choque. Para pequeños orificios tecnológicos, la solución ideal es la perforación con diamante de orificios en concreto. Esto, al igual que el corte de concreto reforzado con círculos de diamante, dejará los bordes idealmente suaves y no someterá la estructura al riesgo de agrietamiento.

• Para la capa de apoyo de los paneles continuos de dos capas se pueden utilizar los grados de hormigón pesado M150 y superiores o livianos (a partir de M100). La capa de aislamiento térmico está hecha de hormigón liviano de poros grandes M35 - M75.

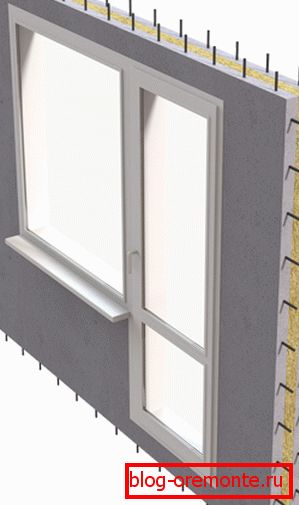

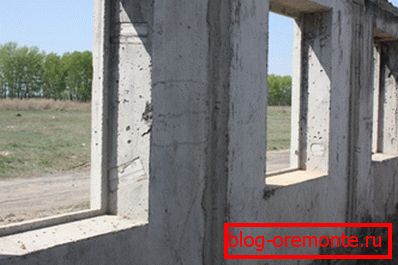

• Las capas exterior e interior de los paneles continuos de tres capas están hechos de concreto pesado (M150 y superior) y liviano (M100 y superior). Las conexiones entre estas capas requieren refuerzo obligatorio y están hechas de concreto liviano (de grado M75) o pesado (de M150).
• La capa interna de un producto de dos capas con una pantalla (una capa protectora densa que mira hacia la calle, separada por un espacio de aire) se forma a partir de hormigón ligero o celular. En el primer caso, se utiliza la marca M50 y superior; en el segundo - M25 y superior. Para la fabricación de la pantalla, se utiliza hormigón pesado (de M150) y ligero (de M75).
• Para paneles de tres capas con requisitos de pantalla son algo más estrictos: para la capa interna: pesada (М150 y superior) o ligera (desde M100 para transportadores y desde M75 para paneles sin cojinete) para la pantalla - hormigón pesado (desde M150) o ligero (desde M75).

Superficie

El tipo de superficies (externas e internas) también puede variar según los deseos de la organización de la construcción. Las categorías de superficies se indican mediante la letra A y el número del 2 al 7:

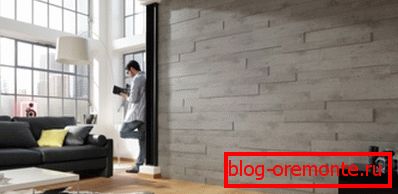

Любопытно: в общем случае панели с поверхностями типа A6 не применяются в жилищном строительстве. Однако стиль лофт перевернул старые представления о дизайне с ног на голову: грубая поверхность необработанного бетона не только используется, но даже имитируется другими материалами.

Marcado

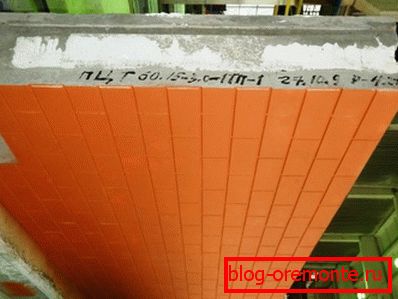

Se aplica con un marcador o se estampa en el extremo vertical sin revestimiento del producto.

Tenga en cuenta que: además, el panel puede contener instrucciones sobre ubicaciones de eslinga durante las operaciones de carga.

El marcado consta de tres grupos alfanuméricos.

Ellos describen en consecuencia:

1. El tipo y dimensiones del producto.
2. Тип и марку бетона. Для многослойных панелей указываются характеристики несущего слоя. Буква «Т» обозначает тяжелый бетон, «Л» - легкий, «Я» - ячеистый.
3. Особые характеристики или предназначенность для особых эксплуатационных условий. Так, буква «С» обозначает повышенную сейсмостойкость (свыше 7 баллов), буква «М» - морозостойкость, устойчивость к пониженным (от -40 и ниже) температурам.

Como ejemplo, examinemos la designación de un producto del tipo 3H, tamaño 2990 x 2865 x 350 mm, con una capa base de hormigón pesado M200.

El panel es resistente a las heladas por encima de -40 ° C y está diseñado para áreas sísmicas.

1. В первой группе будут присутствовать тип и размеры, указанные в дециметрах для длины, высоты и в сантиметрах для толщины: 3ns30.29.35.
2. El tipo y la marca de la capa portadora se indicarán por el grupo 200T.
3. La resistencia sísmica y de heladas se reflejará en el nombre de las letras CM.

Como resultado, el etiquetado del producto tomará la forma 3S30.29.35-200T-CM.

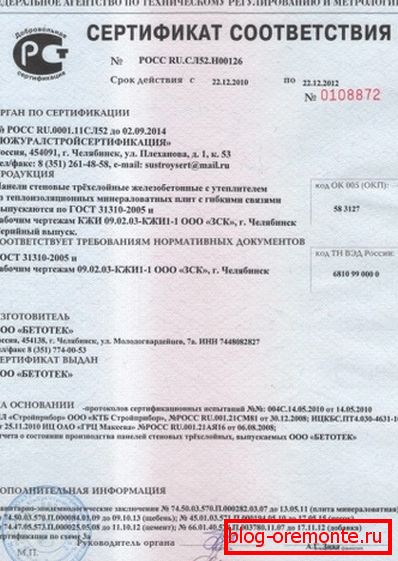

Documentos de acompañamiento

Las instrucciones para completar los documentos que acompañan el lote de paneles de pared no están contenidas en el texto de la norma; sin embargo, la lista es obligatoria para todos los productos fabricados de acuerdo con sus requisitos.

Así, en los documentos que se acompañan se indican:

• Nombre y dirección del fabricante.
• Fecha de expedición del certificado de calidad y su número.

• Número de lote del artículo.
• Una lista completa de las marcas de diseños en la fiesta, indicando el número de productos de cada tipo.
• Fecha de fabricación de los productos.
• Marca la fuerza del hormigón y su clase.
• Нормативный документ (в общем случае - GOST 11024-84, реже - согласованные с заказчиком ТУ).

Tenga en cuenta: en los paneles de múltiples capas, la clase y el grado de resistencia del concreto se indican para cada capa.

Transporte, carga

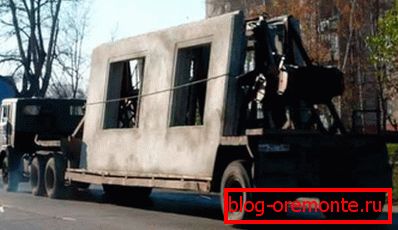

Los paneles son transportados por vehículos especialmente equipados en posición vertical. Para los productos multicapa es otro requisito: los soportes están ubicados en el lado de la capa portadora. El precio del incumplimiento de los requisitos de transporte es una alta probabilidad de descargar un lote de los dañados: la sacudida durante el transporte, junto con una gran masa de productos, es bastante capaz de dañarlos.

Entre ellos, los paneles se colocan con tiras de madera de un grosor no inferior a 3 cm. El almacenamiento se realiza en las mismas condiciones: posición vertical o inclinada, tiras de madera.

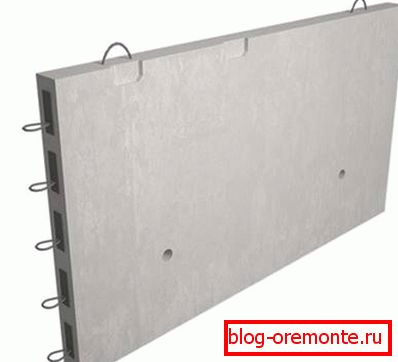

Para la carga y descarga, los bucles de montaje se utilizan comúnmente. Está claro que la descarga no se realiza a mano (varias toneladas de masa, ¿recuerdas?), Pero con la ayuda del equipo de elevación.

Recomendaciones para el diseño de paneles aislantes de espuma de poliestireno.

Dado que estos productos se fabrican con los mismos estándares que todos los demás, estudiaremos solo los puntos clave del documento.

El aislamiento está ubicado entre dos capas de concreto reforzado (pesado o liviano). Los tipos celulares de concreto en este caso no aplican: su función principal es asumida por el aislamiento para productos de concreto.

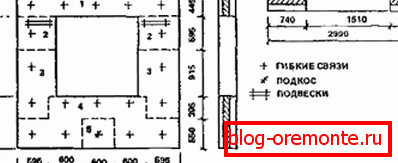

Las capas exterior e interior pueden conectarse con clavijas de hormigón armado o juntas flexibles hechas de material resistente a la corrosión (refuerzo de fibra de vidrio o acero resistente a la corrosión).

La parte frontal del producto está equipada con una capa protectora y decorativa.

La lista de soluciones propuestas por el documento es bastante común:

1. Revestimiento de azulejos (azulejos o baldosas de hormigón decorativo).

1. Una capa de yeso decorativo.
2. Pintura de la fachada.

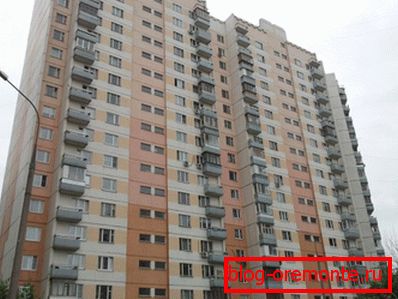

Los paneles están diseñados para edificios residenciales, industriales y públicos de hasta 75 metros de altura, que corresponden a 20-25 pisos (según la altura de los techos).

Los productos en los que las capas fuertes exteriores e interiores están conectadas mediante puentes flexibles son más resistentes a los efectos sísmicos (hasta 9 puntos), pero menos resistentes al calor (de -60 a + 45 ° C en el rango de -60 - +75 para paneles con llaves de hormigón rígido reforzado).

Marcado несколько отличается от предусмотренной изученным ранее документом. Тип панели содержит указание на тип связей между прочными слоями (ж - жесткие, г - гибкие) и на возможность использовать ее в качестве несущей (несущие изделия обозначаются литерой Н).

Por lo tanto, el producto ZNTSNg: un panel de sótano de tres capas que puede realizar la función del transportista y está conectado mediante conexiones flexibles.

Conclusión

Esperamos que innumerables cuadros y títulos no hayan satisfecho la curiosidad del lector. Como de costumbre, el video en este artículo le ofrecerá información adicional sobre el tema. ¡Éxitos en la construcción!
