Paneles de hormigón armado para paredes: una descripción

Los paneles de hormigón exterior y los paneles de hormigón reforzado son ampliamente utilizados en la construcción de viviendas, así como en instalaciones industriales y públicas. Su aparición, hace más de 50 años, fue un verdadero avance en la construcción y permitió acortar la construcción de edificios varias veces.

Tipos de paneles de hormigón armado.

El hormigón armado es un monolito de barras de acero y hormigón. La interacción de estos materiales es muy efectiva. La piedra de concreto se adhiere de manera confiable al metal y lo protege contra la oxidación. Estos componentes se complementan entre sí en resistencia a diferentes cargas.

Las estructuras resultantes tienen una resistencia significativa y solo una herramienta de alta tecnología puede ayudar en su procesamiento. Recientemente, la perforación con diamante de agujeros en concreto se ha vuelto popular.

Presta atencion El volumen de los productos de hormigón, principalmente, está ocupado por materias primas baratas: grava, piedra triturada, arena. Por lo tanto, su precio es relativamente pequeño.

Que tipos de ellos existen

Los productos de concreto reforzado se dividen en:

• pre-mercancías tensas;
• Análogos reforzados por el método habitual.

Por densidad (peso específico) y grado de hormigón:

• Paneles de hormigón súper pesados, su densidad es de 2,5 t / m?
• Análogos pesados, con una densidad de 1.8 / 2.5 t / m?
• Pulmones, su peso específico es de hasta 1,8 t / m?
• Productos ultraligeros, su densidad es de 0,7 t / m?

Por su estructura, los paneles de muro de hormigón armado se dividen en:

• monolítico
• hueco
• producido a partir de un tipo de solución;
• Hecho de diferentes tipos de mezcla.

ZHBI puede pretender:

• para edificios residenciales y públicos;
• para instalaciones de producción;
• Para estructuras de ingeniería.

Metodos de produccion

La producción de paneles se lleva a cabo en las fábricas de productos de concreto por varios métodos.

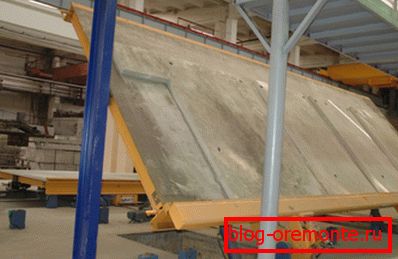

1. La tecnología de stand está diseñada para la fabricación de productos de gran tamaño.. La solución se vierte en formas fijas. Unidades especiales: manipuladores de hormigón y vibradores, a su vez se acercan a los stands y producen pasos tecnológicos.
2. El método de cassette es una modificación del método anterior.. Los paneles están hechos en casetes fijos, que consisten en varios compartimentos de acero. El marco está hecho de refuerzo, luego se llena con hormigón. El tratamiento térmico se hace por contacto, a través de las paredes de los casetes.

Después del calentamiento, las paredes de los moldes se retiran y los paneles se retiran con una grúa. Este método produce productos planos: estructuras de muros y análogos para pisos.

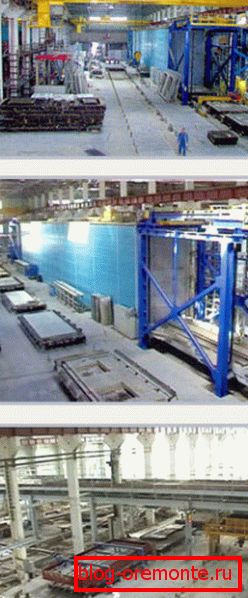

1. Cuando las formas de tecnología de flujo modular para productos se mueven a lo largo de la cadena de un mecanismo a otro. El tratamiento húmedo y térmico se realiza de forma continua.
2. En el caso de vibro-rolling, todo el ciclo de producción tiene lugar en una sola instalación del principio de flujo de operación. (laminador vibratorio). Es un transportador formado por acero protegido de caucho.

Su cinta se mueve en puestos tecnológicos. Sobre ellos se produce: la instalación del bastidor de refuerzo, el vertido de hormigón, su compactación con vibración y el tratamiento térmico. La instrucción recomienda de tal manera que se produzcan paneles de particiones y techos, así como las losas de las paredes externas de concreto liviano.

Requerimientos tecnicos

Las normas estatales establecen los requisitos más estrictos en las baldosas de pared.

1. La precisión de los tamaños estándar, y también una forma geométrica.
2. El diseño óptimo de compuestos y nodos.
3. La ubicación exacta de la hipoteca.
4. Conformidad de un tamaño y peso estándar de los productos de hormigón con las posibilidades de transporte y carga de automóviles.

Presta atencion Una casa de paneles de concreto reforzado debe construirse con productos cuyas dimensiones se encuentren dentro de los límites de desviaciones y tolerancias. Están determinados por GOST No. 130 / 15.4 / 84.

1. El tamaño de las hipotecas en ellos debe cumplir con los valores estándar, el error no debe exceder de 0,5 cm.
2. El desplazamiento axial aceptable de las hipotecas no es superior a 1 cm.
3. Estos elementos deben estar alineados con el plano de los paneles o por encima de este, no más de 0,3 cm.

Más sobre placas de pared

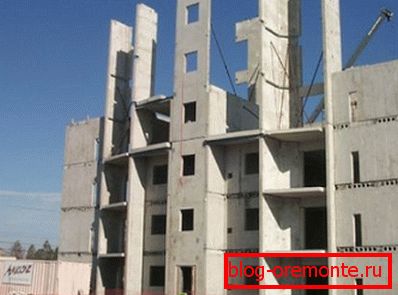

Los tableros de gran tamaño han sido diseñados para acelerar el ritmo de la construcción. Por ejemplo, una cabaña de paneles de concreto reforzado se puede construir en solo 2 semanas.

Dostoinstva ŽBI

La popularidad de los paneles de hormigón armado en la construcción en masa, aparte de las altas tasas de trabajo, se explica por sus otras ventajas:

• alta resistencia;
• buena capacidad de carga;
• nivel aceptable de aislamiento térmico;
• 100% resistente al fuego;
• resistencia a temperaturas extremas;
• durabilidad de la operación.

Tipos de construcción de paneles

La construcción del panel puede ser sin marco y sin marco.

Depende de qué placas de pared se utilicen: encerrar y transportar o simplemente encerrar.

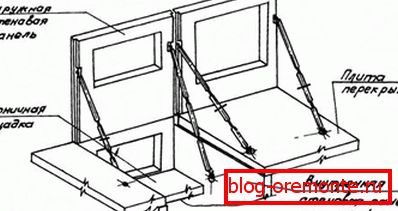

1. En edificios con un tipo sin marco, la carga de los pisos es llevada por los propios paneles de pared.
2. En los análogos de cuadros, las funciones de portadora se realizan mediante cuadros. Las placas de pared se utilizan para zonificación, cercado, aislamiento acústico y térmico.

Las plantas producen paneles para paredes tanto externas como internas.

1. Las losas externas están estructuradas en tres categorías: de una sola capa, hechas de hormigón celular o liviano y que consta de dos, tres capas. Los últimos están hechos de tipos pesados ​​de hormigón y aislante térmico.
2. En el exterior, las estructuras están cubiertas con azulejos de cerámica para fachadas, morteros decorativos, pinturas resistentes a la intemperie, etc. El lado interior de las placas está recortado y preparado para la decoración.
3. La altura de los paneles de hormigón armado de pared es igual a la altura de un piso. Su anchura se extiende a 1/2 habitaciones (300/720 cm), el espesor puede ser de 20/50 cm. Las dimensiones de los paneles de pared de concreto reforzado para las particiones corresponden a las dimensiones de las habitaciones. Su grosor es de 3/16 cm.

Clasificacion de losa de pared

Existen diferentes divisiones de paneles en categorías, basadas en el principio subyacente: características típicas, propósito, estructura, composición del material.

Construcción de losa

Los paneles producidos se dividen en análogos monolíticos y compuestos.

A su vez, los productos en capas pueden ser sólidos o tener una capa de aire.

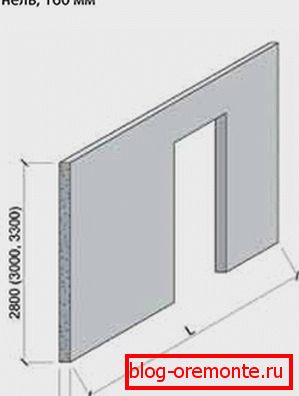

1. Las contrapartes de una sola capa están hechas de concreto homogéneo con baja conductividad térmica. El espesor de su parte exterior es de 2/4 cm. En el interior, la losa está decorada con chapa.

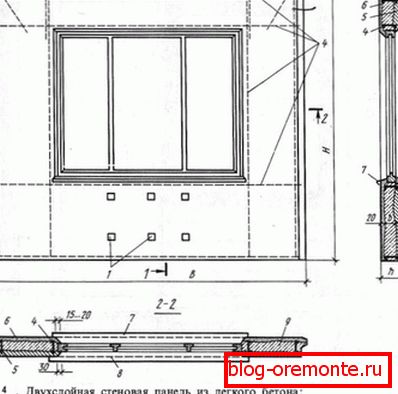

2. Las placas de doble capa tienen una estructura sólida. Su capa portante está hecha de mortero de hormigón armado. Este es el interior del panel, que además desempeña el papel de una barrera de vapor. La capa externa de protección contra el calor está cubierta con mortero de cemento y arena.
3. Los paneles sándwich de hormigón armado están hechos de dos placas, interconectadas por un marco soldado hecho de refuerzo. Entre ellos se colocó aislamiento.

Por capacidad de carga las placas de pared se dividen en:

• productos autoportantes;
• rodamientos análogos.
• Paneles articulados.

Paneles para particiones

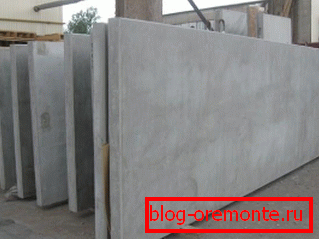

1. Estas placas grandes tienen una altura del suelo y una longitud de hasta 600 cm. Están destinadas a la construcción de edificios prefabricados.

Presta atencion Para la producción de paneles de partición se debe utilizar con hormigón ordinario de alta resistencia o con yeso. El material debe tener buena resistencia al agua y resistencia a las heladas.

1. Dichas placas están reforzadas con malla de alambre de hierro o varillas de acero resistente térmicamente y mecánicamente, clase A / III, AT / IIIC. Todas las partes de acero del producto deben estar recubiertas con un imprimador anticorrosión.

Placas de una sola capa

1. Para la producción de paneles de pared de una sola capa se utilizó hormigón, con una estructura homogénea y un alto nivel de aislamiento. Más a menudo es un material ligero (celular).
2. El lado exterior de las placas está cubierto con una capa de revestimiento, de 2/4 cm de espesor, para protegerlas de la intemperie.
3. Varios acabados de yeso, azulejos, etc., se utilizan como acabado interior.

Paneles de doble capa

1. El tipo de placas de dos capas, como regla, tiene una estructura sólida. La primera capa de apoyo está hecha de hormigón reforzado denso. La otra capa es de aislamiento térmico.
2. Se encuentra en el exterior y cubierto con mortero de cemento y arena.
3. La capa de apoyo está ubicada dentro de las instalaciones y al mismo tiempo sirve como barrera de vapor.

Tipo de producto de tres capas.

Sobre todo, los paneles de pared de sándwich de hormigón armado están en demanda ahora.

1. La base de la losa de tres capas es el lado exterior del cojinete, el panel interior está unido a él por refuerzo. Debido a la brecha entre ellos, la pérdida de calor en la estructura disminuye.
2. La lana mineral, el fibrolito a base de cemento, el silicato de espuma y el poliuretano pueden servir como aislantes térmicos en dichos productos.
3. Las placas de tres capas tienen tamaños típicos y varían en su espesor. Es elegido por los diseñadores, en función de las condiciones climáticas del área y los parámetros térmicos del edificio.
4. Este tipo de paneles está hecho de una mezcla de concreto liviana pero duradera o de tipos pesados ​​de concreto que tienen una clase no inferior a B-12.5.
5. Productos reforzados de redes soldadas o marcos de acero a granel. Todas las partes metálicas de las placas están protegidas con imprimaciones anticorrosivas.
6. Las características de los paneles de pared de tres capas están determinadas por las normas GOST No. 3110/2005 y GOST No. 13015/2003.
7. Si es necesario procesar las placas durante su instalación, el concreto reforzado se corta con círculos de diamante.

Tamaños de productos

1. El criterio principal para elegir losas de pared con sus propias manos es su tamaño. Deben especificarse en el diseño del edificio, teniendo en cuenta sus esquemas de diseño y planos de planta.
2. Las dimensiones y el espesor, el tamaño y el número de aberturas, las características técnicas de los paneles se determinan en función del proyecto.

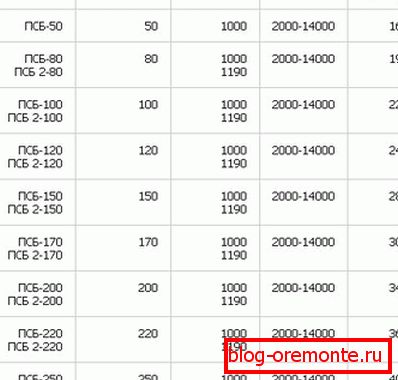

3. Tamaños típicos de losas para edificios residenciales: la altura es de un piso, el ancho es de una a dos habitaciones. Los paneles externos tienen aberturas de puertas y ventanas. Las placas para tabiques son sólidas o tienen entradas.
4. Los paneles para instalaciones industriales tienen una longitud de 6 metros, 9 y 12.

Presta atencion El grosor de las baldosas de pared debe seleccionarse según las condiciones climáticas en su área. También de gran importancia es la calidad térmica de los materiales de construcción utilizados. Los fabricantes producen productos con un espesor de 20/50 centímetros.

Etiquetado de productos

Los paneles están marcados con letras y números a través del tablero.

1. El primer grupo indica el tipo de placa y sus dimensiones: longitud, altura (en decímetros), espesor (en centímetros).
2. El siguiente fragmento determina la clase y el tipo de concreto: L - ligero, T - pesado, I - celular.
3. La tercera parte informa sobre la calidad adicional del producto.

Por ejemplo:

• La resistencia sísmica es más de 7 puntos - C;
• resistencia a las heladas por debajo de -40 grados - M;
• permeabilidad: especialmente baja - Oh, baja - P, normal - N.

Este grupo de marcas incluye indicaciones de las propiedades de diseño de los productos:

• su forma;
• configuración final
• el tipo y ubicación de las aberturas, si las hay;
• la forma de luz estroboscópica (si está presente) en las adyacencias de elementos adyacentes;
• tipo y ubicación de corrugado y puntos de venta de hipotecas;
• La presencia de estructuras de refuerzo para reducir la carga, debido a la deformación desigual de la cimentación.

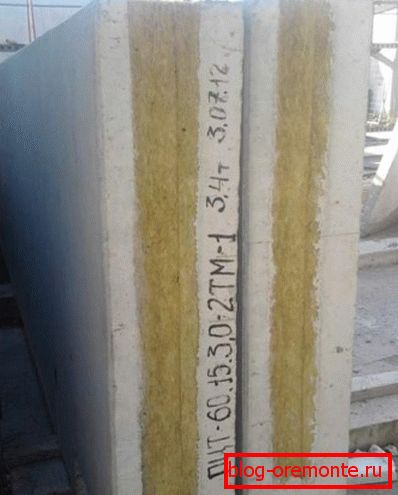

Pongamos un ejemplo de marcado: ПСТ 598-300-20.

• PST - panel de pared de tres capas;

598 cm - su longitud;

300 cm - su altura;

20 cm - su anchura.

Conclusión

Los paneles de hormigón armado de cercas, paredes y techos son parte integral de la construcción en masa moderna. El uso de nuevas tecnologías, materiales y soluciones de diseño en su fabricación permite optimizar la construcción de edificios.

Si se familiariza con el video en este artículo, obtendrá mucha información útil.
