Mezclador de concreto de acción forzada: tipos de

El mezclador de concreto es un elemento importante en el desempeño de cualquier trabajo de construcción, ya que permite no solo ahorrar tiempo y esfuerzo en la preparación del mortero, sino también mejorar la calidad del concreto. Es cierto que no todos pueden pagarlo, ya que el precio de las buenas hormigoneras es bastante alto. Sin embargo, puedes ahorrar dinero y hacerlo tú mismo.

A continuación, echamos un vistazo a las construcciones más comunes de las hormigoneras de acción forzada y consideramos en detalle cómo se pueden hacer de forma independiente.

Tipos de hormigoneras

Hasta la fecha, ninguna construcción puede prescindir de los mezcladores de concreto, porque físicamente es físicamente muy difícil mezclar la solución de cemento, arena y escombros con sus propias manos. Por lo tanto, no es sorprendente que este proceso haya sido automatizado durante mucho tiempo.

Debo decir que en los sitios de construcción puede ver una variedad de diseños de hormigoneras.

Sin embargo, todos se dividen condicionalmente en dos tipos:

• Acción gravitacional;
• Acción forzada.

Ahora considere las características de cada especie.

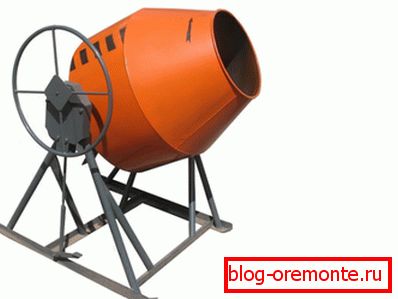

Hormigonera tipo gravedad

El principio de funcionamiento del aparato gravitatorio es que la mezcla se coloca en un tambor especial, que gira. En este caso, la solución gira con ella y cae lejos de las paredes bajo la fuerza de la gravedad. En las paredes del tambor hay cuchillas que mejoran la calidad del lote y tampoco permiten que la solución se pegue.

Este tipo de mezcladores de concreto es bueno porque pueden usarse para mezclar no solo soluciones de concreto, sino también cualquier otro tipo de mezclas líquidas y secas.

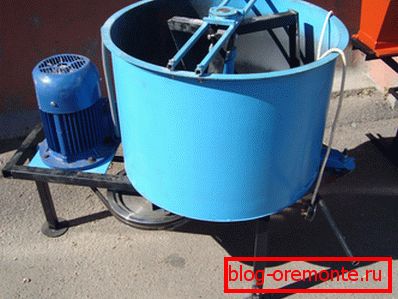

Hormigonera de tipo forzado

La principal diferencia de este tipo de aparatos es que el tambor en ellos permanece estacionario, y la agitación se produce debido a la rotación de las cuchillas. Dichos mezcladores de concreto se pueden usar cuando se mezclan cualquier tipo de mezclas de concreto.

Ni siquiera el mezclador más potente de este tipo es capaz de producir 0,1-0,45 metros cúbicos de solución en cinco minutos de trabajo. Además, el hormigón será más homogéneo que la mezcla fabricada en otros tipos de máquinas. El rendimiento depende en gran medida del volumen del tambor, así como del diseño de las cuchillas.

Fabricación de hormigoneras

Detalles de la construcción principal.

Mezclador de hormigón forzado своими руками изготавливается из нескольких основных узлов:

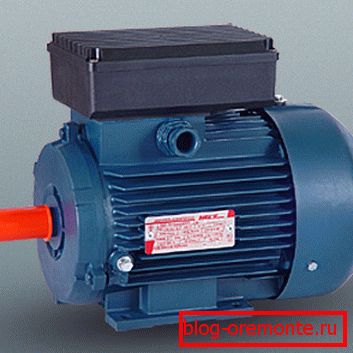

• Motor
• Caja de cambios
• Abuela a 200 l;
• Vala;
• Cuchillas
• Marcos
• Rodamientos

Además, para recopilar todos los detalles en una única estructura, necesita las siguientes herramientas:

• Búlgaro
• Taladro
• Maquina de soldar

Preparacion

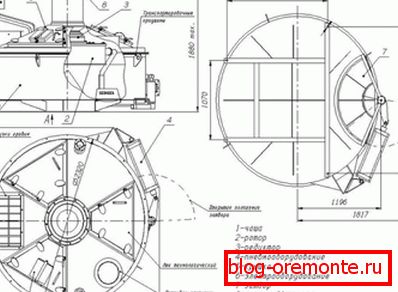

Antes de comenzar a trabajar, debe preparar los dibujos de una hormigonera de acción forzada. Esto facilitará un poco el trabajo y también le permitirá evitar errores y volver a trabajar.

Debo decir que hay varios diseños de tales unidades y, en primer lugar, difieren en la ubicación del tambor. Puede ser:

Los dibujos de un mezclador de concreto de tipo forzado se pueden realizar de forma independiente mirando las estructuras terminadas, o se encuentran en Internet.

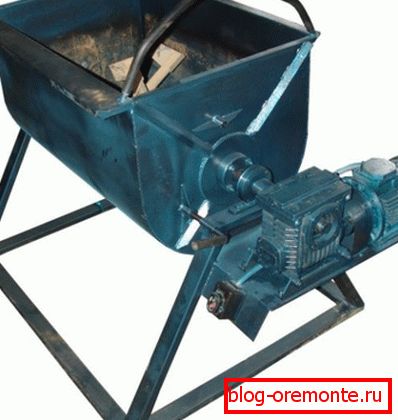

Montaje del mezclador con una disposición horizontal de un tambor.

Ahora veamos cómo un mezclador de concreto forzado va a hacer con un tanque horizontal:

• El primer paso es ensamblar el marco, para esto puedes usar las esquinas de metal.. La forma más fácil es hacer dos triángulos idénticos. Las esquinas están interconectadas por soldadura.

Dado que el diseño será bastante pesado, por un lado es posible proporcionar un eje con ruedas. En este caso, un triángulo de marco debe ser más pequeño que el otro. Su tamaño se selecciona en función del radio de la rueda.

• A continuación, en un lado del triángulo, es necesario soldar la plataforma para montar la caja de engranajes.
• Después de eso, un eje con dos soportes se une al bastidor, que están soldados a la caja de cambios.

• Luego se corta la pared lateral del cañón para cargar el tambor, después de lo cual se monta en el marco. El tambor puede fijarse rígidamente mediante soldadura, o girar alrededor de un eje, para facilitar la descarga de la mezcla terminada. En este caso, el diseño es más complejo, además, es necesario prever la fijación del tambor durante el funcionamiento del mezclador.
• A continuación, en la parte inferior del bastidor, se realiza una plataforma para el motor y se instala la unidad.. El montaje del motor se realiza mejor atornillando.
• Después de eso, las cuchillas se sueldan al eje del mezclador, lo que agitará la solución..
• Al final del trabajo, la caja de engranajes debe estar conectada al motor mediante un cinturón que accione la unidad.. Para ello, las poleas de ambos mecanismos deben ubicarse en el mismo plano vertical.

Sugerencia Para la fabricación del marco, puede utilizar las esquinas de la cama vieja.

Ahora que el mezclador de concreto hecho a sí mismo de acción forzada está listo, solo queda verificarlo en el trabajo.

Sugerencia En la fabricación de una hormigonera de este tipo, puede realizar un mango que permitirá que el eje gire mecánicamente. Gracias a esto, será posible utilizar una hormigonera incluso en ausencia de electricidad. Después de todo, es mucho más fácil girar el mango que amasar una solución concreta con una pala.

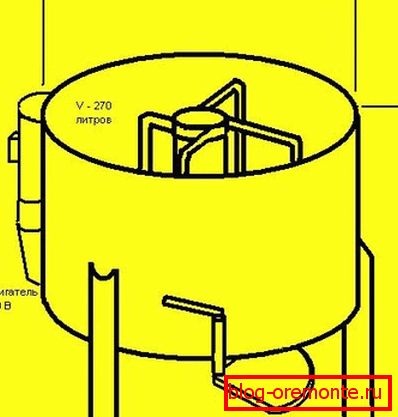

Montaje de una hormigonera con una disposición vertical del tambor.

El diseño del dispositivo de este tipo difiere significativamente de la máquina descrita anteriormente.

Para hacer un mezclador de concreto forzado similar con sus propias manos, debe realizar los siguientes pasos:

• El primer paso es cortar el fondo del cañón y cortar el cuello para proporcionar un agujero para el eje.
• Junto al cañón se deben soldar cuatro esquinas para crear un soporte. La parte inferior de las "piernas" reforzó los puentes, que servirán de base para la plataforma del motor y la caja de cambios.

• A continuación, debe instalar el eje en el tanque y realizar el sistema de su montaje. Como resultado, el eje debe estar rígidamente fijado al menos en dos puntos. Por ejemplo, en un barril es posible proporcionar un cojinete que sostendrá el eje.
• Junto al eje necesita soldar las cuchillas, que aseguran la mezcla de la solución.
• Después de eso, en la parte inferior debe realizar una plataforma para la instalación de los mecanismos restantes.
• El siguiente paso es instalar la caja de cambios y el motor, después de lo cual se coloca una correa en sus poleas que impulsan el accionamiento. Al instalar el motor, es deseable proporcionar un sistema de ajuste de la tensión de la correa.

Sugerencia Al realizar trabajos de concreto, se debe tener cuidado no solo de la hormigonera, sino también de las herramientas para el procesamiento adicional de materiales. La operación más común es el corte de concreto reforzado con círculos de diamante, así como la perforación con diamante de agujeros en concreto.

Aquí, tal vez, todos los puntos principales de la fabricación de hormigoneras. Por supuesto, su productividad no será tan alta como en el caso de las máquinas prefabricadas, que en los primeros 20 segundos agitan la solución hasta un 80 por ciento, pero es suficiente para realizar trabajos de construcción privados. Además, es posible mezclar con él usando una solución de concreto con escombros y sin relleno grueso.

Conclusión

Teniendo al menos un poco de experiencia con el metal y la máquina de soldadura, es muy posible hacer una hormigonera por su cuenta. Por supuesto, consideramos solo los puntos principales de la fabricación de la estructura, por lo que antes de comenzar a trabajar, debe considerar todos los puntos técnicos hasta el más mínimo detalle, o utilizar dibujos ya hechos.

El resultado de dicho trabajo será un ahorro significativo y, al mismo tiempo, simplificará el proceso de construcción. Desde el video en este artículo, puede obtener más información sobre este tema.
