M250 concreto - composición, propiedades, ámbito de

El concreto M250, o más bien el concreto B20 M250 se refiere a soluciones estructurales para el hormigonado de objetos civiles e industriales. Le diremos lo que significa el grado de concreto M250, su composición y propiedades, y también le mostraremos dónde se puede usar este material de construcción.

Marcas de hormigón М250

Definición y características.

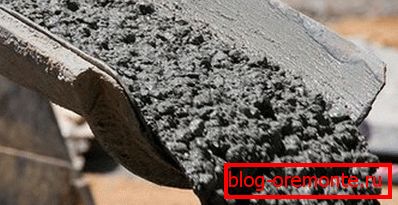

El concreto es uno de los materiales de construcción más populares, especialmente en términos de tecnologías modernas, donde la proporción de construcción sólida crece constantemente. Además, la demanda de productos prefabricados de concreto reforzado está en constante aumento, donde también se usa la composición del concreto M250.

Como se sabe, el concreto es un material similar a la piedra de origen artificial, que se obtiene después del endurecimiento de una mezcla seca, que consiste en cemento, piedra triturada, arena y algunos aditivos. Una de las principales características de este material es su resistencia a la compresión.

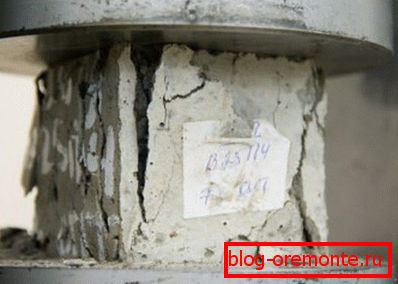

Para determinar esta resistencia del concreto, un cubo de concreto congelado con un lado de 150 mm se somete a una prueba de presión, como resultado de lo cual se determina el valor promedio de la fuerza aplicada por centímetro cuadrado de la superficie del producto, que este cubo puede soportar sin daños graves. El valor de la fuerza aplicada se indica en la marca con alguna aproximación.

En nuestro caso, la marca M250 significa que tenemos un material con resistencia a la compresión en el rango de 250 kgf / m2. cm, o para ser más precisos, entonces 262 kgf / sq. ver

Presta atencion Hay que decir que esta es información bastante escasa que indica la clase general de material y su resistencia a la compresión. Para aclarar parámetros adicionales, como resistencia al agua, resistencia a las heladas, resistencia a la tracción y flexión, densidad aparente, movilidad, etc. Se requiere conocimiento de otros indicadores.

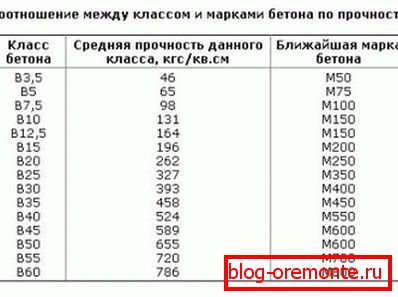

Según la clasificación de St SEV M250 corresponde a la clase B20, que se considera el paso principal de esta clasificación, mientras que M250 en nuestro país pertenece a marcas intermedias y, por lo tanto, se usa con poca frecuencia, lo que explica la baja popularidad y la baja demanda de este producto.

Las principales características técnicas del material se pueden representar en forma de dicha lista:

• Marca - M250;
• Clase - B20;
• Resistencia a la compresión - 262 kgf / cm2;
• Resistencia a las heladas - F100 - F150, cuando se usa granito triturado - F El uso de aditivos especiales puede aumentar esta cifra al valor deseado;
• Resistencia al agua - W El uso de escombros de granito puede aumentar la resistencia al agua a W6, es posible un aumento adicional con el uso de aditivos especiales: repelentes al agua, plastificantes y puzolanas;
• La densidad del concreto M250 es de aproximadamente 2350 kg / m3, lo que le permite clasificarse como leyes pesadas. Sin embargo, la gravedad específica del concreto М250 puede variar dependiendo de los agregados utilizados, la relación agua-cemento y el método de compactación de la solución, así como de los aditivos de sellado;
• La movilidad de la marca nombrada de concreto premezclado terminado varía según los requisitos de fundición y composición y puede tomar valores de P2, P3, P4.

Presta atencion Basado en la lista de características, es posible definir este tipo de concreto como un material pesado de resistencia media y resistencia a las heladas, resistencia al agua y movilidad normal, lo que lo hace absolutamente aceptable para la ingeniería civil.

Composicion

Consideramos el caso clásico del concreto de cemento, por lo que su composición no difiere de otros materiales similares.

Para la preparación de este tipo de solución de concreto usando los siguientes componentes:

1. Astringente. Aquí se utiliza el cemento Portland de los grados M400 - M500, que permite alcanzar la relación agua-cemento más óptima, mientras que el precio de la solución sigue siendo aceptable;
2. Agregado fino. Use diferentes tipos de arena natural, previamente lavada de partículas de arcilla y polvo. No hay requisitos especiales para ello, es suficiente para cumplir con GOST 8736-93;
3. Agregado grueso. Usan grava, piedra caliza y escombros de granito, el primer tipo es el más común, la piedra caliza se considera menos duradera y resistente al frío, y el granito se considera demasiado caro. La piedra triturada debe probarse para determinar su resistencia, resistencia a las heladas y resistencia al agua, es deseable que estos indicadores excedan los estándares para el concreto de esta marca aproximadamente dos veces;
4. Suplementos especiales. El contenido de plastificantes en la producción de concreto premezclado debe ser de al menos 5,8 kg / m3 de acuerdo con GOST 8736-93. Además, se añaden a la composición la incorporación de aire, sellado, repelente al agua, antiséptico y otros aditivos específicos.

Presta atencion Si se planea cortar concreto reforzado con círculos de diamante, esmerilar o taladrar con diamante los orificios en el concreto, entonces es mejor usar piedra triturada de piedra caliza, ya que es mejor para tal procesamiento.

Composicion и пропорции бетона М250 на 1м3 согласно государственному стандарту принимается 1:2.1:3.9 по массе и 1:1.9:3.4 по объему для цемента марки М400.

Si utiliza cemento de grado M500, esta relación será de 1: 2.6: 4.5 en peso y de 1: 2.4: 3.9 en volumen.

Presta atencion Si necesita cumplir con el proyecto, donde se indica exactamente tal grado, debe ordenar la entrega de concreto premezclado al objeto. En la fabricación de la solución con sus propias manos, la instrucción requiere pruebas obligatorias del producto terminado en el laboratorio, de lo contrario es imposible asignarle una marca.

Conclusión

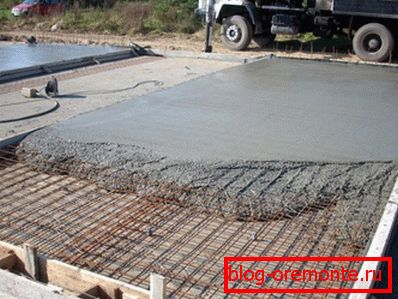

El mortero para concreto M250 se utiliza para la construcción de bases monolíticas, de listones y bandas, cinturones y bases reforzados, mauerlatov, losas de piso, plataformas y caminos con poca carga, particiones de paredes y muros de apoyo en construcciones de baja altura. El video en este artículo mostrará el proceso de aplicación y fabricación de este tipo de materiales de construcción.
