Hormigoneras eléctricas: dispositivo, principio de

La mecanización de la construcción y el uso del trabajo mecánico permitieron a una persona alcanzar los resultados de los que puede presumir la civilización moderna. Para mantenernos al día con la tendencia general, deseamos revisar las características principales de las máquinas mezcladoras de concreto y descubrir qué es el circuito eléctrico de la hormigonera, cuál es su diseño y sus propiedades básicas.

Mezcladoras de concreto

Propósito

Prácticamente cualquier construcción moderna no funciona sin el uso de mezclas de construcción secas a partir de las cuales se preparan materiales tales como concreto, mortero de mampostería, mortero para soleras para pisos, yeso, etc. Para preparar estos materiales, deben cerrarse con agua en la proporción correcta y mezclarse bien.

La calidad y las características de la solución terminada, ya sea de hormigón, yeso o mampostería, dependen directamente de la eficiencia de mezclar los componentes de la mezcla de construcción. El concreto con agregados medios y gruesos depende más significativamente de la distribución adecuada de los ingredientes durante la mezcla, razón por la cual el dispositivo se llama mezclador de concreto.

Además, es el hormigonado que requiere cantidades significativas de material, especialmente al construir una base y verter soleras de piso.

Presta atencion Cuando se realicen estructuras masivas, como cimientos, se debe trabajar de una sola vez para que la estructura sea monolítica. Esta condición requiere una cierta velocidad de trabajo y, por lo tanto, la disponibilidad constante de concreto prefabricado.

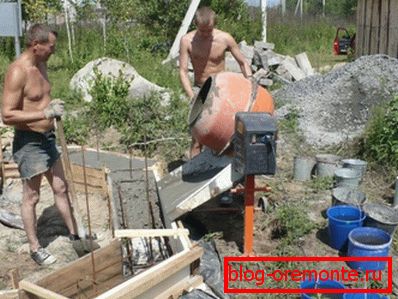

Para proporcionar la cantidad correcta de material preparado con sus propias manos y una pala, necesita algunas personas que solo estarán ocupadas preparando y mezclando concreto. Si calculamos cuánto costará el trabajo de estas personas como resultado, se puede concluir que el uso del trabajo manual simplemente no es rentable.

Si planea trabajar de forma independiente o con la ayuda de uno o dos trabajadores de servicios públicos, entonces sin un mezclador de concreto simplemente no puede hacer frente al hormigonado físicamente, ya que constantemente tendrá que distraerse con la preparación de una nueva porción de concreto. Como resultado, no tendrá tiempo para llenar todo el volumen en un turno y romper la tecnología de trabajo.

En la práctica, el trabajo se realiza con mayor frecuencia en paralelo, y el mortero se necesita constantemente para diversas necesidades: hormigonado, colocación de ladrillos, construcción de soleras y correas reforzadas y yeso. La estacionalidad del trabajo tampoco permite estirar las actividades de construcción, y por lo tanto, sin la mecanización y el uso de máquinas, su construcción durará muchos años.

Presta atencion Las hormigoneras se utilizan para preparar morteros a partir de mezclas secas, agua y rellenos necesarios para las actividades y procesos principales de la construcción moderna: hormigonado, colocación de ladrillos, enlucido, acabado y otros. El uso de automóviles eléctricos simplifica enormemente, reduce el costo y acelera la construcción.

Dispositivo y variaciones

Para no equivocarse al elegir y comprar un instrumento, uno debe entender su estructura y principio de operación.

Esto es bastante simple, porque la máquina consta de solo seis nodos principales:

1. Marco de soporte. Esta es la estructura de soporte a la que se adjuntan los nodos restantes. Como regla general, está hecho de acero y tiene un chasis para mover la máquina alrededor del área;
2. Tambor mezclador. Este es el tanque en el que se mezcla la solución. Dependiendo del diseño de la máquina, puede ser móvil o fijo, en el segundo caso tiene cuchillas móviles para mezclar, está hecho de acero o hierro fundido;
3. Motor eléctrico para hormigonera. - esta es una máquina eléctrica asíncrona monofásica que funciona con una corriente alterna de 50 Hz de una fuente de voltaje de 230 V. También hay motores eléctricos trifásicos más potentes para mezcladoras de concreto, pero se instalan en equipos profesionales que operan desde una red de 380 V. La potencia de una máquina doméstica ordinaria generalmente no excede 1 kW ;
4. El circuito eléctrico para iniciar y apagar la unidad, que consiste en un interruptor de botón, condensadores y condensadores (según el esquema de conexión del motor), a veces hay una protección automática. El equipo eléctrico debe estar protegido de manera confiable contra la entrada de escombros, polvo, agua y otras sustancias indeseables con una carcasa especial; los conductores y contactos deben estar aislados y ocultos en los bloques de terminales;

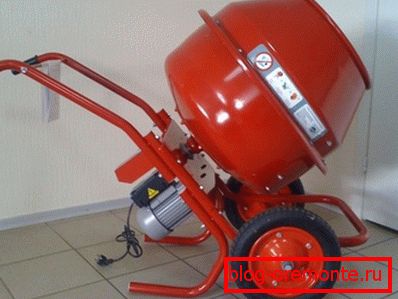

5. Mecánica para transferir el par del eje del motor al tambor.. Hay engranaje y brida, el primero se considera más eficiente, pero también más caro. A menudo se utiliza la cadena o la transmisión por correa desde el eje hasta la rueda dentada giratoria;
6. El mecanismo de inclinación y fijación del tambor con una placa de cabeza móvil.. Sirve para descargar el hormigón acabado, facilita el cuidado y el trabajo.

Por el principio de los dispositivos de mezcla son de tipo forzado y gravitacional. El primer tipo consiste en un tambor estacionario y giratorio en el eje de la cuchilla, que mezcla el contenido del tambor.

Las máquinas de gravedad están equipadas con un tambor giratorio con cuchillas fijas soldadas a su pared interior. La mezcla es capturada por las cuchillas y se eleva con el giro del tambor, y luego cae bajo la acción de la gravedad mientras se mezcla.

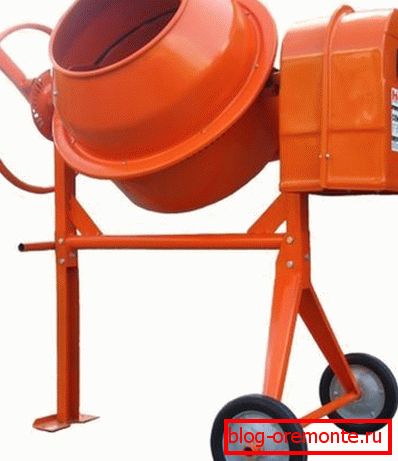

Para las necesidades generales de construcción, se utilizan máquinas de gravedad, ya que permiten trabajar con todo tipo de morteros, incluido el hormigón pesado sobre áridos gruesos. Además, son más económicos.

Una característica importante de un mezclador de concreto es el volumen de su tambor. Hay modelos con un volumen de 46 a 300 litros o más. Para reparaciones en un apartamento o casa, la construcción de pequeñas dependencias, otras actividades de esta magnitud, un agregado de 50 a 100 litros es suficiente.

  Presta atencion Si tiene una construcción capital de una casa, una casa de verano o un garaje grande, entonces necesita comprar un automóvil de 100 a 150 litros. Para garantizar el trabajo de una brigada de 5 o más personas, es mejor buscar un modelo con 200 litros o más.

Criterios de selección del modelo

Entonces, descubrimos el dispositivo y las variedades, ahora podemos discutir los criterios para elegir un modelo en particular al momento de la compra. Como descubrimos anteriormente, necesitamos un agitador gravitacional, es decir, equipado con un tambor giratorio con cuchillas fijas.

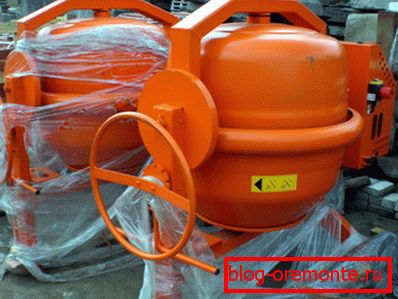

A continuación, debe determinar el volumen y la capacidad de la unidad, ya que estos indicadores están interrelacionados. Como regla general, el fabricante encuentra la relación volumen / potencia más óptima, pero entre las dos opciones con un volumen igual, debe elegir la que sea más potente, ya que su recurso será mayor.

Ya hemos hablado sobre la elección del volumen: 50-100 litros para las necesidades de reparaciones y construcción en pequeña escala, 100-150 litros para la construcción de capital con una pequeña brigada, 200 o más litros para la construcción de capital con 5 o más personas.

  Presta atencion Se debe prestar especial atención a la calidad de los materiales utilizados. El grosor del acero en las paredes del tambor no debe ser inferior a 1 mm, mejor, si es de 2 o más milímetros. Hay modelos con tambores de hierro fundido de paredes gruesas, que sirven más tiempo.

El marco también debe ser lo más fuerte posible y consistir en un buen acero de espesor suficiente. Preste atención a la calidad de la pintura y recubrimientos anticorrosivos. Si el bastidor está equipado con un chasis, debe tener un mecanismo de freno y ser sólido, ya que la herramienta es bastante pesada.

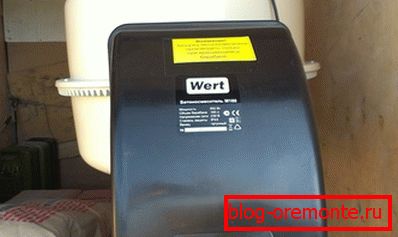

  Presta atencion La parte eléctrica de la máquina debe montarse de acuerdo con las normas de SNiP adoptadas para el trabajo eléctrico. Un buen automóvil se distingue por el doble aislamiento de alta calidad, la conexión de contacto confiable, la presencia de bloques de terminales cerrados y el uso de conductores de cobre.

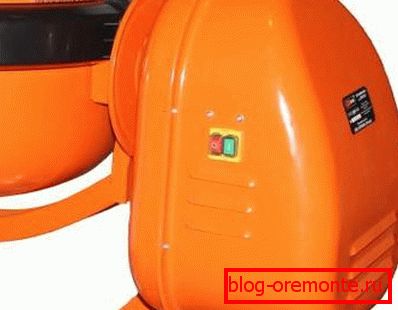

La parte eléctrica debe estar cubierta de manera segura con una cubierta protectora que protege el circuito de la humedad, el agua, el polvo, la suciedad y los residuos. Además, dicha carcasa evita que el operador entre en contacto con los componentes energizados del dispositivo.

  Presta atencion Dar preferencia a los modelos con una cantidad mínima de piezas de plástico y paredes delgadas, en términos de resistencia y confiabilidad de la construcción, determinando los indicadores de calidad.

Si observa cuánto cuesta una litera eléctrica de 46 litros, puede imaginar aproximadamente el volumen de la inversión mínima. Como regla general, la cantidad comienza desde 5-6 mil rublos y aumenta con el volumen y la capacidad de la unidad.

La fabricación de concreto no es cortar concreto reforzado con círculos de diamante y no perforaciones de diamante en el concreto, donde las herramientas a menudo se alquilan debido a su calidad y costo.

Conclusión

El uso de una hormigonera eléctrica simplifica, acelera y reduce en gran medida el costo de la construcción. En algunos casos, con grandes cantidades de trabajo, es prácticamente imposible prescindir de esta unidad.

El video en este artículo demuestra el trabajo de un mezclador eléctrico para concreto.
