Hormigonera manual: diseño de construcción de recetas,

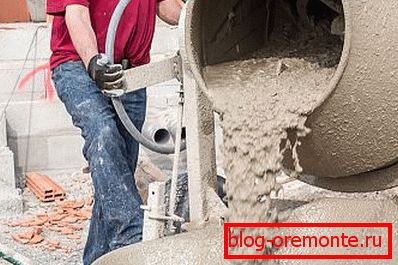

Mezclar la mezcla de cemento es un proceso bastante laborioso que requiere mucha energía. Y si no hay oportunidad de comprar o alquilar una hormigonera, y el volumen de trabajo es bastante grande, es hora de pensar en la mecanización de este proceso. Una buena opción es una hormigonera manual, y le informaremos sobre este simple dispositivo.

Parte teórica

En primer lugar, conozcamos algunos aspectos teóricos. Esto permitirá comprender mejor algunas de las características de la unidad.

¿Por qué no usar un taladro?

Muchas personas probablemente hagan esta pregunta. A primera vista, parece que es mucho más fácil arreglar una boquilla especial en el taladro y usarla como mezclador.

Sin embargo, este método tiene ciertas desventajas:

• Cualquier herramienta eléctrica no está diseñada para un funcionamiento continuo. En este modo, el dispositivo simplemente se rompe rápidamente. Si toma descansos con regularidad, es posible que no tenga tiempo y la solución comenzará a ponerse en marcha antes de tiempo.
• Para mezclar bien la mezcla, se requiere que una herramienta de trabajo se mueva constantemente de lado a lado. El taladro tiene un peso decente, por lo que este procedimiento será extremadamente difícil.

• Este método es casi imposible remover la solución por completo. En lugares de difícil acceso, los componentes permanecerán sin mezclar. El resultado será una gran cantidad de matrimonio.
• Finalmente, este método conllevará un gran número de salpicaduras.

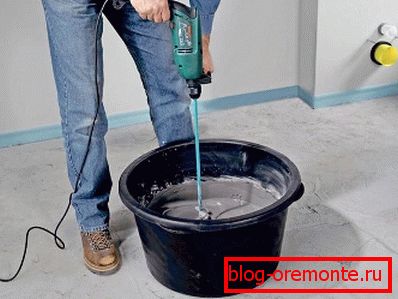

Sin embargo, si estamos hablando de una pequeña porción (varios cubos), es mejor usar un mezclador de construcción y un balde. Sin embargo, la mayoría de las veces es necesario preparar una cantidad mucho mayor de la mezcla deseada. ¿Qué hacer en esta situación?

Solo una salida: utilizar un dispositivo más avanzado. Tal es una hormigonera.

Principios de trabajo

Si está interesado en este tipo de dispositivo, probablemente quiera saber cómo funciona este milagro.

Hay muchos principios de trabajo, pero tres de ellos se usan activamente:

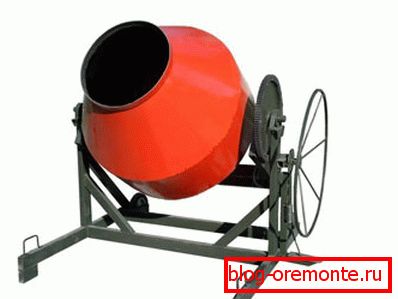

• Gravitacional: el contenedor con la solución está sobrecargado, como resultado cae sobre sí mismo, creando el efecto de la mezcla. Este método es adecuado para pequeños volúmenes. Además, cabe destacar que el hormigón se obtiene de calidad satisfactoria.

Interesante: este principio no se aplica a escala industrial.

• Vibrante: el contenedor es estacionario, y un mezclador especial provoca la compresión y mezcla de la mezcla. Como resultado, se mezcla muy bien y la solución es muy densa. El único inconveniente de este método es el enorme costo de energía, por lo que se utiliza solo en los casos en que se requiere una calidad perfecta de la mezcla (por ejemplo, cuando se construyen represas).

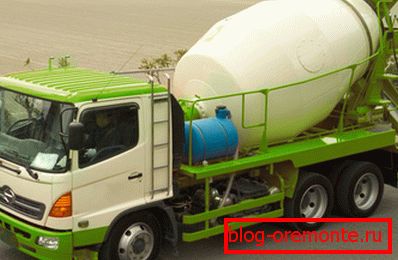

• Mecánica forzada: recuerda el método ya descrito con un taladro. Sin embargo, a menudo se combina con otros: por ejemplo, cuando el mezclador funciona en una tina que gira constantemente.

Cómo mezclar el hormigón a mano o con una herramienta eléctrica, tú decides. Le daremos algunas recomendaciones para la fabricación de equipos de mano.

Haciendo recetas

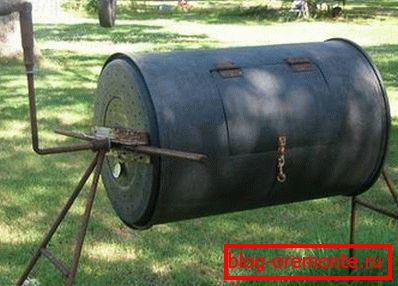

Las instrucciones a continuación le indicarán cómo crear un dispositivo de este tipo. Hay muchas opciones, pero consideramos las más primitivas. Es perfecto para uso privado, es decir, donde no se requieren grandes volúmenes en un corto período de tiempo.

Búsqueda de materiales

El primer paso siempre debe ser cálculos. Tal medida permitirá alcanzar el resultado deseado sin cometer errores.

Entonces, necesitas hacer lo siguiente:

• Найти емкость (это может быть любая бочка объемом 100-250 литров, главное целая). В идеале у нее должна быть «родная» крышка.

Importante: evalúe el estado del metal, si está severamente afectado por la corrosión y el óxido, entonces no es deseable usarlo. De lo contrario, hay una alta probabilidad de grietas que pondrán una cruz gruesa sobre todos los esfuerzos.

• Si no se encontró la tapa, entonces tendrá que cocinar usted mismo. Por lo tanto, es necesario encontrar una hoja de metal de tamaño adecuado.

• También necesitarás encontrar algunos tubos, piezas de refuerzo o esquinas. Estos elementos son necesarios para crear un marco en el que se apoyará el dispositivo deseado.
• También necesitará una máquina de soldar. Hoy en día, estos dispositivos son económicos, tienen poco peso y operan desde una red estándar de 220 voltios. Por lo tanto, es razonable alquilarlo o incluso comprarlo.
• No te olvides del molinillo. Sierras manuales de metal - un verdadero trabajo duro. Abastecerse de unos pocos discos, porque estos elementos rápidamente se vuelven inútiles.

Marcado y validación

Las materias primas y las herramientas están listas. Antes de comenzar a trabajar, debe verificar todo y hacer algún marcado.

Entonces, haz lo siguiente:

• Una vez más revisamos el barril, porque en caso de que esté defectuoso, la hormigonera manual simplemente no funcionará. Es aconsejable hacer tapping para determinar su fuerza.
• Las inspecciones adicionales deben someterse a los elementos del bastidor (por la presencia de óxido y daños, ya que llevarán una carga enorme) y herramientas.

• A continuación, debe marcar el centro en la parte inferior del barril y en su tapa. En esta etapa es imposible cometer un error, dos puntos deben ubicarse estrictamente en una línea.
• También se requiere identificar la ubicación de instalación del marco. Pueden ser diferentes, dependiendo del diseño elegido.

Consejo: compruebe la estanqueidad del recipiente en esta etapa. Para hacer esto, vierta agua hasta el borde e inspeccione si hay fugas.

Soldadura

Ahora es el momento de procesos más responsables y complejos. Recuerde que en esta etapa el costo del error es muy alto.

Entonces, necesitas hacer lo siguiente:

• Perforamos agujeros en el centro del fondo y cubrimos. Su tamaño debe ajustarse al marco previsto.
• A continuación, suelde la brida con el eje en el centro de la parte inferior. Desde el exterior tendrá que arreglar el rodamiento.
• La brida con cuchillas debe estar soldada a la tapa. Estos elementos agitarán la mezcla durante la rotación del mango. Deben ser al menos tres.

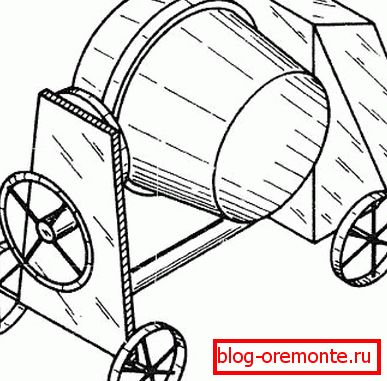

• Entonces necesitarás soldar el bastidor. Puede hacerlo en la forma de la letra "A". También permita la opción de instalar las ruedas en ellas, lo que le permitirá mover el dispositivo libremente.

En general, en esta etapa deberá mostrar un poco de imaginación y habilidad artística. También puede utilizar esquemas prefabricados, de los cuales hay un gran número. No hay instrucciones especiales sobre la forma y la ubicación de los bastidores.

Finalización

Es hora de que el acorde final.

El ejercicio requerirá lo siguiente:

• Corte un agujero de al menos 35x35 cm en el lado del tanque. Será necesario para cargar los componentes iniciales y verter la mezcla terminada.
• Cortar debe moler. Al mismo tiempo, tenga cuidado de no dañar la pared en sí.

Presta atencion Cuanto más estrecho sea el disco, más densa será la conjugación de la pared y la escotilla.

• Cortar el elemento se debe poner en el bucle. La puerta habitual encaja. En este caso, los agujeros deben tratarse con cualquier sellador para evitar fugas.
• A la parte del barril donde se encuentran las cuchillas, suelde el mango. Debe ser largo y lo más fuerte posible (las cargas serias actuarán sobre él).

Mejora de diseño

Si hay un deseo, puede hacer una actualización de este diseño. Esta necesidad surge cuando se trata de grandes porciones de la solución. El equipo primitivo requerirá mucha mano de obra.

Es posible hacer un mezclador convencional que vibre. Para hacer esto, necesita conectar un perforador con un mecanismo de percusión. Se encargará de la parte del trabajo que más tiempo consuma.

Sin embargo, muy a menudo un dispositivo de este tipo no es muy eficaz. Esto se debe a errores muy populares.

Queremos que aprendas solo de los errores de otros, por lo que te los daremos a continuación:

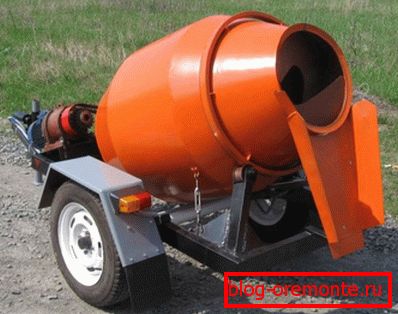

• Forma incorrecta del tanque. Debe ser redondo, no ancho y tener gran altura. Lo ideal es que el tamaño del vibrador sea varios centímetros más pequeño que el radio de la bañera.

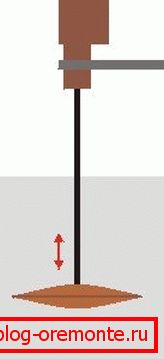

• Vibrador plano. Recuerde que no puede utilizar, por ejemplo, una lámina de metal como vibrador. Debe tener una forma curva (se muestra un ejemplo en la imagen de abajo).

• Vibrador demasiado grande. Recuerde, cuanto menor es la capacidad de perforación del concreto, menor debe ser el diámetro del disco. Así, por ejemplo, con una potencia de 1,3 kW (el indicador más popular en la actualidad), el disco debe tener un diámetro de unos 25 cm.

Обратите внимание! Если не соблюсти данное указание, раствор не будет «раскачиваться», то есть не перемешается должным образом.

• Posición incorrecta del vibrador. Debe colocarse estrictamente a lo largo del eje central del contenedor (de lo contrario, la mezcla no será uniforme). La distancia al fondo debe ser aproximadamente igual al diámetro del disco.

Si sigue todas las instrucciones presentadas anteriormente, puede convertirse en el feliz propietario de un mezclador rápido y barato. Con una potencia promedio del perforador, 5–10 minutos serán suficientes para la preparación (dependiendo del volumen de la bañera). En este caso, no dedicará mucho esfuerzo a esta manipulación.

Posleslovie

Вот вы и узнали, как создается ручная бетономешалка своими руками, но если вам не удалось понять всех тонкостей, то не переживайте. В представленном видео в этой статье вы найдете дополнительную информацию по данной теме. С его помощью вы сможете постичь все нюансы (см.также статью «Бетоносмеситель СБР: разновидности, особенности конструкции и принципы работы»).
