Hormigonera de fabricación propia: ¿es posible? auto

Cualquier constructor podrá decir que la preparación de la solución manualmente en cualquier capacidad con una pala o una picadora es extremadamente difícil, especialmente cuando se necesita mucho, por lo tanto, la hormigonera, ensamblada con sus propias manos, puede ser una alternativa al trabajo manual y al ensamblaje de fábrica. Por supuesto, el mecanismo de producción de artesanías debe diferir favorablemente en valor, de lo contrario no tiene sentido, es más fácil alquilarlo o comprarlo en una tienda.

Поэтому составные элементы механизма должны быть, что называется «под руками», а само устройство - наиболее простым. Сейчас мы постараемся собрать такую конструкцию, которая доступна для любого домашнего мастера, а также посмотрим видео в этой статье, наглядно затрагивающее нашу тему.

Hazlo tu mismo

Lo que necesitamos

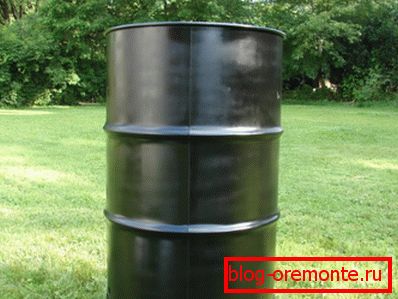

• En primer lugar, para hacer una hormigonera con nuestras propias manos, necesitaremos un tanque y para esto, lo mejor posible, un barril de metal viejo se ajustará, siempre que no se oxiden.. Sin embargo, incluso si hay daños mecánicos, deben repararse soldando un parche de chapa metálica allí o usar este lugar para la apertura de carga y descarga. El contenido inicial de tal tanque no importa, porque el olor en este caso no es un obstáculo, especialmente porque desaparecerá en varios lotes.
• También necesitará una pieza de tubo metálico de unos 40-50 mm de diámetro, así como bridas, pero aquí es un poco más complicado. Sin embargo, aunque su precio en la tienda no es muy alto, es mejor buscar esas piezas en casa. Es muy posible que se encuentren entre las piezas de automóviles antiguas y solo tendrá que modificarlas al tamaño deseado. Además, necesitará accesorios suaves para la sección de la compuerta de 14-16 mm, un perfil metálico diferente para el sistema de soporte (ángulo, canal, tubo cuadrado y similares, todo lo que existe en el hogar), así como pernos y tuercas para la fijación.

Nota Dichos elementos para el ensamblaje no son necesarios para mirar en su garaje; a menudo se pueden encontrar en los puntos de entrega de chatarra o simplemente preguntar a los vecinos.

Empezando

En primer lugar, volveremos a trabajar (si es necesario, repararemos) los barriles que tenemos y tenemos que encontrar un centro en ambos extremos o fondos. Será bastante sencillo hacer esto: cubra la culata con una hoja entera de papel y gánelo a lo largo del borde del barril (como una junta). Luego, doble la hoja redonda resultante por la mitad y en dos direcciones marque el diámetro: el punto de intersección de las líneas diametricas estará exactamente en el centro.

En estos lugares, debe fijar las bridas, pero primero debe hacer orificios para el eje con pernos, utilizando para este propósito pernos de al menos 8 mm de diámetro; después de todo, la carga será grave.

Также вам нужно будет вырезать прямоугольное отверстие сбоку, примерно, 300×250 мм - здесь в дальнейшем вы прикрепите загрузочно-разгрузочную дверцу. По краям этого люка для герметизации нужно наклеить полоски из мягкой резины шириной 5-10 мм, только для этого тщательно зачистите поверхность, иначе при работе прокладки отклеятся.

Мы рассматриваем, как сделать своими руками бетономешалку, и переходим к крышке - её размеры должны превышать размеры люка - в данном случае достаточно будет 280×340 мм - чтобы крышка плотно перекрывала отверстие. В качестве навесов лучше всего использовать карточные петли (несъёмные), чтобы крышка не упала во время работы.

Para cerrar, debe usar una esquina presionada contra los pernos, pero la mejor manera de hacerlo es usar los pestillos de bloqueo del mosquetón, si hay alguno en el hogar, esto es muy conveniente.

Ahora vaya a las bridas de montaje; necesitan 4 piezas: 2 en cada extremo, por dentro y por fuera. Podemos suponer que esta es una instrucción obligatoria; el hecho es que los barriles están hechos de chapa de acero fino, que simplemente no soportará la carga, si la brida se fija con pernos directamente al fondo, pero si sostiene la hoja de metal en ambos lados, resistirá, ya que Será distribuido uniformemente.

Usted hace un eje con la tubería que se colocó por adelantado, solo trate de asegurarse de que el diámetro interior de las bridas coincida con el diámetro exterior del eje, es decir, la tubería y escalden la unión.

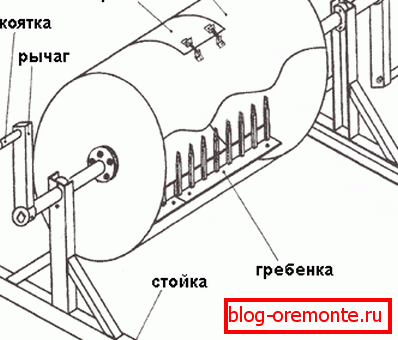

Acople una palanca al eje; para esto puede usar una tira de metal gruesa o piezas de refuerzo con una sección transversal de 14-16 mm y puede hacer un mango del mismo refuerzo (pero seguramente de pared lisa) y todo esto puede fijarse mediante soldadura eléctrica, y para facilitar la rotación de un tubo. diámetro ligeramente mayor.

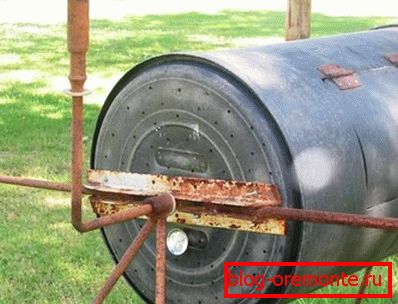

Es de destacar que la hormigonera de un matraz con sus propias manos se realiza en el mismo principio.

Мы продолжаем рассматривать тему, как изготовить бетономешалку своими руками и теперь сделаем три-четыре гребёнки, которые будут помогать смешивать компоненты между собой и для этого можно использовать металлический уголок 50×50 мм и гладкостенную арматуру или квадрат сечением 14-15 мм (узнайте здесь, как забетонировать столб).

Los pines se afilan mejor para que la solución fluya libremente desde ellos sin formar crecimientos, y colóquelos a una distancia de 50 mm entre sí y suelde a la esquina si es redonda o atornillada si es cuadrada. Dado que la esquina de toda la longitud del cañón será muy incómoda de montar, entonces cada uno de los peines se cortará mejor en dos partes, fijándose a la pared con pernos de 6-8 mm de diámetro.

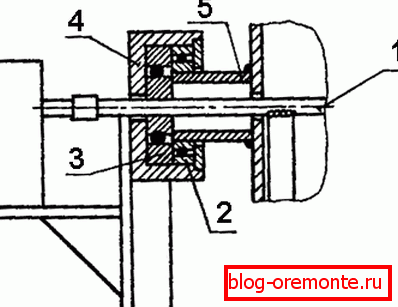

La cama se puede ensamblar desde el perfil más diferente, la condición principal que resultó ser lo suficientemente fuerte - todo encajará aquí - una esquina, un canal, un tubo de perfil e incluso accesorios gruesos. Por supuesto, será muy bueno si puede encontrar los cojinetes del eje adecuados para el eje, encajarlos y fijarlos, habiendo colocado un asiento en las orejas de la cama para poder extraer el cañón, pero al mismo tiempo, esto asegurará la libre rotación.

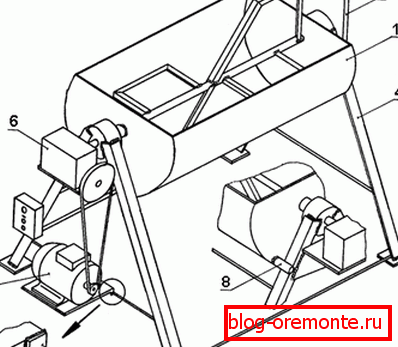

De acuerdo con un esquema muy similar, puede instalar una caja de engranajes para una hormigonera, con sus propias manos armando una unidad eléctrica de un motor de 220 V, si todo esto se encuentra en su garaje, entonces ese dispositivo será muy conveniente. Pero aquí no debemos olvidar que su objetivo es ensamblar una unidad práctica y barata; de lo contrario, es mejor alquilar una hormigonera.

Nota Si aún decide usar un motor eléctrico, entonces es mejor que use un motor monofásico de 2,2 kW, aproximadamente 1500 rpm, aunque este parámetro no es crítico, ya que está controlado por los diámetros de las poleas. Tampoco olvide que cuanto más simple sea la construcción, más fácil será reparar la hormigonera con sus propias manos.

Conclusión

Также, используя принцип вышеописанной конструкции, будет возможен такой вариант, как бетономешалка на трактор своими руками. Только здесь шкив на редуктор вам нужно будет прилаживать от дизеля (см.также статью «Железобетонные прогоны – все, что нужно знать о данном виде конструкций»).

Asamblea exitosa!
