Fosa séptica de anillo de hormigón: puntas de diseño y

¿Cómo funciona un tanque séptico? ¿En qué se diferencia un tanque séptico de anillos de hormigón de dos cámaras de una cámara única? ¿Cuál debería ser el tamaño de los anillos, cuál es la profundidad óptima de las cámaras? Estas y muchas otras preguntas tenemos que encontrar respuestas junto con el lector.

Esquema de trabajo

El principio de funcionamiento de la fosa séptica de anillos de hormigón hace, en general, no es diferente de cualquier otro derrame del tanque séptico:

1. Los efluentes ingresan al tanque de sedimentación primario, donde se mantienen durante mucho tiempo. Su separación ocurre gradualmente: las fracciones ligeras forman una costra en la superficie; pesado - se asientan en la parte inferior en forma de limo. El agua en el centro del sumidero está relativamente limpia (el grado de purificación alcanza el 60%).
2. A través de una forma especial de desbordamiento, que atrae agua por debajo de la superficie, el agua purificada cae en el tratamiento posterior del suelo. Con suficiente absorbencia de suelo para este propósito, se utiliza el llamado pozo de filtrado; Si el suelo absorbe agua lentamente, se construye un campo de filtración.

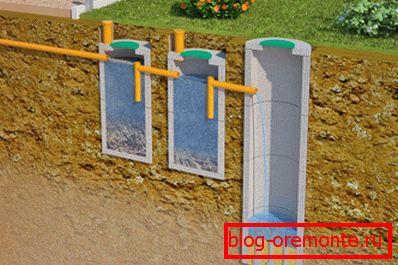

Preste atención: hemos descrito el tanque séptico de anillos de hormigón más simple, de una sola cámara. La conexión en serie en una sola cadena de dos o más tanques de sedimentación mejorará la calidad del tratamiento de aguas residuales.

Diseñando

¿Qué problemas tenemos que resolver en la etapa de diseño?

• La ubicación del tanque séptico en el sitio.
• La elección del método de disposición de aguas residuales tratadas.
• La elección de los tamaños de un colono (tanques de sedimentación) y el pozo de filtración o un campo de filtración.

Ubicacion

Algunos deseos para la ubicación del tanque séptico son bastante obvios:

• En una parcela con pendiente, es mejor colocarla debajo de la casa en una pendiente. La instrucción está relacionada con el hecho de que el agua en las aguas residuales se mueve por gravedad: si elige un lugar más arriba de la pendiente, el sumidero tendrá que ser enterrado mucho más profundo.
• Es mejor que la dirección predominante del viento no lleve olores del tanque séptico a la casa.
• La profundidad del fondo del tanque de sedimentación y el pozo de filtración o campo de filtración deben estar por debajo del nivel de congelación. De lo contrario, en invierno, las alcantarillas quedarán paralizadas.

Además, la disposición de un tanque séptico de anillos de hormigón es imposible cerca de algunos objetos:

Volumen de sumidero

Para que el efluente pase por una separación completa, el volumen del clarificador primario (o, en el caso de un tanque séptico con múltiples cámaras, el volumen total del clarificador) debe ser igual o superior al volumen de efluente de tres días.

¿Cómo calcularlo?

• Si se instalan medidores de agua en el suministro de agua fría y agua caliente, el volumen de agua residual puede considerarse igual a la suma del flujo de agua fría y caliente durante el período de tiempo correspondiente.
• En otros casos, se calcula sobre el consumo promedio diario de agua de 200 litros por persona. Entonces, para una familia de 3 personas, el volumen mínimo del tanque de sedimentación es 200 x 3 x 3 = 1800 litros, o 1.8 m3.

Dimensiones típicas de los anillos de hormigón para tanque séptico: diámetro de 1,6 metros a una altura de 0,9 metros.

Объем, соответствующий одному кольцу, равен произведению квадрата радиуса цилиндра на число «пи» и высоту цилиндра: 0,8^2 х 3,14 х 0,9 = 1,84 метра; в теории, таким образом, для отстойника хватит одного кольца.

Consejo: en la práctica, en el caso descrito, todavía es mejor poner dos. El nivel de agua real en el sumidero será mucho más bajo que el borde superior, lo que reducirá el volumen utilizado. Además, un aumento en el sumidero conducirá a una mejor calidad del tratamiento de las aguas residuales.

Utilización de aguas residuales tratadas.

El principal parámetro que influye en la elección del método de eliminación y el cálculo de la superficie absorbente es la absorbencia del suelo. Es fácil de adivinar, depende del tipo de suelo:

Supongamos que en el caso descrito anteriormente (una familia de 3 personas, el volumen promedio diario de aguas residuales es de 600 litros) estamos tratando con un suelo arenoso. Con una capacidad de absorción de 50 litros por día por cuadrado, el área de humedecimiento del suelo debe ser de al menos 600/50 = 12 m2.

Está claro que los anillos de hormigón para un tanque séptico con un área de sección transversal de este tipo, que nos da el fondo del tamaño deseado, simplemente no están disponibles.

Sin embargo, puede absorber no solo el fondo, sino también las paredes del pozo; Solo tenemos que darle acceso:

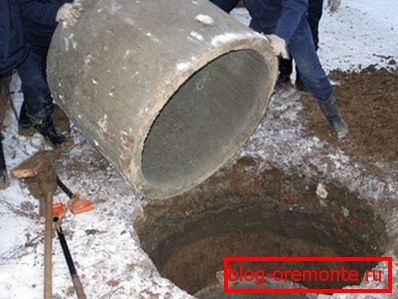

1. El anillo inferior está instalado en la cama de piedra triturada con un espesor de al menos 30 cm.
2. Después de instalar todos los anillos, el hoyo a su alrededor se llena no con el suelo, sino con el drenaje, los mismos escombros.

En este caso, necesitamos un pozo con un área de pared por debajo del nivel de desbordamiento de 12 m2. Un simple cálculo mostrará que las paredes y el fondo del pozo cúbico tendrán un lado de solo 1.55 m. El tamaño y la cantidad de anillos instalados no juegan un papel especial.

Ahora veamos un caso más complicado: el suelo arcilloso. Con una capacidad de absorción de 10 litros por cuadrado, el área de absorción debe ser de al menos 60 m2; Tamaño de la zanja de 3.5x3.5x3.5 metros - una búsqueda clara.

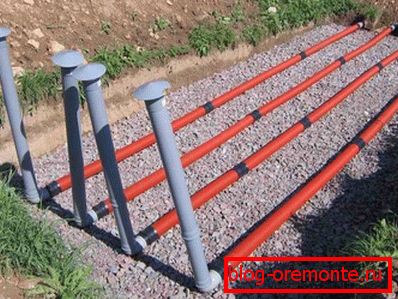

En este caso, será más racional construir un campo de filtrado. En lugar de la excavación, se está cavando una zanja muy por debajo del nivel de congelación; 10-20 cm de piedra triturada caben en ella; tubos de drenaje perforados se colocan en él; arriba - otros 30-40 cm de escombros y una capa de suelo.

¿Cómo calcular el campo de filtración con tus propias manos? El principio es el mismo que el del pozo: se toma en cuenta la superficie húmeda del suelo.

Entonces, para una zanja de 50 cm de ancho, llena de agua hasta medio metro de altura, la longitud mínima en nuestro caso es 60 / (0.5 + 0.5 + 0.5) = 40 m. Si el tamaño de la sección es insuficiente, varias zanjas paralelas cavan.

Consejos de construcción

Каким должен быть септик из железобетонных колец - мы в общих чертах разобрались (см.также статью «Пескобетон М300 и его особенности»).

Ahora profundizamos en las sutilezas de la construcción.

• Para el sumidero es mejor comprar anillos con trabas de costura que evitan el desplazamiento horizontal.. La presencia de una cerradura casi no afecta cuánto cuesta un anillo de concreto para un tanque séptico: el precio no difiere en más de 100-150 rublos.

• Si se usa una grúa para la instalación, es mejor usar no un CS pasante como anillo inferior, sino un QDC equipado con un fondo. En este caso, el sellado del tanque séptico de los anillos de concreto será mucho más efectivo..

Sin embargo, la instalación manual de pozos con socavamiento de los bordes solo es posible con anillos pasantes. En este caso, el fondo está relleno de arena, reforzado con malla de acero y vertido con una capa de 8-10 cm de hormigón.

• El desbordamiento del sumidero se suministra con una te en vertical. La salida inferior permitirá llevar agua por debajo de la superficie, la superior se usará para limpiar cuando esté obstruida.
• La impermeabilización de un tanque séptico de anillos de hormigón, como regla general, se reduce al sellado de las suturas del mortero de cemento y arena del colono con la adición de vidrio líquido. El recubrimiento de betún es necesario solo en niveles estacionales de agua subterránea altos

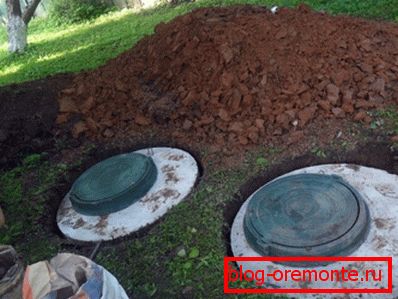

• La mayoría de las veces, la ventilación de un tanque séptico de anillos de hormigón es un tubo con deflectores, que pasa a través de las cubiertas de los pozos. Sin embargo, la misma función se cumplirá perfectamente con la tubería del ventilador, que se lleva al techo desde la parte superior del sistema de alcantarillado.

Conclusión

Надеемся, что предложенный вниманию читателя материал окажется полезным (см.также статью «Плотность бетона кг м3: что означает эта важнейшая характеристика материала и как она влияет на его качества»).

El video en este artículo le permitirá conocer más claramente cómo se construye el tanque séptico de desbordamiento a partir de anillos de concreto. ¡Éxitos!
