Entendemos cómo calcular el volumen de un anillo de concreto

Esta pregunta es más visitada por quienes están asociados con la construcción, renovación o disposición de áreas suburbanas, pero también sucede que un hombre común en la calle tiene que buscar una respuesta. En nuestro artículo, trataremos de ayudarlo con esto; no solo les contaremos las fórmulas y los cálculos en sí, sino que hablaremos un poco sobre los anillos de concreto.

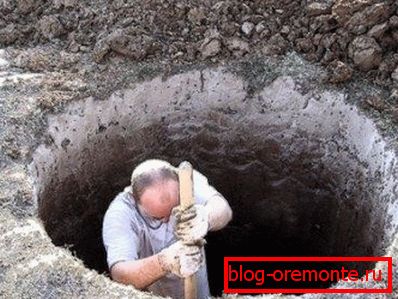

Foso debajo del pozo hacer después de su diseño final.

Anillos de hormigón armado

Los anillos de concreto reforzado son diseños especiales para la construcción de pozos de varios tamaños, que se utilizan con mayor frecuencia en redes de drenaje y drenaje de agua.

La producción de productos estándar se realiza en la fábrica a partir de hormigón de alta calidad en estricto cumplimiento con las "estructuras de tuberías de hormigón armado" de GOST.

El proceso de fabricación de anillos de hormigón no es particularmente difícil, para esto necesitamos:

  • El acero reforzado con un diámetro de hasta 10 mm.
  • Hormigón de alta calidad.
  • Molde para la fundición.

Los productos de concreto reforzado para el dispositivo de pozos están disponibles en tamaños estándar con marcas que reflejan el propósito del anillo y su tamaño. A continuación te contamos sobre las variedades.

En cuanto a cómo se calcula el precio de cada producto específico, aquí es necesario comprender cuántos cubos hay en un anillo de concreto, de hecho, cuanto más, más alto es el costo.

Cálculo del anillo de soporte de hormigón armado.

Al conocer el tamaño del producto, es fácil calcular la cantidad de concreto en el anillo en F, que es necesario para su fabricación.

Pero como hay muchas opciones diferentes en el mercado de la construcción, tome, por ejemplo, el anillo de soporte KO 6: el volumen de concreto del producto se calcula de la siguiente manera:

  • Primero debemos anotar los parámetros (dimensiones), en este caso serán iguales a los siguientes indicadores: 840 x 580 x 70 mm.
  • Calcule el área de un círculo de mayor diámetro por la fórmula -? П d2 = 1/4 x 3.14 x (0.84 x 0.84) = 0.553896 m2. Donde P = 3.14, yd es el diámetro exterior (en nuestro caso, 840 mm). Lo traducimos todo en metros.
  • Ahora, usando la misma fórmula, calculamos el área de un círculo con un diámetro interno -? x 3.14 x (0.58 x 0.58) = 0.264074 m2.
  • Averigüe el área del producto en sí, para esto necesita restar del área de un círculo con un diámetro exterior para restar el área con un diámetro interno de 0.553896 - 0.264074 = 0.289822 m2.
  • Multiplicando el área por la altura, encontramos su volumen - 0.289822 x 0.07 = 0.02028754 m3.

Entonces, calculamos el volumen de concreto para el anillo de soporte KO 6, como puede ver, no hay nada difícil en esto, lo principal es conocer la fórmula y los parámetros del producto. Sin embargo, siempre es más fácil hacer cálculos que construir un pozo con sus propias manos; aquí se necesita equipo especial.

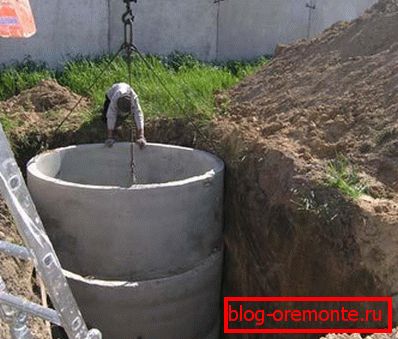

Como mínimo, se requiere una grúa capaz de levantar una carga de media tonelada o incluso una tonelada (ver foto)

Variedades de productos de hormigón para pozos.

Damos claridad a los parámetros de todos los tipos de anillos fabricados (los parámetros se describirán en el siguiente orden: altura, espesor de pared, diámetro interno y peso):

La figura muestra los parámetros importantes que ayudarán a hacer cálculos.

Nota Marcar COP significa lo siguiente: anillo de pared.

  • KS-7-1, 10 cm, 8 cm, 70 cm, 46 kg.
  • KS-7-1.5; 15 cm, 8 cm, 70 cm, 68 kg.
  • KS-7-3, 30 cm, 8 cm, 70 cm, 140 kg.
  • KS-7-5, 50 cm, 8 cm, 70 cm, 230 kg.
  • KS-7-6, 60 cm, 8 cm, 70 cm, 250 kg.
  • KS-7-9, 90 cm, 8 cm, 70 cm, 410 kg.
Los productos con una pequeña altura se denominan complementarios.
  • KS-7-10, 100 cm, 8 cm, 70 cm, 457 kg.
  • KS-10-5, 50 cm, 8 cm, 100 cm, 320 kg.
  • KS-10-6, 60 cm, 8 cm, 100 cm, 340 kg.
  • KS-10-9, 90 cm, 8 cm, 100 cm, 640 kg.
  • KS-12-10, 100 cm, 8 cm, 120 cm, 1050 kg.
  • KS-15-6, 60 cm, 9 cm, 150 cm, 900 kg.
  • KS-15-9, 90 cm, 9 cm, 150 cm, 1350 kg.
  • KS-20-6, 60 cm, 10 cm, 200 cm, 1550 kg.
  • KS-20-9, 90 cm, 10 cm, 200 cm, 2300 kg.

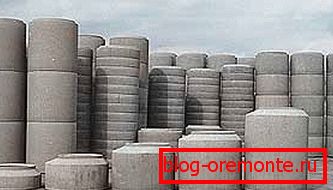

Una amplia variedad de anillos le permite equipar fácilmente el pozo del tamaño deseado

Preste atención a la presencia de orejas reforzadas para productos que pesen más de 100 kilogramos.

Un producto marcado, por ejemplo, KS-10-6 se denomina anillo de pared total con dimensiones:

  • La altura es de 60 cm.
  • El diámetro interior es de 100 cm.

Hay productos con la marca KO (anillo de soporte), estos productos se encuentran en la siguiente versión:

  • KO-6, altura-7 cm, diámetro interior - 58 cm, diámetro exterior - 84 cm, peso - 60 kg.

Otra modificación es el revestimiento de los pozos debajo de la escotilla (anillo K 1a, cuyo volumen de concreto se calcula de acuerdo con los siguientes parámetros):

  • К - 1а, altura -18 cm, diámetro interno - 58 cm, diámetro externo - 100 cm, peso - 160 kg.
Medios de etiquetado de PP - losa de piso

Los productos adicionales le permiten ajustar con mayor precisión la altura del pozo, en algunos casos, nivelando con el suelo, en otros, lo que los hace más visibles. El montaje del revestimiento de elementos de hormigón en la placa de la cubierta del pozo ayudará a levantar la escotilla por encima de su superficie.

Debido a esto, se excluye:

  • Fugas de lluvia y agua derretida en el pozo.
  • Golpear vehículos en la escotilla si el pozo está ubicado debajo de la carretera.
  • Inundación de la escotilla en sí.

Uno de los parámetros importantes de tal producto es el volumen del anillo de concreto - 1 metro cúbico, esta es la unidad de medida para todos estos cálculos.

Sugerencia A menudo, puede encontrar anuncios para la venta de productos de concreto usados, incluidos los soportes de pared para el pozo, nuestro consejo es que estudie los productos antes de comprarlos. En particular, inspeccione las paredes interiores, en las cuales se pueden ver irregularidades y diferentes tonos de concreto (los vendedores desleales arreglan las grietas).

Conclusión

Esperamos que las instrucciones anteriores lo ayuden a encontrar la respuesta correcta a la pregunta. Si hay alguna dificultad en este proceso, siempre puede utilizar la calculadora electrónica gratuita, que se puede encontrar en Internet.

En los videos presentados en este artículo encontrará información adicional sobre este tema.
