Encofrado para hormigón: características básicas,
¿Ha comenzado a construir y planea hacer algunas estructuras concretas con sus propias manos? En este caso, no se puede prescindir de un encofrado debidamente realizado. Le diremos acerca de esta estructura y cómo construirla usted mismo en este artículo.
Características clave
Encofrado de hormigón: una estructura prefabricada hecha de materiales especiales o chatarra, diseñada para rellenar la solución y la formación de uno u otro producto de hormigón. La base de este edificio son los elementos de conformación, que se mantienen en la posición adecuada por medio de soportes especiales o sujetadores.
Importante: ¿Sabía que el inicio del uso del encofrado se remonta a los tiempos del antiguo Egipto? Existe una teoría según la cual los bloques para la construcción de pirámides no fueron tallados en piedra, sino que se moldearon de una variedad de concreto de geopolímero en formas plegables especiales.
A lo largo de la historia a largo plazo de la construcción de soluciones de mortero basadas en cemento, se ha desarrollado una gran variedad de sistemas de encofrado. Pero, a pesar de la variedad de modificaciones, todas estas estructuras realizan más o menos eficazmente la función de las formas colapsables.
El montaje se lleva a cabo directamente en la obra. Al final del hormigonado se desmonta la forma.
Si se usaron componentes especiales durante el montaje, se dejan para su uso posterior. Si el formulario se recolectó de medios improvisados, cuyo precio es bajo, después de desmantelar los componentes se puede eliminar como desecho de construcción.

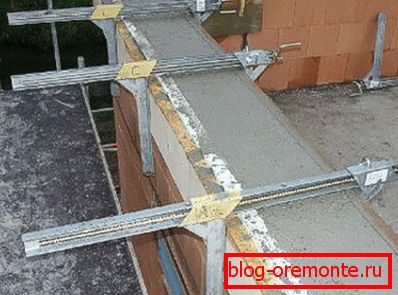

En la construcción de algunos objetos, se utiliza un encofrado fijo, que no se desmonta al final del hormigonado, sino que se utiliza junto con el elemento estructural principal.
Requisitos para los sistemas de encofrado plegable.
El encofrado para hormigón de espuma o soluciones más densas y pesadas deben cumplir una serie de requisitos que rigen los parámetros de resistencia, estabilidad en el espacio y precisión de los tamaños geométricos estándar.
Es importante comprender que la calidad del ensamblaje de la forma dependerá no solo de cómo la estructura del concreto terminado se corresponderá con los parámetros de diseño, sino también de la textura de la superficie de los productos de concreto fundido. Por lo tanto, es importante abordar profesionalmente la preparación del material para la instalación de moldes prefabricados.
La fabricación de encofrados para productos de hormigón y estructuras monolíticas de hormigón se rige por GOST 52085-2003.
Tipos de sistemas de encofrado y su clasificación.

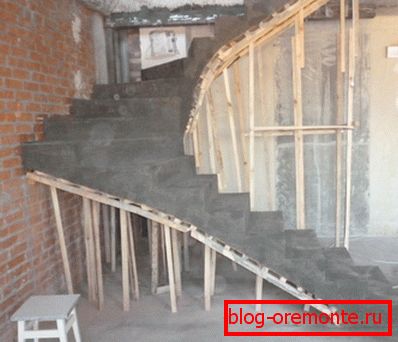

El encofrado para la escalera de hormigón, así como los moldes para moldear otros elementos estructurales, se clasifican según una variedad de características y parámetros:
- Las modificaciones removibles y no removibles difieren de acuerdo con los parámetros del plegado.
Las modificaciones de tipo removible se han generalizado, tanto en la industria de la construcción como en la construcción de viviendas de baja altura. Las modificaciones no removibles se usan generalmente en la construcción de grandes instalaciones industriales, donde posteriormente realizan una función de protección.
- De acuerdo con el propósito, el encofrado se divide en formas para fundir muros, pisos, columnas, huecos de elevadores, cimientos, etc.
- De acuerdo con los materiales utilizados, los sistemas de encofrado pueden ser de madera, metal y polímero.

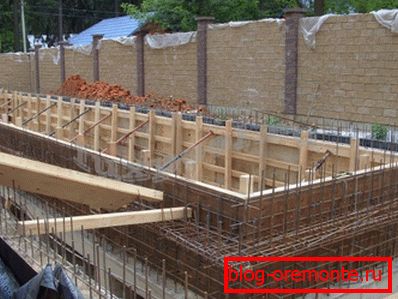

- Los más comunes en la construcción individual recibieron encofrados de madera..
Dichas construcciones pueden erigirse con el uso de materiales especialmente adquiridos para este contrachapado laminado y con tableros no deseados antiguos.
Como regla general, todas las construcciones de madera son desmontables, ya que si deja la madera sobre los elementos estructurales ya fundidos, con el tiempo comenzará la podredumbre y la madera colapsará.
- Los encofrados metálicos pueden ser desmontables y no separables.. Dichas estructuras se fabrican utilizando metales resistentes a la corrosión y sus aleaciones.
El precio de estas formas es mucho más alto que el costo de los análogos de madera, que, por cierto, se justifica por la durabilidad y simplicidad de su funcionamiento.

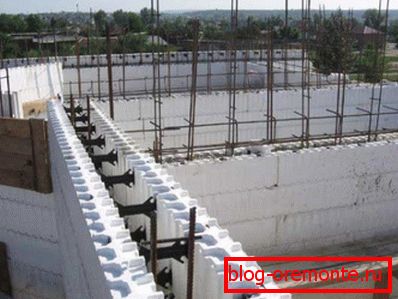

- Encofrado de polímero - esta es una tecnología relativamente nueva, de acuerdo con la cual se fabrican sistemas no removibles, destinados al uso en la construcción de instalaciones en las condiciones climáticas más adversas.
En la mayoría de los casos, para la producción de tales formas se utiliza poliestireno, caracterizado por su bajo peso y resistencia al exceso de humedad. Por cierto, el encofrado aislado térmicamente utilizado para el hormigonado de invierno está hecho de poliestireno.
Importante: la reparación del encofrado para concreto sólido debe hacerse profesionalmente y con extremo cuidado. Debido a la inexactitud del ensamblaje del sistema, pueden formarse huecos e irregularidades, lo que afectará negativamente la calidad de los productos de concreto terminados y luego deberá cortar el concreto con círculos de diamante.
Características de construcción

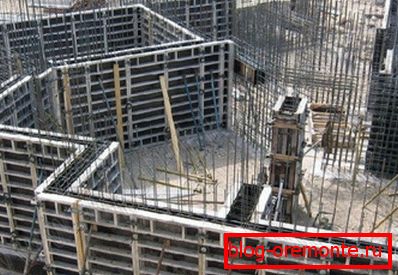

Los sistemas de encofrado industrial utilizados en la construcción de muros pueden ser de tres tipos:

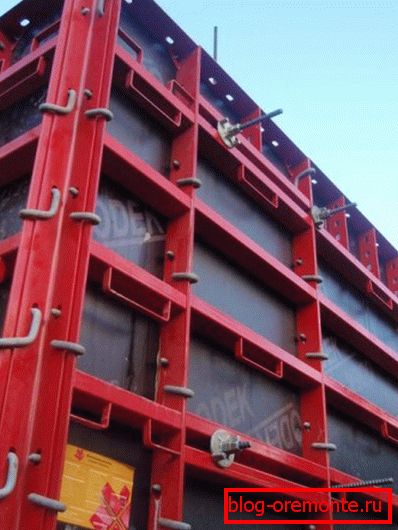

- Modificación del marco que consiste en protectores de marco, elementos de retención y sujetadores. En el corazón del bastidor se utilizan escudos portantes de armadura metálica reforzados con nervaduras.
Una losa de encofrado se monta directamente en el marco de soporte, que forma y sostiene el mortero.
Los marcos especiales del perfil hueco se utilizan para evitar la deformación de los extremos al desmontar la forma. El uso de elementos estructurales metálicos no solo aumenta la resistencia del encofrado a las cargas mecánicas, sino que también reduce el tiempo requerido para el trabajo de instalación.
- El encofrado de vigas es una estructura basada en vigas, placas, sujetadores, puntales y un perno. El diseño se puede hacer utilizando madera con plástico y metal y puntas y accesorios.
Los sistemas se producen a escala industrial y, por lo tanto, los tamaños estándar de las vigas se normalizan para garantizar la intercambiabilidad.

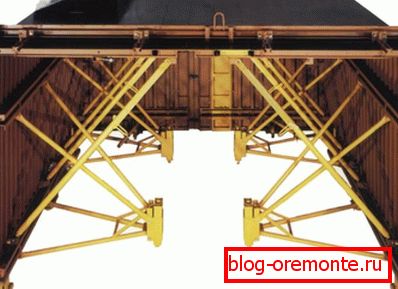

- El encofrado de túneles se realiza mediante medias secciones, formadas por paneles horizontales y verticales. Este diseño se utiliza para la colada simultánea de paredes y techos en objetos típicos. La instalación de estas estructuras se realiza con el uso de equipos especiales de elevación.
Tecnología de construcción encofrados para fundición de cimientos
Ahora, cuando tengamos una idea general de lo que son las formas para la fundición de varios objetos o estructuras, consideremos con un ejemplo concreto cuál es la instrucción para ensamblar el encofrado para fundición de cimientos.
La elección de una base de cinta como ejemplo no es accidental, ya que este tipo de base se utiliza universalmente como una solución fácil de implementar.
En la etapa inicial, tendrá que elegir un material adecuado, que debe ser duradero, fácil de procesar y relativamente barato. El precio del material es un factor importante, ya que el costo del encofrado por 1 m3 de hormigón depende de ello.
Lo mejor desde todos los puntos de vista, la solución será una tabla con una sección de 100 x 25 mm. La ventaja de la madera es la capacidad de ensamblar rápidamente tablas. Por supuesto, hay tablas más anchas, que son mucho más fáciles de ensamblar en tablas, pero el costo de tal madera es mayor.
Las instrucciones de montaje para los escudos no son nada complicadas. Determinamos la altura del encofrado, dividimos este valor por el ancho de la tabla y obtenemos el número de tablas necesarias. Como regla general, cuando se construyen formas para hormigonar, se utilizan 5-6 tablas de nuestra elección.
Tablas dispuestas en los lados planos del suelo entre sí. Luego mida la altura del escudo y corte fragmentos de tablas para el montaje transversal.
Estas tablas se colocan sobre escudos pre-colocados. Los montajes cruzados se montan con tornillos.
Importante: No use clavos, ya que al quitar los tornillos, desatornille mucho más fácilmente que golpear la tabla.
Las dimensiones del escudo se determinan de tal manera que su altura es de 10-15 cm por encima del punto superior de la cimentación planificada.
A continuación, colocamos los escudos al ancho de la zanja excavada en una posición estrictamente perpendicular. Por supuesto, los escudos caerán a un lado, y por lo tanto, en este caso, no pueden prescindir de accesorios.
Los apoyos externos están hechos de los restos de las tablas. Para hacer esto, mida la distancia diagonal desde la parte superior del escudo hasta el suelo.
En un extremo de la copia de seguridad, se realiza un corte de 45 grados. Con este extremo apoyamos la tabla contra el escudo, y con el otro extremo la pegamos en el suelo. Luego, fije los tornillos de respaldo.

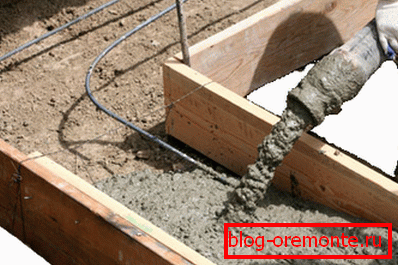

En la parte superior del encofrado se instalan puntales. Para hacer esto, cortamos tablas en todo el ancho del encofrado, que luego de sujetar en pasos de 60 cm. Tales puntales evitarán la propagación de los escudos después de verter el hormigón en el encofrado entre ellos.
Importante: incluso en la etapa de planificación de la construcción de encofrados, es necesario prever la posibilidad de disponer agujeros tecnológicos para la ventilación, el suministro de agua, etc. Si esto no se hace de manera oportuna, posteriormente se requerirá la perforación con diamante de los orificios en el concreto.
Conclusión
Ahora sabes lo que son los sistemas de encofrado ubicuos de varios tipos. Además, tiene una idea general de cómo se pueden ensamblar estas estructuras con sus propias manos (consulte aquí, cómo y cómo pintar el concreto).
Si hay alguna pregunta que necesite aclaración, vea el video en este artículo.
