Elegir un vibrador de concreto: una revisión de los modelos

Al endurecerse, cualquier mezcla de concreto cede humedad, lo que deja atrás los poros, reduciendo la densidad del material y para eliminar dichos vacíos, se utilizan diferentes métodos (apisonamiento, aspiración), así como un vibrador de construcción para concreto.

El tamaño y la potencia de una herramienta de este tipo dependen, en primer lugar, del volumen de la solución que se apila, así como de sus preferencias personales. A continuación, realizaremos una breve descripción general de dichas herramientas y sus capacidades, además de mostrarle el video de este artículo sobre este tema.

Revisión

Nota Todas las unidades de este tipo, ya sea un vibrador casero, de gasolina o eléctrico para concreto, están diseñadas para compactar la solución durante su colocación. Al moverse, la mezcla parece licuar y los materiales diferentes (arena, piedra triturada, cemento, refuerzo) convergen con mayor fuerza, sin dejar espacio para la fricción. Cuanto más pequeños son los macroporos entre los elementos, mayor es la densidad del material y su masa física.

Algunos modelos de vibradores de inmersión.

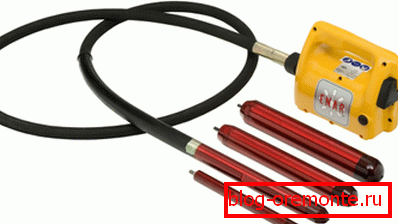

• AUTO - es un vibrador eléctrico para concreto con una potencia de motor de 2.3 kW, 1800 rpm, peso de 4,5 kg, opera desde una red de 220V, 50-60Hz. El kit viene con cuatro cabezales vibradores AX con un excéntrico incorporado y doble sello, y sus parámetros (diámetro / longitud en mm / peso en kg) son AX25 - 25x300x1; AX38 - 38x345x1.9; AX8 - 48x370x3,4; AX58 - 58x410x5,5. En consecuencia, pueden procesar una cierta cantidad de hormigón - 10m³, 17m³28 m³ y 5m³ por una hora de trabajo.
• Para transmitir el torque del motor a la maza, se utiliza un eje flexible de los modelos TAX y TAXE, donde después de las letras hay una figura que indica su longitud. Así que la instrucción proporciona opciones estándar para 1m (3kg), 1.5m (3.5kg), 2m (4kg), 3m (5kg), 4m (6kg), 5m (7kg), 6m (8kg) Dicho eje tiene una trenza metálica retorcida para mejorar la resistencia y en los puntos de conexión de la maza con el motor: refuerzo de caucho.

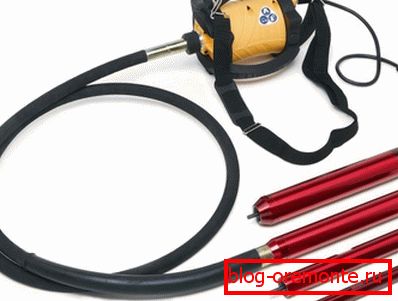

• DINGO - es una hormigonera eléctrica con una potencia del motor de 2,3 kW, 1800 r / min, con un peso de 4,5 kg, funciona desde la red eléctrica 220V, 50-60Hz. El kit viene con cuatro cabezales vibradores AX con un excéntrico incorporado y doble sello, y sus parámetros (diámetro / longitud en mm / peso en kg) son AX25 - 25x300x1; AX38 - 38x345x1.9; AX8 - 48x370x3,4; AX58 - 58x410x5,5. En consecuencia, pueden procesar una cierta cantidad de hormigón - 10m³, 17m³28 m³ y 5m³ por una hora de trabajo.
• Como puede ver, los parámetros básicos aquí son idénticos a los de AUTO, pero esto no es sorprendente: ambas empresas están ubicadas en España y se adaptan a la demanda local, aunque esto se aplica a la mayoría de los países europeos. Por cierto, los vibrobulls aquí también son del mismo fabricante, AX, por lo que sus parámetros también son idénticos.

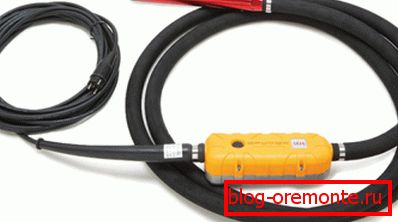

• SPYDER - Este es un vibrador de hormigón de alta frecuencia con un transductor incorporado, que lo hace más fácil y más móvil que los dispositivos enchufables, aunque la calidad de la compactación de mortero aquí no se ve afectada. La masa de la unidad es sustancialmente menor, ya que los convertidores electrónicos son mucho más livianos que los convertidores mecánicos. Potencia SPYDER de 1.2kW con una masa de 2.95kg, con un nivel de protección de 1P67, ya que la potencia es suficiente como una toma de corriente normal para 220V, 50-60Hz.
• Se suministran tres mazas MB con los siguientes parámetros (masa (kg) / diámetro (mm) / velocidad de rotación (rpm) / potencia): MB32 - 9/36/12000 / 1.9; MB52 - 12/50/12000 / 1.9; MB62 - 14/58/12000 / 1.9. Al mismo tiempo, con tales dispositivos puede condensar 20 m en una hora.³30 m³ y 35m³ mezclas respectivamente.

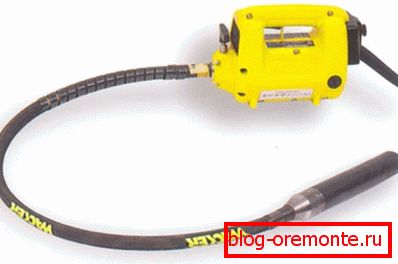

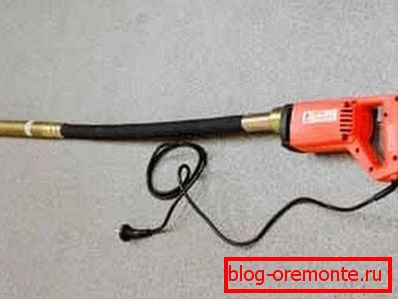

• El vibrador portátil de profundidad para concreto tampoco tiene parámetros uniformes de potencia y peso, aunque se usa para propósitos similares, solo estos modelos son más adecuados para uso doméstico.. Por ejemplo, una potencia de 0.7 kW corresponde a un eje de 2 my un palo con un diámetro de 25 mm; 1,4 kW corresponde a un eje de 2 my un palo con un diámetro de 35 mm; 1.4 kW corresponde a un eje de 2 my un palo con un diámetro de 45 mm.
• Para poner en funcionamiento la unidad, es necesario suministrar 220V, 50-60 Hz para un motor asíncrono monofásico, que está conectado a la vibro-punta con un eje flexible. Наконечник этого механизма снабжён планетарным вибрационным механизмом или так называемой «планетаркой». Конечно, цена портативных агрегатов наиболее низкая среди подобных электроинструментов.

• ADA ZDB35-CL - es un vibrador de gasolina para concreto en un diseño de mochila, es decir, durante la operación se coloca como una mochila, lo que permite trabajar en objetos remotos donde no hay líneas eléctricas. En este caso, está involucrado el motor de carburador HONDA GX35, que está conectado a la punta de un eje flexible de 2 m de largo.

• ADA ZDB-160 - es un vibrador sumergible para concreto montado en el piso, impulsado por un motor de carburador HONDA GX35, que está conectado a la punta de un eje flexible de 6 m de largo. De nuevo, la ventaja de la unidad es que se puede usar en objetos remotos donde no hay líneas eléctricas.

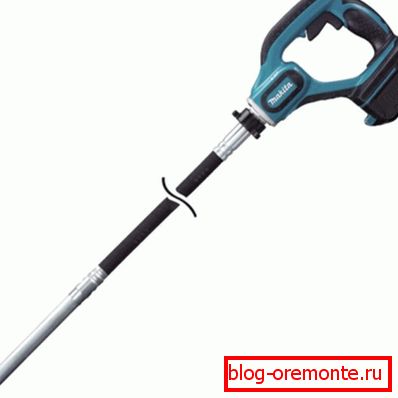

• MAKITA BVR450RFE - Este es un vibrador acumulador sumergible para concreto, utilizado en la construcción de estructuras monolíticas para la compactación de la solución. El peso de una herramienta de este tipo es de solo 3.7 kg, lo que no es mucho para ese tipo de trabajo, por lo que puede trabajar con ella con sus propias manos durante bastante tiempo.
• La longitud de toda la herramienta es de 1483 mm, el eje flexible es de 1200 mm y el diámetro de la varilla y los palos es de 25 mm con una frecuencia de 13,000 oscilaciones por minuto.. Este modelo utiliza una batería tipo Li-Lon en 18I, con una capacidad de 3A / hora.

Nota Algunos usuarios de Internet están buscando un vibrador montado en la pared para el concreto en la red, pero esto puede requerir cualquiera de las herramientas si el motor está a una gran distancia de la maza. Las más adecuadas para este propósito son las unidades exteriores, donde la longitud del eje flexible alcanza los 6 m.

Mezcla de compactacion

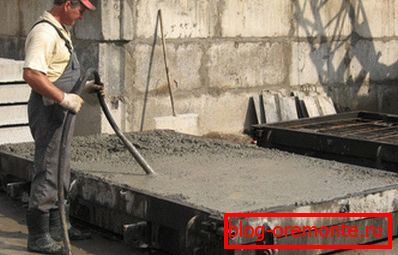

Como se mencionó anteriormente, el concreto se compacta de diferentes maneras, con el mismo objetivo final: lograr una mejora de la calidad mediante el empaque más denso de los componentes y su distribución adecuada en la forma y el encofrado.

Dicho procesamiento afecta directamente a la masa total de la solución, por lo que si el cubo de la mezcla pesa alrededor de 2,2 toneladas / m antes de la compactación³, tras procesar ya desde 2,4t / m.³ hasta 2.5t / m³ (отсюда и название «тяжёлые бетоны»). Настоящий процесс не просто увеличивает массу, но также повышает количество циклов морозостойкости и делает монолит водонепроницаемым.

En el mercado de la construcción en este momento hay tres tipos de vibradores de inmersión en frecuencia: 1) baja frecuencia, 2) media frecuencia y 3) alta frecuencia. Por lo tanto, la opción número 1 proporciona hasta 3,500 oscilaciones por minuto con una amplitud de hasta 3 mm; opción número 2 - 3500-9000 oscilaciones por minuto con una amplitud de 1-1.5 mm; opción número 3 - 10 000-20 000 oscilaciones por minuto con una amplitud de 0,1-1 mm.

Las unidades de baja frecuencia se usan generalmente para mezclas con agregados gruesos (de 50 mm a 70 mm), la frecuencia promedio (para la fracción 10-50 mm) y alta (de 10 mm o menos) (concreto de grano fino).

Por supuesto, tales estándares deben ser respetados en la construcción industrial y civil, pero en privado usualmente usan la herramienta disponible. La discrepancia generalmente conduce no a una disminución en la calidad del producto, sino a un aumento en el tiempo de producción.

Conclusión

Algunos intentan montar un vibrador casero para concreto para la construcción en su sitio, pero tal construcción no está justificada. Para uso temporal, siempre puede alquilar una herramienta de este tipo, especialmente porque en este caso, puede seleccionarla fácilmente a la frecuencia deseada, dependiendo del agregado de concreto.
