El dispositivo de un pozo de anillos de hormigón:

La construcción de un pozo a partir de anillos de concreto con sus propias manos es una práctica común, ya que este método se considera el más simple y seguro. Los productos de concreto modernos nos permiten acelerar y simplificar muchos procesos, y la construcción de pozos no es una excepción. Le diremos cómo construir un pozo a partir de anillos de concreto en su sitio.

Pozo de hormigón armado de anillos.

Características de los pozos del dispositivo.

Antes de proceder con la construcción, debemos repetir los fundamentos teóricos. En primer lugar, consideraremos el dispositivo de un pozo de bebida a partir de anillos de concreto.

Esta estructura hidráulica sirve para recolectar, acumular y almacenar agua potable ubicada en los acuíferos del suelo. Para llegar al acuífero con agua potable, es necesario sumergirse en el suelo a una profundidad de varias a varias decenas de metros, dependiendo de las características geológicas del área.

En otras palabras, debemos excavar el suelo a una profundidad considerable, organizar un sistema para filtrar el agua de las impurezas, la arcilla, las partículas de polvo, el suelo y otros contaminantes, y también construir un reservorio para la acumulación y el almacenamiento de líquido purificado. Además, es necesario asegurar la estabilidad de la fosa excavada, es decir, asegurarla de deslizamientos de tierra y deslizamientos de tierra del suelo.

Finalmente, debemos proteger nuestro reservorio de la precipitación, las aguas residuales, las diversas emisiones de agua de las industrias que no son aptas para el consumo de acuíferos, así como las aguas residuales de las aguas residuales.

Todos estos objetivos se pueden lograr construyendo una estructura bastante simple, que consta de tres partes principales:

1. Cabeza de pozo. Esta es la parte superior de la estructura sobre el suelo, que sirve para facilitar el levantamiento del agua desde la profundidad, así como para proteger el estuario de la entrada de sedimentos y aguas residuales. Contiene una puerta de elevación, un techo o un cobertizo, un área ciega, un castillo de arcilla y varias comodidades: bancos, mesas, persianas, cubos de repuesto;
2. Eje de la mina. Este es el espacio subterráneo entre la punta y la parte inferior, donde se acumula el agua, a través del cual el agua se eleva y se transporta al consumidor. Consiste en una cubierta, que protege a la mina de deslizamientos de tierra, y además no permite que los líquidos indeseables penetren y contaminen el suministro de agua potable;
3. Parte de recepción de agua. Este es el mismo reservorio donde el agua se acumula y se almacena, así como su filtración y sedimentación. Consiste en la parte inferior de la carcasa, el filtro inferior, a veces tiene un sumidero adicional para aumentar el stock.

Presta atencion Las tres partes del diseño son igualmente indispensables, por lo que se construyen con especial responsabilidad y cuidado. La calidad del agua potable, y por lo tanto su salud, dependerá del nivel de trabajo realizado y de los materiales utilizados.

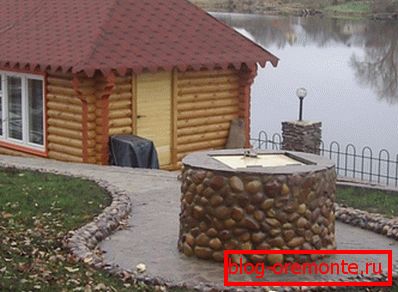

La tapa suele estar decorada con madera, piedra, yeso y otros materiales. En la parte superior de la boca, se instala un dosel en forma de techo a la cadera, de cuatro lados o convencional en los estantes en los que se monta una puerta cilíndrica con un asa. Un castillo de arcilla y un área ciega para desviar el agua de lluvia se hacen alrededor de la pared exterior de la punta.

El barril de un pozo de pozo está necesariamente reforzado con una estructura llamada cubierta. Esta es una construcción vertical de forma cilíndrica o rectangular, que no permite que las paredes del tronco se colapsen o caigan, y también bloquea los acuíferos no deseados. Para la construcción de la carcasa se utilizaron casas de troncos, ladrillos, piedra, concreto sólido, anillos de concreto reforzado para el pozo y otros materiales.

La parte de entrada de agua es uno o varios anillos inferiores o la parte inferior de la carcasa, que está por debajo del nivel máximo de agua estática y sirve para recibir y almacenar la humedad proveniente del suelo. Asegúrese de tener un filtro en forma de capa de arena y grava en el fondo o en forma de perforaciones en las paredes de la estructura de la carcasa.

La parte de admisión es de tres tipos:

1. El imperfecto (incompleto) es el diseño más simple, en el cual la carcasa no alcanza la formación subyacente impermeable y el agua ingresa al depósito desde abajo. Difiere en una menor cantidad de reservas de agua, pero para una familia con una granja subsidiaria de este volumen, como regla, hay suficiente;
2. El perfecto (completo) es un diseño más complejo en el que la carcasa se apoya en una formación impermeable. Aquí, el volumen de la parte de almacenamiento aumenta y el agua fluye a través de las paredes de la columna, en la que se realiza la perforación para estos fines. La instalación complica la perforación con diamante de los agujeros en el concreto y la necesidad de profundizar en el acuífero;
3. Perfecto con un sumidero. Se diferencia de la anterior por la presencia de una depresión en roca impermeable de 1 a 1,5 metros para aumentar el volumen de agua almacenada. Este es el tipo de ingesta de agua más difícil del pozo, ya que implica el desarrollo de roca sólida, el paso del acuífero, y se usa en casos de mayor intensidad de ingesta y consumo de agua.

Presta atencion Para las necesidades domésticas y comunes de una familia de 4 a 5 personas es un pozo bastante imperfecto sin sumideros y depresiones; además, este tipo de estructura es más simple de ejecutar y más adecuada para hacerlo usted mismo.

Selección de materiales

Para la construcción de un pozo para beber, es necesario seleccionar materiales de alta calidad para la carcasa del pozo. Necesitamos productos de concreto de ingeniería hidráulica o concreto de alta calidad con una alta densidad aparente, en otras palabras, concreto de alto rendimiento.

Como regla general, los anillos de pared hechos de acuerdo con GOST 8020-90 corresponden a dichos requisitos. El más conveniente y aceptable en términos de tamaño y peso del producto con la marca COP 10-9, donde las letras denotan la abreviatura de la palabra "anillo de la pared", y los números denotan las dimensiones de la parte en decímetros, el primer número que indica el diámetro interno del anillo y el segundo altura

El grosor de la pared del COP 10-9 es de 160 mm, y el volumen es aproximadamente igual a 700 litros. Los extremos del producto pueden ser lisos y pueden tener un bloqueo en forma de brida. También en los extremos hay anillos de montaje para los cuales puede levantar y mover el producto.

Presta atencion El precio de los anillos con bloqueos es algo más alto, mientras que hay diferentes opiniones sobre sus necesidades y beneficios: algunos expertos dudan de la capacidad de dicho bloqueo para resistir la carga de varias toneladas que surge del levantamiento o desplazamiento del suelo.

También debe tenerse en cuenta que las cerraduras de baja calidad complican la instalación, puede ser necesario cortar concreto reforzado con círculos de diamante y otro procesamiento de piezas no conformes.

Construcción de pozos

Para aquellos que desean construir un pozo de manera independiente, hemos compilado una instrucción paso a paso:

1. En la ubicación seleccionada, cavan un orificio redondo de 1.5 metros de profundidad y de 1.3 a 1.5 metros de diámetro. El fondo del pozo se nivela y se limpia del suelo;

1. Un trípode con un elevador de elevación o un cabrestante se instala encima del pozo, al final del cual cuelgan cuerdas con cuatro ganchos;

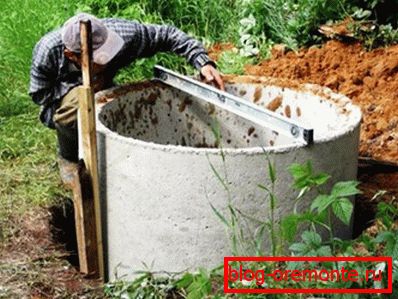

1. El anillo se enrolla hasta el borde del foso y se engancha a los ganchos por medio de los anillos de montaje, se sube y se baja al fondo. Es aconsejable establecer el nivel horizontal. El segundo anillo se coloca de inmediato, habiendo perdido el extremo del mortero de cemento;

1. Un trabajador desciende al fondo y comienza a socavar el suelo debajo del extremo inferior del anillo inferior, recogiéndolo en un cubo. El asistente levanta los cubos y vierte el suelo, da la herramienta para el desarrollo del suelo: chatarra, pico, pepinillo, etc.

1. Cuando los anillos han caído por debajo del nivel del suelo, ruedan la siguiente parte y la instalan en la columna;

1. Cuando se baja la columna para que el agua comience a fluir de manera activa, la manguera se baja al fondo y el agua se bombea con una bomba de superficie, mientras se continúa cavando. Es necesario profundizar en el acuífero al menos un metro - uno y medio;

1. Luego, se vierte una capa de arcilla impermeable en la parte inferior, se aplasta con ella y se comienza a recubrir las juntas con mortero de cemento con la adición de vidrio líquido u otro sellador para superficies de concreto. Los anillos están unidos con grapas de acero o placas recubiertas con pintura anticorrosiva;

1. Después del endurecimiento de las costuras, se extrae la arcilla y se coloca un escudo de madera en el fondo con una gran cantidad de huecos, sobre los cuales se coloca arena lavada y grava con una capa de 30-40 cm;

1. Cuando el agua es llevada a un nivel estático, se bombea hacia afuera hasta que esté clara y limpia;

1. Al final, se construye una cubierta, se termina la cabeza y se construye un mecanismo de elevación. Se hace un castillo de arcilla alrededor de la parte aérea. El área ciega se puede construir solo después de la contracción completa del suelo, en 2 a 3 años.

Presta atencion Observe las precauciones de seguridad, no trabaje solo, use casco, gafas y guantes, controle el nivel de gas en la mina con una vela o un analizador. Al trabajar en la parte inferior de la escalera se debe bajar.

Conclusión

Para la construcción de un pozo para beber, es recomendable utilizar anillos de concreto, ya que esta tecnología es la más segura y la más simple de la ejecución. Para una mejor comprensión de la tecnología, vea el video en este artículo y lea los materiales en nuestro sitio web.
