El cálculo de la casa de hormigón celular: el espesor y el

El tema de este artículo es el cálculo de la construcción de una casa de concreto aireado. Tenemos que estimar el espesor requerido de las paredes y calcular su volumen total, lo que nos permitirá estimar los costos estimados. Además, trataremos de encontrar una manera de calcular la carga estimada en la base para calcular su área.

Cualquier construcción comienza con el cálculo de los materiales de construcción.

Resistencia termica

Datos de referencia

Базовые требования к утеплению стен из газобетона изложены в СНиП 23-02-2003 «Тепловая защита зданий». Нам, однако, более интересно одно из приложений к строительным нормам, где перечисляются конкретные значения сопротивления теплопередаче для разных регионов страны.

Ciudad Requisitos de resistencia a la transferencia de calor, m2 * C / W
Moscú 3,28
Sochi 1,79
San Petersburgo 3,23
Voronezh 3,12
Irkutsk 4,05
Astracán 2,76
Nizhny Novgorod 3,36
Magadan 4,33
Tver 3,31
Samara 3,33
Ufa 3,48
Omsk 3,82
Krasnodar 2,44
Yakutsk 5,28
Vladivostok 3,25

Nota: para las ciudades no incluidas en la lista, los valores aproximados se determinan por extrapolación de los asentamientos más cercanos de la lista.

¿Qué hacer con estos datos? Utilícelo para calcular el espesor mínimo de pared requerido. Para los cálculos, nos falta otro grupo de datos de referencia: conductividad térmica de concreto aireado de diversos grados de densidad.

Marca por densidad Conductividad térmica en estado seco, W / (m * s)
D300 0,08
D400 0,10
D500 0,12
D600 0,14
D800 0,21
D1000 0,24

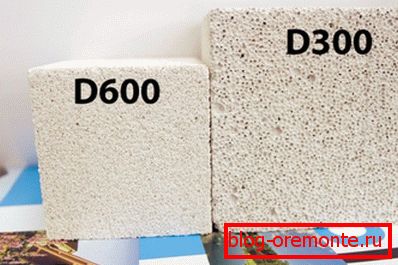

Con una disminución en la densidad del material disminuye su conductividad térmica.

Metodología y ejemplo de cálculo.

Con un aumento en el espesor de la pared con una conductividad térmica fija del material, su resistencia térmica aumenta proporcionalmente. El valor de espesor mínimo se calcula simplemente multiplicando la resistencia requerida a la transferencia de calor por la conductividad térmica del material; el resultado se obtiene en metros: (m2 * C / W) * (W / (m * C)) = m.

Давайте своими руками выполним расчет газобетона на дом в Krasnodarе. Наш выбор остановится на конструкционно-теплоизоляционном газобетоне D500: умеренная цена и прекрасные теплоизоляционные качества соседствуют в нем с достаточной прочностью, позволяющей обойтись без армокаркаса для двухэтажного строения.

2.44 m2 * C / W * 0.12 W / (m * C) = 0.29 m. Obviamente, bloques de 30 cm de espesor son suficientes.

Debe aclararse: nuestro cálculo se simplifica enormemente. En realidad, la conductividad térmica de las paredes está influenciada por su humedad, el grosor del yeso (si existe) y el tipo de decoración interior del gas.

Volumen

El cálculo de los materiales para la construcción de una casa de concreto aireado incluye el cálculo del volumen de las paredes. Uno de los principales fabricantes de materiales de construcción, Aeroc, sugiere seguir la siguiente fórmula: (L * H - S) * 1.05 * B = V.

En ella

  • L es la longitud total de las paredes en metros;
  • H - su altura (para edificios de arquitectura compleja - la altura media);
  • S - el área total de todas las aberturas.
  • 1.05 - enmienda de recorte.
  • B - espesor del bloque.
  • V - Resultado en metros cúbicos.
El esquema de cálculo, en general, es bastante intuitivo.

Por lo tanto, para un edificio de una sola planta con un tamaño de 10x10 metros y una altura de 3 metros con un techo plano y un grosor de pared de 0,3 m con una puerta (2 * 0,9 m) y ocho ventanas (1,2 * 1,4 m), nuestros cálculos serán similares :

V = (10 * 4 * 3- (2 * 0.9 + 8 * 1.2 * 1.4)) * 1.05 * 0.3 = 32.9994 m3.

Para aclarar: solo calculamos el volumen de material para paredes externas. Particiones calculadas por separado por la misma fórmula.

Costo de

¿Cómo calcular el costo de una casa de concreto aireado?

Más o menos, un resultado exacto se puede obtener solo de una manera, al hacer una estimación de todos los trabajos y materiales. Sin embargo, puede recurrir a la aproximación. Tomemos como modelo un cálculo típico del costo de construir una casa de concreto aireado, hecha por uno de los distribuidores rusos de YTong.

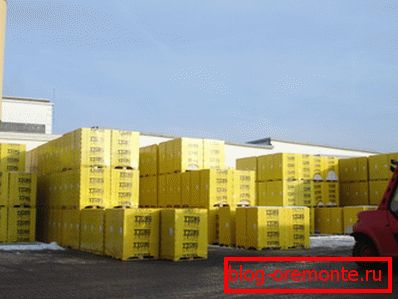

Ytong es el mayor productor de bloques de concreto aireado.

Según su estimación, el costo de los bloques de hormigón celular para paredes es de 116,270 rublos; El costo total de todos los materiales de construcción es de 590,000 r.

El costo de los bloques de pared, por lo tanto, es 116270/590000 = 0.197 costo total de materiales

Ahora volvemos a calcular los costos estimados en base a nuestros cálculos.

  1. Con el costo actual del concreto aireado D500 a 3,600 rublos por metro cúbico, el costo de las paredes exteriores será 3,600 * 33 = 1,18800 rublos.
  2. Los costos estimados para la compra de todos los materiales de construcción pueden estimarse en 118800 / 0.197 = 603045 p.

Recordemos: el método anterior da un error muy significativo. El presupuesto de construcción real puede diferir en decenas del porcentaje calculado de esta manera.

Misa y fundación

¿Cómo estimar la presión específica sobre la cimentación?

Calcular la masa por metro de la propia pared no es difícil. En nuestro caso, es igual al producto de la altura, espesor y densidad de la pared: 3 * 0.3 * 500 = 450 kg.

La práctica muestra que la masa de la estructura, sujeta al uso de materiales de aproximadamente la misma densidad, es aproximadamente igual al doble de la masa de las paredes de soporte. Para pisos de concreto reforzado en paredes de concreto aireado, puede tomar con seguridad la proporción de 1: 3; en este caso, la presión por metro de la cimentación será de 450 * 3 = 1350 kg.

Instrucciones para calcular el ancho mínimo de la cimentación en función de la capacidad de carga del suelo. Supongamos que es 1 kgf / cm2. En este caso, el metro cuadrado mínimo de la cimentación debe ser 1350/1 = 1350 cm2, lo que nos dará un ancho de 13,5 centímetros.

La capacidad de carga de algunos suelos.

Teniendo en cuenta el hecho de que los cimientos de las bandas se construyen muy raramente con un ancho inferior a 400 mm, la condición es más que factible.

Cosas utiles

Finalmente, algunos datos útiles sobre la construcción de concreto aireado.

  • El refuerzo de la mampostería es altamente deseable.. Por lo general, en cada cuarta fila, se colocan dos líneas de refuerzo en las ranuras.
  • Aberturas y agujeros tecnológicos mejor que ver con una herramienta de diamante.. La perforación con diamante de los agujeros en el hormigón deja los bordes perfectamente planos, sin astillas.

Además: para techos reforzados, el corte de concreto reforzado con círculos de diamante también es conveniente porque le permite pasar el refuerzo sin un cambio de herramienta.

  • El sistema de mauerlat y truss se monta solo en las armopoyas.

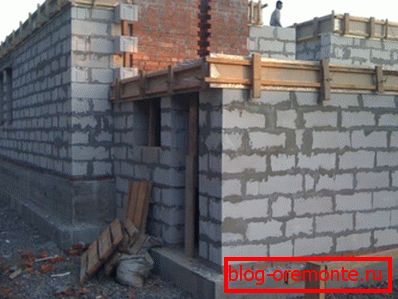

En la foto - rellenar armopoyas.

  • En áreas propensas a terremotos, se requiere armo de carcasa..

Conclusión

Esperamos que los métodos de cálculo anteriores (aunque muy aproximados) ayuden al lector a prepararse para la construcción. Como de costumbre, se puede encontrar información adicional en el video de este artículo. ¡Éxitos!
