Dinteles de hormigón armado - características y producción.

Durante la construcción de cada casa, casi siempre se usan dinteles de hormigón armado. Gracias a él, es posible reforzar las aberturas en las paredes, lo que tiene un efecto beneficioso sobre la resistencia de la estructura. En la fábrica, GOST 948 84 para dinteles de concreto reforzado se usa para lograr los parámetros requeridos, pero también se pueden hacer de manera independiente.

Los modelos de fábrica se entregan en el sitio de construcción después de un pedido preliminar. Si tomamos en cuenta el precio del producto, surge un pensamiento: ¿no es mejor hacerlo con tus propias manos?

Se cree que el diseño de la fábrica es mejor y más fiable. Pero los productos caseros no son menos calidad, y hacerlos no será difícil. Además, obtiene ahorros obvios, ya que solo necesita pagar por los materiales comprados y usted mismo hará todo el trabajo. Este artículo te ayudará a prepararte adecuadamente y ejecutarlo.

Puente general

Los elementos de hormigón armado son ampliamente utilizados en la construcción. Estas estructuras, debido a su durabilidad y resistencia, ocupan hoy lugares destacados entre los productos de construcción. El peso de los dinteles de concreto reforzado depende de su tamaño y puede ser lo suficientemente pequeño o impresionante, pero este es un detalle muy importante.

Estas estructuras se utilizan en la construcción de casas de muchos materiales, que incluyen:

• espuma de hormigón;
• ladrillos
• hormigón

Por lo general, los productos reforzados se colocan sobre las aberturas de las ventanas y puertas en ladrillo, bloques, paredes de piedra.

Características de diseño

La tecnología de fabricación es simple, sin embargo, da altos resultados de construcción. Se basa en el hecho de que el refuerzo de acero se coloca en el encofrado y se rellena con hormigón. Por lo tanto, es posible crear un equilibrio entre todos los estiramientos y flexiones posibles, así como la compresión.

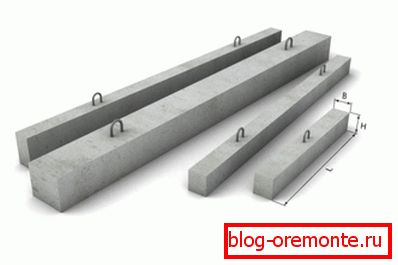

Hay varios tipos de puentes w / b:

• equipos nacionales;
• ventana
• teniendo
• al cuadrado

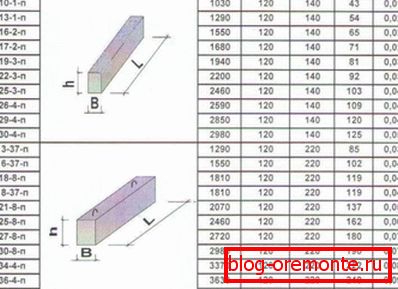

Están hechos de hormigón pesado, que está marcado con las letras apropiadas, y también indica el tamaño, la longitud y la carga de diseño. Considere una gama de dinteles de concreto reforzado con más detalle:

Los saltadores grandes se llaman vigas. Vigas horizontales con un estante - pernos. Se necesita un estante en este diseño como base y una estructura más alta se apoyará en él. Todos estos tipos de puentes se utilizan con mucha frecuencia en la construcción de diversos objetos.

Consejo: es posible que deba cortar el concreto reforzado con círculos de diamante para que se ajusten a los dinteles de concreto reforzado.

Tecnologia de fabricacion

Para hacer un puente w / b usted mismo, necesitará lo siguiente:

• hormigonera (opcional);
• tableros
• esquinas
• guarniciones
• alambre de flejado;
• las uñas
• arena
• cemento

Es posible que en el proceso de trabajo necesite otros.

Consejo: antes de comenzar a trabajar, haga la selección correcta de dinteles de concreto reforzado.

Por ejemplo, se pueden aplicar elementos ordinarios:

• para ahorrar en la construcción de un pequeño edificio con estructuras ligeras;
• para estructuras, donde las bóvedas de pisos se superponen contra las correas reforzadas que aceptan y distribuyen la carga de manera independiente.

Opciones

Hay dos formas de hacer saltadores:

1. Primero, se hace en el suelo, y luego se instala en la abertura.
2. Llene el puente directamente encima de la abertura.

Si la primera versión de producción es adecuada, tendrá que levantar la estructura terminada y montarla por encima de la abertura. En el segundo caso, deberá realizar un encofrado directamente encima de la abertura. La primera opción es más laboriosa en la ejecución, incluso puede necesitar un mecanismo de elevación.

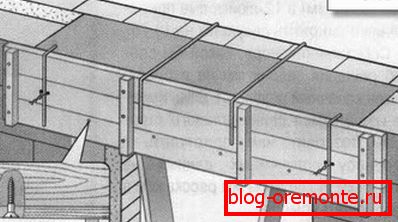

Encofrado

Si decide hacer un puente en la segunda opción, rellénelo en la apertura, puede ahorrar dinero, esfuerzo y tiempo. Un aspecto positivo adicional del método: puede limitarse a un solo producto.

A continuación hay una guía que te ayudará a entender los matices del trabajo.

Consejo: el encofrado debe estar bien sujeto, ya que dentro se vertirá una masa de hormigón muy pesada.

1. Para la forma más comúnmente utilizada tablas de madera, de los cuales forman escudos con un espesor de 20-25 mm.
2. Use clavos o tornillos para sujetarlos entre ellos, este último debe atornillarse con un destornillador para que pueda desmontar fácilmente la estructura después del proceso.. Simplemente desenrosque los tornillos y podrá usarlos nuevamente en otro lugar.
3. Instale un protector horizontal en la abertura, que los soportes deben soportar desde abajo.. Se puede colocar al ras con el embrague o ir más allá. En el segundo caso, no lo instale en el lado, sino en la parte superior.
4. Coloque la malla de refuerzo en la parte inferior del encofrado.
5. Asegure la protección vertical con tornillos y, para una mejor estabilidad, átela a la rejilla de colocación con alambre de tejer. En este caso, debido a la carga de concreto, el escudo no se moverá y se unirá firmemente a la base.

Consejo: a menudo es imposible que un taladro ordinario haga un paso a través del canal en productos de concreto, luego la perforación con diamante de los agujeros en el concreto vendrá al rescate.

Calentamiento

Entre el dintel y la pared frontal, asegúrese de hacer una capa de aislamiento, como lana mineral, espesor recomendado de 100 mm. Poner el material en el encofrado y rellenar con hormigón. Cabe señalar que el marco de la ventana se apoyará contra su superficie, por lo que la espuma de instalación no podrá garantizar su buena estabilidad.

Consejo: en este caso, coloque las pendientes en la abertura de la ventana con un ladrillo de relleno, que se apoya contra la ventana. Luego asegure todo el conjunto con espuma de montaje.

Si el respaldo se utiliza en las pendientes, deben aislarse nuevamente. Puede usar lo siguiente, que es más simple y más confiable. En este caso, la espuma de poliestireno extruido jugará el papel de aislamiento.

El material tiene una superficie más fuerte y un espesor de 30 mm. Después de instalar la ventana, llene el espacio entre el aislamiento y el marco con espuma. Ahora su cimiento será un plano sólido. Debido a esto, la ventana en la abertura está fijada de manera segura y no hay necesidad de usar capas adicionales de aislamiento.

Refuerzo

En este caso, el diámetro del refuerzo dependerá de si se utiliza la barra de hormigón armado, barra o losa. Si el producto no debe transportarse y llevará cargas pequeñas, puede usar una barra de metal común. O también se usa cuando la estructura del techo es liviana y se usa una correa reforzada.

Para nuestro diseño, puede utilizar una malla de refuerzo de 2 hilos, en este caso es necesario tomar la barra O6-8 mm. La armadura debe colocarse a lo largo de toda la longitud del dintel y atarse con alambre de tejer.

Consejo: en este caso, no es necesario aplicar la soldadura para la conexión de válvulas.

Cómo reforzar el encofrado.

Para instalar un escudo de encofrado horizontal, se deben realizar soportes. Es peligroso descuidar esto, ya que el concreto tiene un peso muy grande, alrededor de 2.5 toneladas por metro cúbico. m

Al verter la solución en el molde, su gravedad puede doblar o desplazar el escudo, lo que puede afectar la forma del producto futuro y será imposible rehacerlo. Por lo tanto, el proceso debe ser tomado en serio.

Coloque el soporte en el centro de la abertura más cerca de la ventana y fíjelo. Conecte el borde interior de la forma con un escudo vertical para que la forma no pueda ceder.

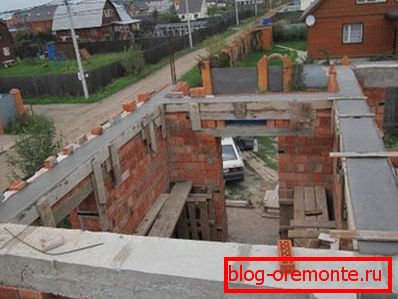

Verter el concreto

Use concreto M200 para rellenar los dinteles. Para su preparación es necesario preparar piedra triturada, arena y cemento en la proporción de 2: 5: 1.

Consejo: tamice bien la arena, escombra - enjuague para que no quede suciedad. Use solo cemento fresco, depende de la resistencia del concreto.

1. Mezcle bien la mezcla seca en una hormigonera y luego agregue agua allí. La calidad del hormigón depende de cómo se mezcló la solución. Si no hay mezclador de concreto, mezcle la solución a fondo con una pala.
2. Al verter hormigón en los moldes, es necesario levantar ligeramente el refuerzo sobre el escudo horizontal para que no se vea y se sumerja completamente en la solución. Para hacer esto, tome pedazos de ladrillos rotos, de aproximadamente 200 mm de grosor y colóquelos debajo de la malla de refuerzo.
3. Luego vierta la solución de concreto en la forma. Después de que se endurezca bien, desmonte el encofrado y proceda a colocar la pared sobre la forma.

Si lo desea, puede instalar un cuarto en las aberturas de las ventanas, se ve muy práctico y hermoso. Dicha partición puede ocultar la brecha con la espuma de instalación, así como proteger su hogar del aire frío y las corrientes de aire. En los lados y en la parte superior de la ventana, el cuarto debe corresponder a un tamaño de 50 mm, y la parte inferior, donde está instalado el alféizar, es de 20 mm.

Consejo: al hacer puentes hechos a partir de concreto reforzado para ventanas, este último debe hacerse con un cuarto.

Conclusión

En este artículo, aprendió cómo hacer dinteles de concreto reforzado con sus propias manos, qué es y qué materiales y herramientas se necesitan para esto. También se dieron instrucciones detalladas sobre la colocación de los productos y sobre su selección por tipo. Podemos decir con seguridad que con el estricto cumplimiento de estas instrucciones, puede crear un elemento de construcción del nivel de resistencia deseado.

El video en este artículo lo ayudará a encontrar información adicional sobre este tema.
