Dinteles de barra: tipos e instalación

Al construir las paredes del edificio, una de las tareas de ingeniería más importantes es el diseño correcto de las aberturas de ventanas y puertas. Y para resolver este problema, no podemos prescindir de un elemento como el dintel de barra.

En nuestro artículo, hablaremos sobre los principales tipos de puentes, su marcado de acuerdo con GOST, y describiremos las características de instalación en diferentes situaciones.

Información detallada

Construcción y variaciones.

Como notamos, los dinteles son partes de las aberturas de ventanas y puertas. La tarea principal de cualquiera de estos elementos es superponer la parte superior de la apertura y la distribución de carga desde la estructura de soporte anterior.

Presta atencion Con el fin de minimizar el riesgo de deformación asociada con diferentes coeficientes de elasticidad, conductividad térmica y contracción, los puentes suelen estar hechos de los mismos materiales con los que se construye la estructura. En este caso, por supuesto, debe aumentarse la capacidad de carga de la pieza.

Por diseño, esta parte puede ser portadora y no portadora:

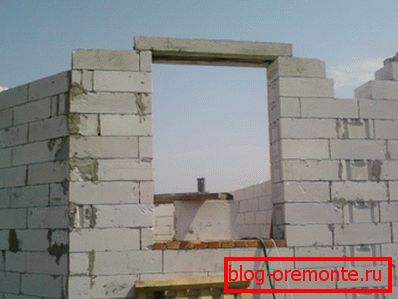

• La viga transversal del portador, ubicada sobre la abertura, toma la carga de la superposición, que se coloca sobre la ventana o puerta. (Ver también el artículo Cómo utilizar vigas de madera).
• La viga curva solo experimenta carga de la mampostería, que se coloca más arriba, es decir, dentro de un piso.

La clasificación de tales elementos puede basarse en el material del que está hecho el puente y en su configuración.

Según el material existen tales grupos:

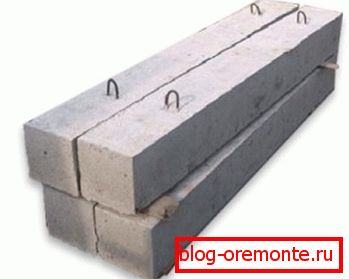

• Losas y vigas de hormigón armado - el tipo más común. Son vigas de hormigón armado con altas propiedades mecánicas. Ampliamente utilizado en la construcción de capital debido a su manufacturabilidad.

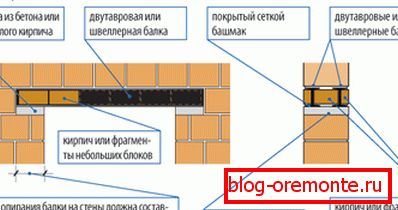

• Pisos de metal: se utilizan para bloquear aberturas amplias, así como cuando se aplica una carga significativa a una ventana o puerta. Recopilado con mayor frecuencia del perfil rodante (viga en I o canal).

• Ladrillo: son bastante difíciles de fabricar, porque en la construcción privada se usan relativamente poco. Como regla general, están hechas de ladrillos ordinarios, que se ensamblan en encofrados instalados.
• Tablas de madera o tablas de gran espesor. Se puede utilizar tanto en la construcción de casas y casas de madera, madera y en edificios de ladrillo, como en estructuras de gas y hormigón celular.

Además, al hablar de la construcción de dinteles industriales (los productos de concreto se incluyen principalmente aquí), los expertos los dividen en losas y cuadrados:

• El dintel de tipo cuadrado se monta en los muros de carga en caso de que la construcción del muro perciba la carga de la losa del piso superior. Este tipo de jumper es el más buscado.
• La construcción de tipo losa se instala en una pared autoportante a la que no se transfiere el peso de las losas del piso.

Marcado y dimensiones.

Como señalamos anteriormente, en la construcción industrial y residencial, la mayoría de las veces usamos detalles de concreto del tipo de bloque. El dintel de banda de acuerdo con GOST debe tener un ancho de no más de 250 mm, y su longitud está determinada por las dimensiones de la abertura que se bloquea. Como regla general, se utilizan piezas de 1500 a 6000 mm.

Cada puente debe estar debidamente etiquetado. La marca contiene información sobre las características principales del elemento y, por lo tanto, incluso sin ver la viga en sí misma, podemos determinar a partir de su artículo si es adecuado para su uso en una situación determinada.

Considere las características de la marca en el ejemplo de detalles tales como la barra de dintel 2PB -16 - 2 P.

Los índices numéricos y alfabéticos denotan lo siguiente:

• 2 - característica de la sección transversal del puente.
• PB - tipo de pieza (PB - barra, PP - losa).
• 16 - longitud en decímetros. Este artículo tiene un tamaño de 1600 mm.

Presta atencion El tamaño real puede diferir del tamaño nominal de 6 mm (para vigas de hasta 2500 mm) a 10 mm (para tablas y barras con una longitud de 4000 mm y más).

• 2 - la clase de resistencia del concreto del cual se hizo el elemento.
• P: un índice que indica la presencia de bucles para transportar el bloque con una grúa.

Como puede ver, la información es suficiente para aprovechar las ventajas de la posibilidad de utilizar el elemento para superponer la abertura de la ventana.

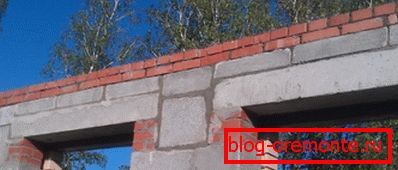

Apertura de la ventana

Encofrado de encofrados

Si está construyendo una casa con sus propias manos, tarde o temprano se enfrentará a la tarea de bloquear las aberturas de las ventanas. Este problema se puede resolver de varias maneras, y más adelante trataremos de proporcionar una breve descripción de ellos.

El primer método consiste en la construcción de puentes hechos de concreto reforzado por la tecnología de relleno.

La instrucción en este caso es la siguiente:

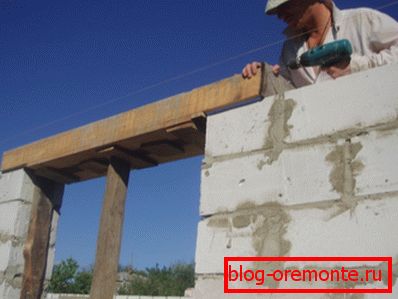

• En la primera etapa instalamos encofrados en la abertura de la ventana. Para el encofrado utilizamos tablas cuyo grosor debe ser de al menos 25-30 mm.
• El encofrado se basa en barras verticales de madera, que se colocan dentro de la propia apertura.

• Dentro del encofrado colocamos la malla de refuerzo, hecha de barras de acero con un diámetro de aproximadamente 6-8 mm.

Sugerencia La armadura debe colocarse sobre pequeños soportes, que proporcionarán un espacio entre el metal y el plano inferior de la viga de hormigón vertida.

• Además, reforzando el encofrado con barras transversales, comenzamos a verter la mezcla de hormigón. Es mejor usar piedra triturada como relleno (la proporción de cemento, arena y piedra triturada en la solución es aproximadamente 1: 2: 4.5).
• El concreto está completamente apisonado para deshacerse de las burbujas de aire.

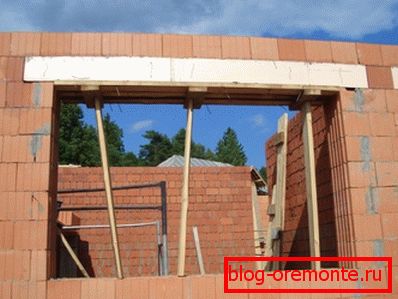

Como muestra la práctica, es posible eliminar el encofrado y comenzar a colocar ladrillos en dicho dintel después de 48 horas.

Parte de acabado

El uso de dinteles de concreto prefabricados puede ahorrar mucho tiempo y simplificar el trabajo. Sin embargo, vale la pena señalar que el precio del producto en este caso será algo más alto, y para elevar partes a una altura es conveniente tener una grúa a su disposición.

Si esto no te asusta, entonces el trabajo se lleva a cabo de acuerdo con el siguiente algoritmo:

• Primero, en función de las dimensiones de la abertura, seleccionamos las dimensiones de los puentes cuadrados para que los bordes de la viga entren en la pared al menos 250 mm (este parámetro se llama profundidad de empotramiento).
• Luego construimos la pared de tal manera que se formen las plataformas de apoyo para colocar el piso de madera horizontal.
• Debajo del dintel, coloque la capa de solución con un espesor de aproximadamente 20 mm.
• Los detalles concretos se bajan a la ubicación seleccionada y se cambian al nivel deseado. Hablando de exceso de solución eliminado con una paleta.
• Si es necesario, forme la superposición sobre la apertura de varias de estas partes.

La colocación posterior de ladrillos o bloques de construcción se puede llevar a cabo inmediatamente después de completar el asentamiento y la alineación del dintel.

Conclusión

Los dinteles de barra, según GOST, deben estar hechos de concreto reforzado de alta resistencia, son un elemento estructural indispensable en casi todas las ventanas.

Por supuesto, como ya hemos señalado en el artículo, se puede hacer un detalle similar de forma independiente, pero si las finanzas lo permiten, es mejor usar un producto de fábrica. Al menos, tendrá confianza en sus propiedades mecánicas y, por lo tanto, en la confiabilidad de sus ventanas y puertas. El video en este artículo, además de lo anterior, mostrará algunos matices sobre este tema, ¡mira!
