Determinación de la resistencia del hormigón. método de

La durabilidad es quizás uno de los principales parámetros del concreto, que determina sus propiedades operativas. Por lo tanto, durante la construcción de importantes estructuras de soporte, los constructores monitorean cuidadosamente este indicador. El método de control más común es la determinación de la resistencia del concreto mediante el método de separación con astillado. Sin embargo, hay muchas otras formas.

Por lo tanto, en este artículo consideramos en detalle cómo determinar la resistencia del concreto mediante los métodos modernos más comunes.

Tipos de formas de probar la fuerza.

La forma más confiable de controlar la calidad del concreto es probar la estructura del concreto, una vez que el material ha adquirido su fuerza de diseño.

En cuanto a la prueba de muestras de control realizadas por separado, permite determinar solo la calidad de la mezcla de concreto, pero no la resistencia del material en la estructura. Esto se debe a la imposibilidad de proporcionar las mismas condiciones para el curado de un prototipo (vibración, calentamiento, etc.) y un producto concreto.

Todos los métodos de control existentes se dividen en tres grupos:

• Directo no destructivo;
• Destructivo
• Indirecto no destructivo.

A menudo se utilizan métodos de control no destructivos, sin embargo, la mayoría de las veces el trabajo se realiza mediante métodos indirectos. El último grupo incluye pruebas de muestras de prueba, así como muestras tomadas de una estructura de concreto.

Presta atencion En términos de resistencia a la compresión, determinan la clase de concreto. Para ello, los cubos de hormigón se trituran con una prensa hidráulica, que da el resultado.

Hay que decir que los métodos destructivos también están muy extendidos en la construcción, pero se usan con menos frecuencia, ya que violan la integridad de la estructura. Además, el costo de tales pruebas es muy alto.

Por lo tanto, hasta la fecha, los más comunes son los siguientes métodos para determinar la resistencia:

• El método de rebote elástico;
• Método de ultrasonido;
• Método de impulso impulsivo

Debo decir que diferentes métodos de verificación tienen diferentes errores:

Requisitos básicos para pruebas de resistencia

De acuerdo con los requisitos establecidos en SP 13-102-2003, el concreto debe ser muestreado para investigación por métodos indirectos y directos en más de 30 sitios, sin embargo, esto no es suficiente para construir y utilizar una curva de calibración.

También es necesario que la correlación obtenida por el estudio de correlación-regresión de pares tenga un coeficiente de correlación de al menos 0.7, y la desviación estándar fuera menor al 15 por ciento de la resistencia promedio. Para cumplir con estas condiciones, la precisión de la medición debe ser muy alta y la resistencia del concreto debe variar en un amplio rango.

Debo decir que en el estudio de las estructuras, estas condiciones se cumplen muy raramente. El hecho es que el método de prueba básico está acompañado por un error significativo.

Además, la resistencia del concreto en la superficie puede diferir de la resistencia a una cierta profundidad. Sin embargo, si el hormigonado se realiza cualitativamente y el concreto corresponde a su clase de diseño, los parámetros de las estructuras homogéneas no cambian en un amplio rango.

Para determinar la fuerza sin violar los estándares existentes, uno debe usar métodos directos no destructivos o destructivos.

Según GOST 22690-88 los métodos directos incluyen:

• Método de desapego;
• Escaparse бетона со скалыванием;
• Costillar.

Ahora echemos un vistazo más de cerca a las tecnologías más comunes para determinar la calidad del concreto.

Tecnología de fuerza

Método de desapego

Принцип данного метода базируется на измерении усилия, которое нужно приложить для отрыва участка бетонной конструкции. Escaparseающую нагрузку применяют  к ровной поверхности бетонной конструкции. Для этого к ней приклеивается стальной диск, который при помощи тяги соединяется с измерительным прибором.

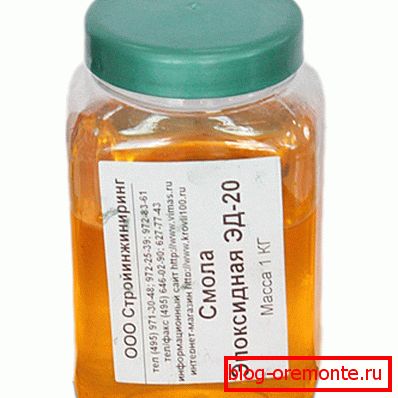

El disco está pegado con pegamento en la resina epoxi. GOST 22690-88 recomienda el uso de pegamento ED20 con relleno de cemento. Es cierto, en nuestro tiempo hay adhesivos confiables de dos componentes.

Esta tecnología implica pegar el disco sin medidas adicionales para limitar el área de separación. En cuanto al área de separación, no es permanente y se determina después de cada prueba.

Sin embargo, en la práctica extranjera, el sitio de separación se limita preliminarmente al surco, realizado por taladros de anillo. En este caso, el área de separación es constante y conocida.

Después de determinar el esfuerzo requerido para el pelado, se obtiene la resistencia del material al estiramiento.

De acuerdo con esto, usando la dependencia empírica para calcular la resistencia a la compresión usando la siguiente fórmula: Rbt = 0.5?

• Rbt - resistencia a la tracción.
• R es la resistencia a la compresión.

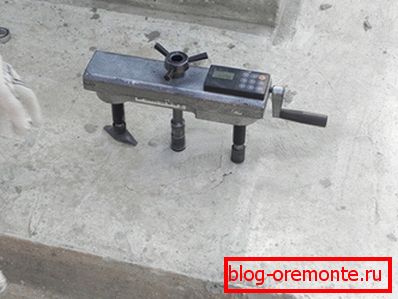

Para el estudio del concreto por el método de separación utilizado los mismos dispositivos que para el método de separación con astillado, es:

• PIP;
• ONYX-OS;
• PIC-50MG4;
• ГПНС-5;
• GPNV Quinta

Presta atencion Para realizar la prueba, también necesita un dispositivo de agarre, es decir, un disco con un cierre adjunto.

Escaparse со скалыванием

Este método tiene mucho en común con el método anterior. Su principal diferencia radica en el método de montaje del dispositivo en una estructura de hormigón. Para unirle una fuerza de rasgado, se usan anclajes de pétalos, que pueden ser de diferentes tamaños.

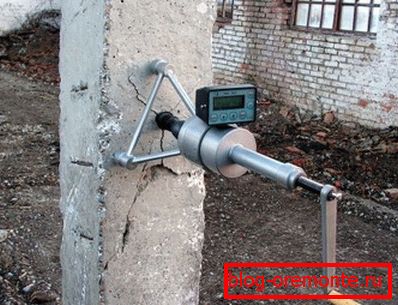

Los anclajes se insertan en los agujeros perforados en el área de medición. Como en el caso anterior, el dispositivo mide la fuerza de rotura.

El cálculo de la resistencia a la compresión se realiza mediante la dependencia, expresada por la fórmula - R = m1 * m2 * P, donde:

• m1 denota el coeficiente de tamaño máximo de relleno grande;
• m2 se refiere al factor de conversión a la resistencia a la compresión. Depende del tipo de condiciones concretas, así como las condiciones de curado.
• P - la fuerza destructiva resultante de la investigación.

En nuestro país, este método es uno de los más populares, ya que es bastante versátil. Brinda la oportunidad de realizar la prueba en cualquier parte de la estructura, ya que no requiere una superficie plana. Además, es fácil fijar el ancla de pétalo con sus propias manos en el espesor del concreto.

Es cierto que hay algunas limitaciones que se encuentran en los siguientes puntos:

• Estructuras de refuerzo gruesas: en este caso, la medición no será confiable.
• El grosor de la estructura: debe ser el doble de la longitud del anclaje.

Costillar

Esta tecnología es el último método directo de prueba no destructiva de control. Su característica principal es la determinación de la fuerza que se aplica a la espalación de una sección de concreto ubicada en el borde de la estructura.

El diseño del dispositivo, que se puede instalar en un producto concreto con un ángulo externo, se desarrolló relativamente recientemente. La instalación del dispositivo a una de las partes se lleva a cabo utilizando un anclaje con una clavija.

Después de recibir los datos del dispositivo, determine la resistencia a la compresión de acuerdo con la siguiente dependencia normalizada, expresada por la fórmula - R = 0.058 * m * (30P + P2), donde:

• El coeficiente m tiene en cuenta el tamaño del agregado.
• P es la fuerza aplicada a la división del hormigón.

Detección de ultrasonido

El método ultrasónico para determinar la resistencia del concreto se basa en la relación entre la resistencia de un material y la velocidad de propagación de las ondas ultrasónicas en el mismo.

Y hay dos dependencias de calibración:

• El tiempo de propagación de las ondas de ultrasonido y la resistencia del material.
• La velocidad de propagación de las ondas de ultrasonido y la fuerza del material.

Cada método está diseñado para un tipo específico de estructura:

• Sondeo cruzado en la dirección transversal: se utiliza para estructuras prefabricadas lineales. En tales estudios, los dispositivos se instalan en ambos lados de la estructura de prueba.

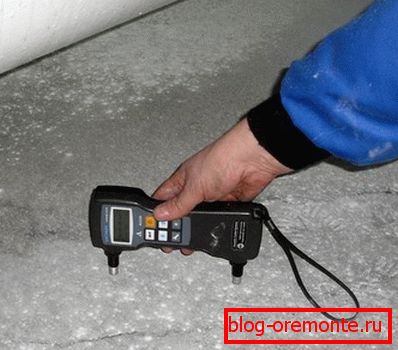

• Sondeo de superficie: se utiliza para estudiar losas de piso y paneles de pared de canaletas, planas y con varios huecos. En este caso, el dispositivo se instala solo en un lado de la estructura.

Para garantizar un contacto acústico de alta calidad entre la estructura de prueba y el transductor ultrasónico, se utilizan materiales viscosos, por ejemplo, grasa. El "contacto seco" también es común, pero en este caso se utilizan boquillas cónicas y protectores.

Los instrumentos de ultrasonido constan de dos elementos principales:

• Sensores;
• Bloque electrónico.

Los sensores pueden ser:

• Separado - por medio del sonido.
• Unidos - destinados al sonido superficial.

Las ventajas de este método de verificación son la simplicidad y la versatilidad.

Kashkarov martillo de investigación

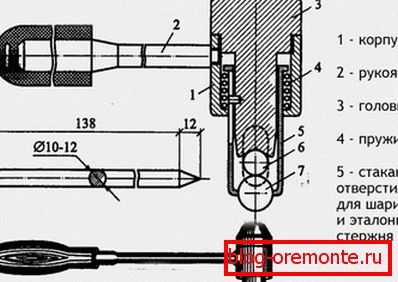

El proceso de prueba de concreto con un martillo Kashkarov está regulado por GOST 22690.2-77. Este método se utiliza para determinar la resistencia del material en el rango de 5 a 50 MPa.

Las instrucciones para el estudio del concreto por este método son las siguientes:

• Inicialmente, se busca un diseño de nivel.
• Si hay una rugosidad o pintura en su superficie, es necesario limpiar el área con un cepillo de metal.
• Luego, el papel de copia debe colocarse en la superficie del concreto y una hoja de papel blanco en la parte superior..

• Además, se aplica un martillo Kashkarov de tamaño mediano a la superficie del concreto perpendicular al plano del concreto. Como resultado del impacto, quedan dos impresiones: en la barra de referencia y en la hoja de papel.
• Después de eso, la barra de metal se desplaza no menos de 10 mm y se aplica otro golpe.. Para una mayor precisión del estudio, el procedimiento debe repetirse varias veces.
• Luego mida las impresiones en la barra de referencia y el papel con una precisión de 0,1 mm.
• Al medir impresiones, los diámetros obtenidos en el papel y los diámetros en la varilla de referencia se deben doblar por separado..

Un parámetro indirecto de la resistencia del concreto es el valor promedio de la relación de impresiones en la varilla de referencia y en el concreto.

Método de rebote

Este método de investigación es el más sencillo. La prueba se realiza utilizando un dispositivo electrónico especial. Tiene un martillo que presiona la bola en el hormigón. La electrónica determina la fuerza del material en el rebote de la pelota después de presionar.

Para probar el concreto, debe apoyar el dispositivo sobre la superficie del concreto y presionar el botón correspondiente. Los resultados se muestran en la pantalla del dispositivo. Debe decirse que el proceso de prueba de un material con la ayuda de un dispositivo de tipo de impulso de choque es casi el mismo.

Esas son las principales formas de determinar la calidad del concreto, que se utiliza con mayor frecuencia en la construcción moderna.

Conclusión

Como descubrimos, hay varias maneras de determinar la resistencia del concreto. Además, es imposible nombrar a cualquiera de ellos como el mejor, ya que los diferentes métodos, por regla general, están destinados a diferentes tipos de estructuras concretas y también tienen diferentes errores.
