Cuántos cubos de madera se necesitan en una casa de 6x6:

¿Cuántos cubos de madera necesita para una casa de 6x6? ¿Cómo se calcula el volumen de la pared? ¿Cuál debería ser la sección transversal de la barra? Intentemos recordar en la memoria los métodos para resolver problemas matemáticos simples.

Espesor de la pared

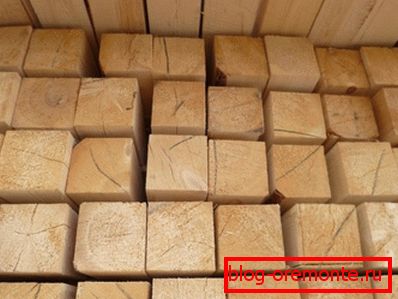

Estipulemos que nos limitaremos a calcular la cantidad de material para la construcción de paredes externas. Por que Simplemente porque no existe un método universal para calcular el material para el sistema de truss y los pisos: el proyecto determina el número de vigas; en las paredes, la madera no encaja con huecos arbitrarios, sino de cerca (aprenda también cómo determinar cuántas piezas hay en una viga en cubos 100x150).

Entonces, ¿cuál debería ser el grosor de las paredes?

Está determinado por dos parámetros:

1. Los requisitos de resistencia térmica. A su vez, depende de la región de construcción.
2. Conductividad térmica de la madera y, en presencia de aislamiento adicional, material aislante.

Datos de referencia

Чтобы выполнить расчеты, нам придется зарыться в справочники. Пойдем навстречу читателю и предоставим в его распоряжение ряд данных. Начнем с предписаний СНиП 23-02-2003  «Тепловая защита зданий» для разных климатических зон.

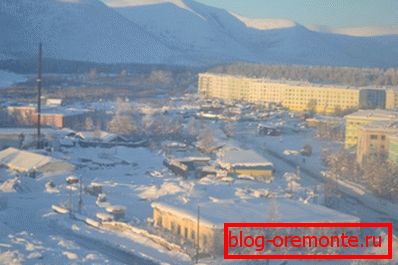

La resistencia a la transferencia de calor del muro se mide en m2 * C / W y para diferentes ciudades del país toma los siguientes valores:

• Arkhangelsk - 3.57.
• Bryansk - 3.03.
• Vladivostok - 3.14.
• Vologda - 3.38.
• Kaliningrado - 2.72.
• Kostroma - 3.32.
• Kursk - 2.99.
• Región de Leningrado - 3.1.
• Magadan - 4.47.

• Moscú - 3.16.
• Murmansk - 3,69.
• Nalchik - 2.61.
• Perm - 3.49.
• Petropavlovsk - Kamchatsky - 3.40.
• Stavropol - 2.57.
• Sochi - 1.83.
• Khabarovsk - 3.56.
• Yaroslavl - 3.07.

Algo falta, ¿verdad? Ah, sí: información sobre la conductividad térmica de los materiales de construcción.

Долго искать не нужно: сведения можно найти в приложении «Д» к тому же СНиП:

• La conductividad térmica del abeto a través de las fibras (esta es la dirección del vector de intercambio de calor en la pared de madera) es de 0.09 W / m * C.
• Si el abeto liviano se reemplaza por un roble denso y sólido, la conductividad térmica aumentará sorprendentemente ligeramente y alcanzará los 0,10 W / m * s.
• Espuma de poliestireno con una densidad de 25 kg / m3 (se utiliza con mayor frecuencia para aislamiento en exteriores: 0.029).
• Lana mineral con una densidad de 100 kg / m3 - 0.044 W / m * S, con una densidad de 50 kg / m3 - 0.035.

Calculo

Para averiguar el grosor de la pared de madera sólida correspondiente al grado de calentamiento requerido, multiplique la resistencia térmica requerida por la conductividad térmica del material. Entonces, para Khabarovsk, al construir una casa con sus propias manos, será necesario comprar una barra de abeto con un grosor de al menos 3.56x0.09 = 0.3204 metros, o 32 cm.

Sin embargo: la sección máxima de la madera producida está limitada a 240 milímetros. ¡Tenemos problemas!

Además de la incapacidad de construir muros demasiado gruesos a partir de una madera, vale la pena considerar sus propios gastos: cuanto mayor sea la sección transversal de la madera, mayor será el precio por metro cuadrado de la pared. Que hacer

La instrucción es simple:

1. Construimos una pared, enfocándonos no en las cualidades de aislamiento térmico, sino en la resistencia.
2. Realizamos su calentamiento exterior.

Si en el ejemplo anterior tenemos una madera de abeto con una sección de 150x150, entonces, como es fácil de calcular, la resistencia térmica de la pared será igual a 0.15 m / 0.09 W / m * C = 1.67 m2 * C / W.

¡Pero se necesitan 3.56! Esto significa que la resistencia de transferencia de calor de 3.56-1.67 = 1.89 será proporcionada por el aislamiento térmico - lana mineral.

A una densidad de 50 kg / m3, su espesor mínimo será de 1.89 * 0.035 = 0.06615 metros. En la práctica, puede utilizar placas de 10 centímetros.

Cantidad de madera

Entonces, nos dimos cuenta de dos cosas:

1. Es fácil calcular el espesor de pared requerido, pero el resultado no siempre será satisfactorio.
2. Sin embargo, esto no creará problemas: la falta de espesor de la pared se puede compensar con un aislamiento externo.

Ahora, volvamos al principio del artículo e intentemos averiguar cuánto se necesita una barra para una casa de 6 a 6. Resolvamos el problema de diseño en dos versiones.

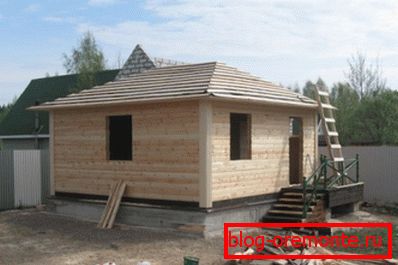

Cuarto de baño

¿Cuántos cubos de madera necesita para un baño de 6x6 si:

• Usamos para la construcción de la sección de madera de 200x200, lo que permite prescindir de un aislamiento adicional.
• La altura de los muros es de 2,5 metros.
• Se proporcionan una puerta de 80x200 cm y una ventana en las paredes exteriores: dos de 60x80 cm cada una en la sala de espera y 30x40 en la sala de vapor.

Nosotros consideramos:

1. La longitud total de las paredes es de 6 x 4 = 24 metros.
2. El área total de ventanas y puertas es (0.8x2) + 2x (0.6 * 0.8) + (0.3x0.4) = 1.6 + 0.96 + 0.12 = 2.68 m2.
3. El área de las paredes menos las aberturas es de 24 x 2.5 - 2.68 = 57.32 m2.
4. El volumen de paredes con un espesor de 0.2 metros es 57.32 x 0.2 = 11.464 m3.

Enmienda: el material siempre se compra con un margen de al menos 15 por ciento. Excepción - listo domokomplekty.

Casa

Ahora un poco complica el cálculo. ¿Cuánta madera necesita para una casa de 6x6, si tiene 2 pisos de 3 metros, 2 puertas de 90x200 cm y 12 ventanas: 5 de 120x140 cm y 7 de 120x180 cm?

Procederemos del uso de una barra con una sección de 15 centímetros.

1. La longitud de las paredes es similar a la del ejemplo anterior: 24 metros.
2. El área de todas las aberturas es 2x (0.9x2) + 5x (1.2x1.4) + 7x (1.2x1.8) = 3.6 + 8.4 + 15.12 = 27.12 m2.
3. El área de las paredes menos las aberturas es de 24 x (3x2) - 27.12 = 116.88 m2.
4. El volumen con su espesor de 150 mm es igual, respectivamente, 116.88 x 0.15 = 17.532 m3.

Útil: la densidad de la madera seca es de aproximadamente 0.5 t / m3. Conociendo el volumen de las paredes, es fácil estimar aproximadamente su masa. La carga total sobre la base de una casa de construcción equilibrada (excluyendo esquemas no viables, como pisos de concreto reforzado en paredes de madera) es aproximadamente igual al doble del peso de las paredes externas.

Conclusión

Esperamos que el lector esté satisfecho con el regreso mental a la escuela (lea también el artículo Proyectos de una casa desde una barra 6x6: ideas reales para la construcción de su hogar). Como siempre, el video en este artículo complementará este tema con información interesante.

¡Éxitos en la construcción!
