¿cómo funciona el transformador para calentar hormigón?

El ritmo de la construcción siempre debe encajar en el marco del diseño, a pesar de las condiciones climáticas, por lo que el trabajo generalmente se lleva a cabo a gran escala en invierno, y para no ser obstaculizado por la escarcha, use transformadores de calefacción para concreto.

El poder de tales unidades es diferente, pero los objetos también difieren en volumen, además, este método actúa como un acelerador, por lo que el invierno no afecta la velocidad de producción. A continuación, le contaremos un poco acerca de dichas unidades y métodos de uso, y le mostraremos además el video de este artículo sobre el mismo tema.

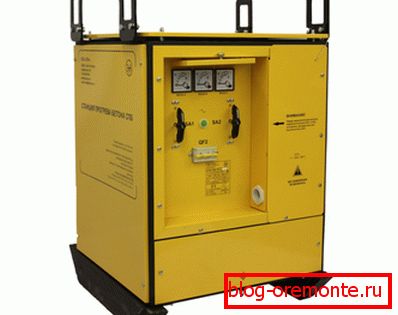

Transformador de baja frecuencia y hormigón.

Principio de funcionamiento

Para moldear estructuras monolíticas a temperaturas por debajo de -4 ° C, recurren a diferentes métodos de calentamiento de la masa de concreto, estos son emisores de infrarrojos y una solución caliente, encofrado caliente y calentadores de ánodo. Pero lo más efectivo y económico puede llamarse calentamiento de concreto con la ayuda de un transformador de baja frecuencia y un cable PNSV (aislamiento de vinilo de alambre para calefacción de acero).

Antes de conectar el transformador para calentamiento de concreto, las bisagras del cable PNSV con una sección transversal de 1.2 mm se colocan en la jaula de refuerzo.² hasta 3 mm². Este cable puede calentarse a una temperatura de 80 ° C, calentando así la solución a 40 ° C-50 ° C, y todo esto sucede a temperaturas del aire de -4 ° C y menores. Para lograr el calentamiento óptimo del concreto en condiciones de heladas, se requerirán aproximadamente 60 m de PNSV-1.2 por metro cúbico de solución.

При укладке петель следует соблюдать осторожность, чтобы не замкнуть цепь, то есть, когда вы подвязываете провод к арматурному каркасу, его изоляция (ПНСВ) попросту может перетереться о металл и петля перегорит. В таком случае определённый участок заливки останется без обогрева, что может привести к деструкции общей массы и, как следствие, железобетон окажется некачественным (см.также статью «Покраска бетонного забора: как получить долговечное покрытие»).

Для прогрева инструкция позволяет использовать такие трансформаторы, как КТП-06-20, KTPTO-80, КТП-ОБ-160, ТСДЗ-63 и так далее.

Nota Para que el circuito de calefacción funcione correctamente, el cable PNS debe estar necesariamente dentro de la masa del concreto (la conexión se realiza con un cable de aluminio). Si el PNSV se deja abierto, simplemente se quemará.

Transformador de aceite. Especificaciones tecnicas

Transformador сухой. Технические характеристики

Preparación para el trabajo y lanzamiento.

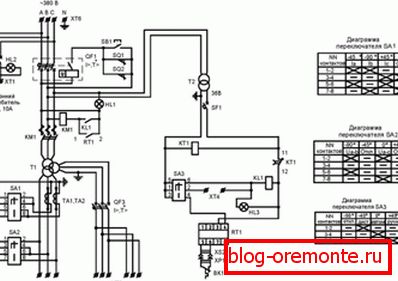

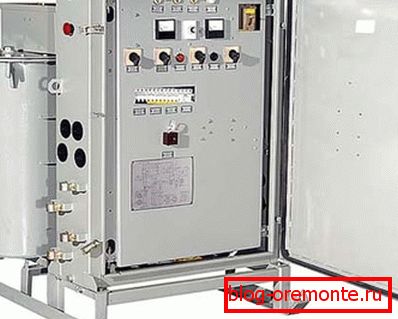

Чтобы яснее представлять себе цикл подключения и рабочий запуск, ниже будет приведена инструкция трансформатора для прогрева бетона KTPTO-80 (см.также статью «Бетонные панели для забора – преимущества и установка»).

Todos los trabajos en el calentamiento del concreto inyectado deben realizarse de acuerdo con SNiP 111-4-80 / ch.11 y GOST 12.1.013-7, que regula el orden de trabajo y la seguridad eléctrica.

• En primer lugar, KTPTO debe ponerse a cero, y esto se puede hacer conectando el cable de alimentación (su cuarto núcleo) al terminal N de la unidad XT6, conectándolo todo al gabinete de control de metal. El transformador se conecta a tierra desde un trineo: hay un perno especial para conectar el circuito y se usa un cable de acero de al menos 4 mm para la conexión.
• Antes de conectar el transformador reductor a la red, debe comprobar la resistencia de aislamiento con sus propias manos, que no deben ser inferiores a 0,5 MΩ, y también prestar atención a la densidad de las conexiones de contacto.. Los interruptores de desplazamiento SQ1 y SQ2 deben instalarse de manera que cuando abra la cubierta de la caja del transformador y la PU haya una posibilidad de cierre confiable de los contactos SQ1 y SQ2. Además, es imprescindible comprobar los fusibles en caso de cortocircuito.
• Переключатель силового трансформатора выставляем на 55В, что будет соответствовать положению 1, а автоматический выключатель вместе с переключателем SA3 устанавливаем в положение «ВЫКЛ».
• Después de esto, el circuito de calefacción instalado en el encofrado se puede conectar al cable de alimentación, que a su vez se conecta al bloque de terminales XTB.

• En la entrada KTPTO, suministramos una alimentación de 380 V y encendemos QF1 después de verificar el voltaje en HL1 y HL3 y luego, utilizando el botón de apagado de emergencia SB1, hacemos un apagado de control, después de lo cual se reinicia el QF1. KL1 se alimenta con el botón SB3, luego del cual debe funcionar el arrancador magnético KM1.
• Para cambiar los modos de operación, debe levantar la cubierta de la caja del transformador y luego, a través del interruptor de límite, SQ1 QF1 se apaga automáticamente.. Luego cambie los pasos de voltaje y encienda QF1 y KM1.

Nota Teniendo en cuenta que la cadena alimenticia durante el calentamiento del concreto puede ser potencialmente mortal, solo el personal capacitado que ha recibido instrucciones de capacitación en seguridad puede realizar el mantenimiento del GTPE. Además, dichos trabajadores deberían poder proporcionar primeros auxilios a tiempo para una descarga eléctrica.

Conclusión

Para uso doméstico, puede alquilar un transformador reductor usado, ya que no será útil en ningún otro lugar que no sea el sitio de construcción. Además, si el volumen de vertido de concreto es pequeño, puede usar una máquina de soldadura como transformador.
