Cómo es el hormigonado de las columnas: el trabajo

Las columnas en la estructura del edificio desempeñan una función decorativa y una práctica: son un importante elemento de soporte del edificio. Y dado que, de forma predeterminada, se supone que los soportes estarán muy cargados, entonces, naturalmente, deben realizarse en el máximo cumplimiento de todas las normas y regulaciones existentes.

En este artículo, hablaremos sobre cómo se vierten las columnas de hormigón, qué es importante tener en cuenta y qué no se recomienda hacer.

Para empezar, veamos la clasificación de estos bienes concretos y los requisitos para ellos.

Tipos de productos

Estos diseños se dividen principalmente en las siguientes categorías principales:

1. Redondo
2. Rectangular
3. Plaza

Además, hay diferencias en la tecnología de producción.

También debemos considerar la clasificación de los productos de concreto prefabricados de este tipo: todos los datos se proporcionan en la tabla a continuación.

Sobre la base de estos parámetros, debe elegir columnas prefabricadas confeccionadas.

Fоскольку установку готовых изделий рассматривать мы не будем, а вот об устройстве монолитных опор поговорим подробно, то стоит разобраться в требованиях к таким опорам.

Los requisitos para una mezcla de concreto son muy simples: el tiempo de endurecimiento debe ser fácilmente predecible, la masa debe ser de plástico y en forma congelada debe ser duradera.

El índice de resistencia se ve afectado por la composición del hormigón, así como por las características del refuerzo utilizado.

En particular, el metal debe tener las siguientes propiedades:

1. Buena soldabilidad;
2. Baja probabilidad de corrosión;
3. Resistencia a la fatiga;
4. Excelente nivel de adherencia con la estructura de la masa de hormigón.

Y, naturalmente, para realizar con éxito la producción de columnas de hormigón, es necesario tener en cuenta todos los factores que lo acompañan:

1. Pisosen el que se montan soportes;
2. Asignación de objetos - después de todo, el nivel de carga futura en las columnas depende de esto;
3. Tип грунта на объекте;
4. Características climáticas de la región donde se está llevando a cabo la construcción..

Совет: для того чтобы изготовить по-настоящему качественную опору из железобетона, стоит ознакомиться с информацией, которая содержится в ГОСTах 23009-78, 18979-90, 25628-90 и 23899-79. В этих документах можно найти общие сведения о правильном изготовлении ЖБИ и колонн в частности.

En principio, con la revisión de los productos que hemos terminado, puede ir directamente a su ensamblaje y fundición.

Por lo tanto, unas breves instrucciones paso a paso para la instalación de soportes para edificios.

Bricolaje monolítico de apoyo

Fрежде чем начать, стоит отметить один важный момент – рассматривать мы будем самый простой способ сборки, который спокойно можно реализовать самостоятельно. Fри строительстве частного дома, например.

Fубликовать обзор по самостоятельной заливке столбов для строительства завода не имеет смысла, согласитесь. Как минимум потому, что все равно в одиночку справиться с таким объектом не получится – придется привлекать много высококвалифицированных специалистов, которые и сами знают, как выполняются подобные задачи.

Vamos a empezar

Trabajo preparatorio y dispositivo de cimentación.

En principio, la preparación aquí consiste principalmente en la necesidad de liberar todo el espacio alrededor de los soportes futuros para poder ensamblar el encofrado de manera rápida y eficiente.

Pero la fundación es más complicada. Como mínimo, porque hay situaciones en las que el pilar debe instalarse en una losa de piso o en una regla común: en este caso, la base es casi siempre imposible de organizar.

Fоступают обычно так – делают опоры с так называемой пяткой из бетона, по углам которой имеются отверстия для болтов. Этими болтами пятка крепится к горизонтальному основанию, за счет чего и удерживается вертикаль столба.

Обратите внимание! Заливка колонн бетоном по такой технологии автоматически подразумевает то, что плита перекрытия или пол имеют очень высокий уровень прочности. Если, например, стяжка тонкая, а под ней рыхлый грунт, то, конечно, опора прочно стоять не будет. Fоэтому обязательно учитывайте все особенности конкретного объекта.

Ahora vamos a tratar con el método de instalación del soporte en la fundación.

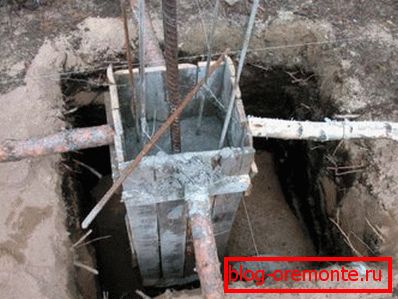

Si hay una oportunidad de profundizar en el suelo y verter la base, el orden de su dispositivo debería ser algo como esto:

1. Se cava un pozo en el suelo con un ancho de un metro por metro y una profundidad de un metro también (ajustado para la profundidad de congelación del suelo).
2. Los escombros se vierten en la parte inferior, que luego se estrelló.
3. Las paredes y el fondo del foso están cerrados con fieltro para techos: esta será una capa impermeabilizante, debido a la presencia de la cual los cimientos de la columna durarán un orden de magnitud más.
4. En el plano del material del techo, en la parte inferior del armazón horizontal se ensambla desde el refuerzo. A este marco se adjuntan barras verticales de metal que, por así decirlo, suben (por encima del nivel del suelo) desde el centro del pozo.

1. El fondo está relleno de hormigón. El grosor de la capa debe ser de aproximadamente 15-20 centímetros.

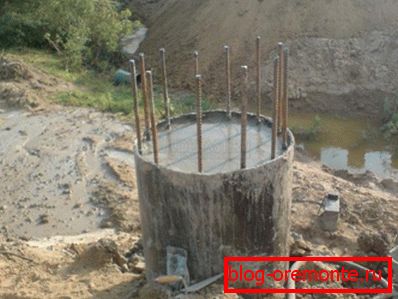

2. Fосле того, как масса застынет, из оцинкованной стали делается опалубка в форме цилиндра, который ставится на дно так, чтобы вертикальные прутья оказались по его центру. Диаметр цилиндра должен быть равен диаметру будущей колонны. Допускается отклонение в большую сторону, но никак не в меньшую.
3. Una mezcla de concreto se vierte dentro del cilindro, y todo el espacio entre el zinc y el suelo se cubre con tierra.

Como puede ver, el resultado es un tipo de "talón" de hormigón, que no se dobla y no se inclina por el peso del suelo alrededor del cilindro.

Обратите внимание на то, что опалубка в форме цилиндра приведена как пример – если колонна будет прямоугольная или квадратная, то опалубку соответственно можно делать такой же. Tо есть не из гибких материалов, а, например, из дерева.

Si la base está lista y las barras metálicas sobresalen verticalmente de ella, entonces es posible comenzar la fabricación de columnas de concreto directamente.

Montaje de la base metálica e instalación de los laterales.

Fо сути, все работы, которые выполняют до заливки основного количества смеси – это монтаж металлического каркаса колонны и опалубки.

El bastidor está montado con refuerzo grueso y el encofrado puede consistir, por ejemplo, en tales materiales

• De tablas de madera y tablas;
• Hoja galvanizada;
• De plástico, etc.

Tут важно чтобы опалубка получилась максимально ровной, чтобы потом плоскость или форму колонн не пришлось срезать, выравнивать или наращивать штукатуркой. Если получится неровно – большой беды это не принесет, но возни с отделкой однозначно добавится.

Como ejemplo visual, considere la opción de encofrado más compleja: para soportes redondos.

Un marco y un borde se hacen así:

1. К прутьям, которые выступают от фундамента, подвязывается стальной проволокой (тоже вертикально) максимально длинная арматура. Нужно сделать все так, чтобы вертикаль в итоге состояла из несколько параллельно идущих прутьев. Fри этом металл нельзя располагать впритык друг к другу – между линиями должно быть расстояние сантиметров в 5 как минимум.

Presta atencion Tenga en cuenta el hecho de que el refuerzo debe pasar aproximadamente a la misma distancia del centro de la columna futura y de sus bordes, esto afecta directamente la capacidad de carga del producto. Si esto no se hace, resultará que el eje central es fuerte y los bordes son débiles o viceversa.

1. Когда собран каркас нужной высоты, арматура как бы оборачивается листами оцинкованной стали, которые ставятся друг на друга. Fри этом перед тем, как устанавливать верхний «цилиндр» - внутри нижнего устанавливаются распорки, за счет которых линии металлического каркаса как бы фиксируются на одном месте на нужном расстоянии от краев опалубки.

En principio, está permitido montar no todos los encofrados a la vez. Es decir, primero puede poner una sección, rellenarla y, después de la configuración inicial de la mezcla, montar el siguiente nivel.

Здесь есть один трудный момент – заливка подразумевает, как правило, то, что на опалубку будет какое-то время давить жидкая смесь, которая много весит. А это означает то, что листы оцинковки может «повести», что приведет к деформации формы колонны. Fоэтому старайтесь крепить листы «на совесть».

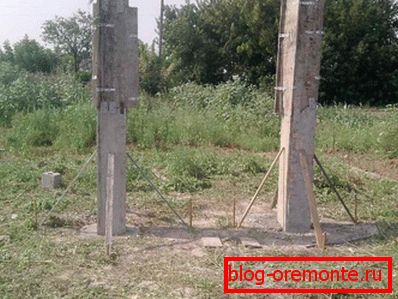

Если каркас собран и опалубка установлена, то в ее внутреннее пространство заливается бетон. Fосле его высыхания бортики снимаются и опора, по сути, готова к дальнейшей отделке.

En esto nuestra revisión ha terminado. Ahora vamos a resumir.

Conclusión

Hemos entendido en detalle la clasificación de las columnas y cómo se pueden hacer. Además, observamos la secuencia y cómo se vertieron las columnas de hormigón con las manos. Esperamos que la información le sea útil en la práctica.

Bueno, si desea saber aún más, le recomendamos sinceramente que vea el video adicional en este artículo.
