Cómo es el calentamiento de la soldadora de concreto.

В общих чертах схема прогрева бетона сварочным аппаратом остаётся точно такой же, как и понижающим трансформатором - разница заключается в том, что в данном случае мощность агрегата будет меньше. Такой метод приемлем для небольших объектов и в домашних условиях чуть ли не идеален, учитывая то, что вам не придётся искать дополнительные мощности. Для примера мы используем аппарат на 250А при заливке небольшой плиты 4×5м, а в качестве дополнительного материала мы вам покажем видео в этой статье по данной теме.

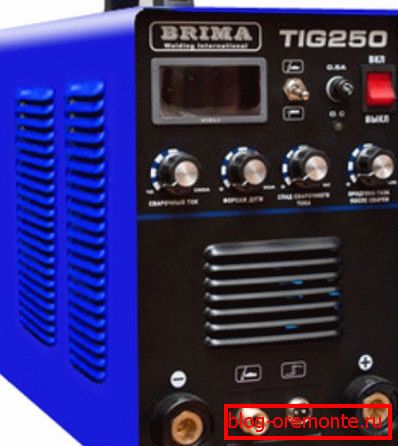

Transformador de soldadura BRIMA TIG 250

Calefacción de hormigón

Nota De acuerdo con SNiP 13.03.01-87 sobre estructuras de soporte, si la temperatura diaria promedio en el exterior cae por debajo de 5? C, se debe realizar calentamiento eléctrico del hormigón. Esto se utiliza para evitar la formación de una película de hielo en la solución fresca alrededor del refuerzo.

En casa, se puede producir transformador de soldadura de calefacción de hormigón.

Uso de un circuito de calefacción.

Diagrama esquemático: cómo calentar el hormigón con una máquina de soldar

Nota Además de los bucles, el calentamiento de las estructuras de hormigón fresco se puede realizar mediante un método de electrodo, en un encofrado de calentamiento, mediante instalaciones de líquidos, mediante el método de inducción y mediante radiación infrarroja.

Si el mortero se congela en el modo de temperatura (la mezcla se congela en exceso), la resistencia disminuye bruscamente y la superficie se desmorona. Esto se ve inmediatamente cuando se corta el hormigón armado con círculos de diamante o taladrado con diamante de los orificios del concreto.

Обогрев ЖБ конструкций греющими петлями по принципу подачи предельного тока на кабель нужен в основном для площадок (плитных фундаментов) перекрытий и реже для стен, когда не отапливается само помещение. Такие схемы, как правило, запитываются через понижающие трансформаторы, на которых есть регулировка напряжения - это позволяет поддерживать необходимую тепловую мощность в зависимости от изменения температуры воздуха на улице. Данный метод является более экономным, нежели электродный (см.также статью «Штроборез для газобетона: конструкционные особенности и применение»).

Lo que necesitamos

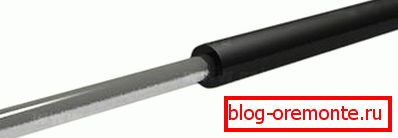

PNSV (cubierta de vinilo de alambre de calefacción de acero)
  • Entonces, como hemos dicho, necesitamos un transformador, lo que significa que en el hogar utilizaremos la potencia de la máquina de soldar para estos fines, en nuestro caso, hasta 250 A, aunque puede ser más, pero consideraremos específicamente el mínimo para obtener el máximo beneficio.. Además, como lo requieren las instrucciones, necesitaremos un cable PNSV; en esta situación, cortaremos piezas de 18 m cada una.
  • También necesitamos un solo cable de aluminio con una sección transversal de 2.5-4 mm.2 (APV es adecuado), cinta aislante de algodón y alicates, pinzas de corriente. Y, por supuesto, este trabajo se puede realizar solo en aquellas áreas donde hay una fuente de alimentación de 220 V; esto puede ser una línea eléctrica, pero también (esto sucede al principio de la construcción) puede usar un carburador o un generador diesel (más económico).
Diámetro del núcleo en mm 1,2 2,0 3,0
Ohm / metro 0,15 0,05 0,02

Resistencia a PNSV en función del grosor del cable.

Empezando

Se verá así

Tenemos una máquina de soldadura para 250A, ahora necesitamos PNSV, cuya cantidad calculamos, en base a la fórmula R = U / I, y si sabemos que U = 220V, I = 250A, entonces R = U / I = 220/250 = 0.88th.

Что же из этого следует - если мы имеем на выходе максимально 250А, то для того чтобы не перегружать аппарат сделаем своими руками 8 петель по 25А каждая - этого будет вполне достаточно. Для этого возьмём кусок ПНСВ длиной 18м и диаметром 3,0 мм (0,05 см/метр) - для плиты 4×5м этого будет достаточно.

Зачищаете концы ПНСВ по 40-50 мм и к каждому из них подсоединяете алюминиевый провод (можно, конечно, использовать и медь, но цена алюминия гораздо ниже) - позаботьтесь о том, чтобы скрутка получилась плотной - от этого будет зависеть корректность работы нашей конструкции. Длина алюминиевого провода будет зависеть от того, на каком расстоянии вы сможете установить сварочный аппарат - целесообразнее будет поднести его как можно ближе. Если эти концы получились короткими - не расстраивайтесь - их можно нарастить в любой момент на необходимую длину, только скрутку изолируйте тщательно (см.также статью «Пигменты для бетона: основные характеристики, сфера применения и методы самостоятельного приготовления»).

Colocación de bisagras en la jaula de refuerzo de metal. La foto

Ahora necesitamos colocar el PNSV, distribuyéndolo uniformemente en toda el área para que el giro con aluminio esté dentro de la losa vertida, ¡pero en ningún caso tocará el marco de metal! Lo mejor de todo es que si logra enhebrar la PNSV entre dos cajas, dentro del marco, el cable quedará adentro justo en el centro de la placa, como mantequilla en un sándwich entre dos piezas de pan del mismo grosor.

Cuando vierta mortero, puede mover fácilmente el cable, por lo que debe estar amarrado al accesorio con piezas de aluminio aislado, pero tenga cuidado de no dañar el aislamiento de la PNSV, para que el calentamiento del concreto con una máquina de soldadura sea efectivo y seguro.

También es posible cortar el PNSV en pedazos en un bucle y tirar de los extremos de aluminio de cada uno para que sea mucho más fácil pasar el cable entre las barras del refuerzo en el marco, solo que aquí debe tener cuidado de no mezclar los extremos. Es mejor marcarlos con un marcador de aislamiento (poner los signos + y -).

Para conectar la máquina de soldar, puede usar cables, la tierra y el que va al soporte, o atornillar el cable de aluminio directamente a los terminales. Intente conectar el circuito tan pronto como sea posible después del vaciado y encienda el regulador de voltaje al mínimo, encienda el interruptor y verifique el voltaje.

Inicialmente, es posible un salto a 240-250A, pero a medida que la masa se calienta y se solidifica, caerá y usted podrá aumentarla gradualmente según sea necesario.

Conclusión

Так как греть бетон сварочным аппаратом нужно постепенно, то проверяйте напряжение каждые 2 часа, постепенно его увеличивая (читайте также статью «Подбетонка: что это такое и как она делается правильно»).

En aproximadamente 8 horas llegará al máximo y la estufa se secará en 3 días (pero este no es el grado de funcionamiento).
