Columnas de hormigón armado para la disposición de

Un gran número de personas al mencionar una palabra como "columna" recuerdan de inmediato los monumentos antiguos y decorativos de arquitectura y edificios con amplias columnas talladas que sostienen el techo. Pero además de los objetos arquitectónicos que realizan una función decorativa, hay columnas de concreto reforzado de edificios industriales que realizan una función de soporte para mantener el marco del edificio.

Características de diseño

Las columnas hechas de mortero de hormigón armado reorganizan los productos verticales con dimensiones relativamente pequeñas de la forma de la sección transversal, en comparación con su altura o longitud.

Dichos elementos de construcción se utilizan principalmente para crear marcos del tipo de refuerzo o marco, y también se utilizan como soportes de carga para otros elementos de construcción:

• Vigas;
• Rigel;
• Corre

Propiedades y características básicas.

Las columnas de productos de concreto son los productos que poseen el siguiente conjunto de propiedades:

• Alta resistencia a influencias ambientales agresivas;
• Cumplimiento total con la capacidad de carga declarada;
• Resistencia a una variedad de efectos sísmicos;
• A prueba de humedad;
• Resistencia a las temperaturas de congelación.

Las instrucciones para elegir un diseño particular proporcionan un punto de referencia para el cumplimiento de los siguientes parámetros:

1. Los datos obtenidos como resultado de la investigación genealógica;
2. Condiciones climáticas y zona climática en la que se operará el soporte;
3. La altura del edificio en construcción o su altura;
4. El propósito funcional del edificio, en cuya construcción están involucradas las columnas.

La característica técnica principal y más importante de los soportes de los cojinetes de hormigón es la capacidad de carga. Cuanto mayor sea el rendimiento de este parámetro, más baja se ubicará la columna en el edificio. Los productos con la mayor capacidad de carga se pueden utilizar en la construcción de pisos inferiores o sótanos.

Para edificios de varios pisos, generalmente se utilizan columnas, cuya construcción está dotada de varios salientes en voladizo provistos a una altura de 2,5 y 3 metros. Las marcas de este tipo son la designación del final del piso, porque es en ellas que se fijan las vigas del techo para organizar el siguiente nivel. Así, se forma el marco de los edificios de gran altura.

Las columnas, que se utilizan para construir edificios en un piso, son más altas y no prevén proyecciones. Dichos soportes pueden utilizarse para la construcción de locales industriales o agrícolas.

Documentación reglamentaria

Los productos de hormigón de este tipo se tratan con un alto grado de responsabilidad e imponen los requisitos más estrictos. Los elementos de este tipo se fabrican en total conformidad con la documentación estandarizada. Producen una gran cantidad de diferentes pruebas y pruebas de resistencia, confiabilidad, rigidez y capacidad para resistir el agrietamiento.

Todos los requisitos básicos y estándares para los productos de concreto se encuentran en los siguientes documentos:

• GOST 25628 de 1990 regula los parámetros de las columnas para la construcción de edificios de un piso;
• GOST 18979 de 1990 regula los parámetros de las columnas para la construcción de edificios de varios pisos;

Presta atencion En estos estándares estatales, a las columnas-pilas se les asigna la designación "SK.40.2.5-1". Esta designación indica que la longitud de dichos elementos es de 0,4 m, y su ancho es de 0,2 m.

• La serie AI 04-1 regula los parámetros de los productos para crear un marco de unión;
• La serie 1.423.1-3 / 88 especifica los parámetros de las columnas, que son la base para la construcción de locales de una sola planta para uso industrial;
• La serie 1.823.1-2 especifica las características de los productos para la construcción de estructuras para fines agrícolas.

El precio de tales productos pertenece a la categoría de suficientemente alto y, por lo tanto, es importante seguir que el dinero gastado estaba justificado. Los parámetros de durabilidad y resistencia de las columnas de concreto reforzado no tienen análogos entre toda la gama de productos de concreto. Son estas características las que hacen que las columnas se conviertan en aquellos productos alrededor de los cuales se construye el edificio.

¿De qué están hechas las columnas?

La elección del material para la fabricación de tales estructuras de soporte se ajusta con gran cuidado, ya que depende de ello los principales indicadores del producto terminado. Los elementos modernos se fabrican utilizando las soluciones de la marca M300 a M600 con un marco reforzado, realizado con la ayuda de varillas rígidas y alambre. El refuerzo de acero puede ser tenso o sin tensión.

Es este endurecimiento de acero el que permitirá que la columna tenga el nivel necesario de resistencia, durabilidad y capacidad para soportar enormes cargas de losas.

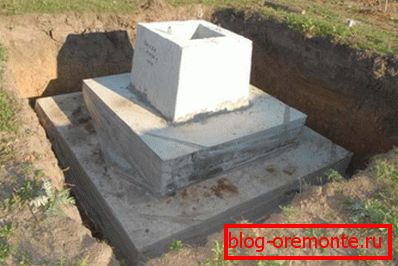

La instalación de columnas de hormigón armado con sus propias manos se realiza en vidrios especializados o en cimientos monolíticos. Los cimientos de las columnas son productos que también están hechos de concreto reforzado. Tales elementos tienen simplemente un gran margen de seguridad, lo que les permite mantener de forma segura productos de este tipo, excluyendo el movimiento y la inclinación.

Clasificación de productos

Hay varios tipos de clasificaciones de tales estructuras de concreto para varias características y características del elemento terminado.

Vistas

Por la forma de tales estructuras se dividen en dos grupos principales:

1. Con consolas - para la construcción de edificios erigidos con la ayuda de puentes grúas:

• Rectangular - para edificios con una altura de 9.6m;
• Dos ramas: para edificios con una altura de más de 9.6 m;

Presta atencion Un producto de este tipo consiste en la parte de encima de la grúa, en la que descansa la superposición, y la parte de la grúa, que sirve de soporte para la viga y retira la carga de la superposición.

1. Sin control: para la construcción de edificios que se realizan sin el uso de puentes grúa.

Las dimensiones unificadas de las columnas de hormigón armado con consolas también se dividen según el tipo de sección transversal:

• Con una sección rectangular - 400/400, 400/600, 400/800, 500/500, 500/600, 500/800 (mm);
• Con sección de dos ramas: 400/1000, 500/1000, 500/1300, 500/1400, 500/1550, 600/1400, 600/1900, 600/2400 (mm).

Por sección

Según el tipo de sección transversal de la estructura puede ser:

• Redondo
• Rectangular
• Plaza

Por tecnología de fabricación

De acuerdo con el método por el cual se realiza, la estructura de soporte puede ser:

• Monolítico. La fabricación se realiza directamente en el sitio de construcción al verter una solución de concreto en el encofrado, que es un bastidor de refuerzo pre-tendido;

• Equipo. Los soportes de este tipo están totalmente fabricados en condiciones industriales por los fabricantes. El transporte de dichos productos al sitio de construcción se realiza con equipo especializado.

Por posicion

Dependiendo de la posición de la columna en la estructura de hormigón armado que se está creando, los productos se dividen en:

• Columnas medias
• Columnas de la última fila;
• Productos de fachada.

Los elementos de fachada tienen una consola ampliada, que brinda la posibilidad de soportar revestimientos de fachada. Los agujeros en esta consola están destinados a elevadores de comunicación.

También hay productos de fachada con consolas largas para organizar balcones y logias.

Algunas características del cálculo.

Los parámetros tales como la longitud, la disponibilidad de los elementos incrustados, la sección transversal y la capacidad de soporte de la columna se determinan mediante el método de cálculo en la etapa de diseño del diseño. En un gran número de casos, se utilizan productos de hormigón prefabricados, que tienen una larga, igual a dos pisos de la estructura construida.

Los profesionales recomiendan el uso de la marca de soluciones de concreto de B-15 a B-25. Bueno, para que los productos que se usen en la construcción de los primeros pisos apliquen soluciones de B-25 a B-30, pero no más.

Lo primero que debe determinarse con la ayuda del cálculo es el área de sección transversal del producto de concreto, que preservará la uniformidad de la compresión. Este valor está determinado por la siguiente fórmula:

A = F / Rb, donde:

• A es el área seccional del producto;
• F - fuerza compresiva;
• Rb es la resistencia a la compresión de una solución concreta.

Ejemplo de cálculo de columnas de hormigón armado:

F = 50 toneladas. Marca de hormigón B15 con una resistencia a la compresión de 200 kgf / cm2.

A = 50000/200 = 250 cm2

El lado del cuadrado de la sección será igual a:

A = v250 = 16 cm.

Una vez que se conoce el área de la sección transversal, sigue un cálculo, teniendo en cuenta los coeficientes que indican las condiciones de trabajo, la precisión de montaje y otras condiciones que pueden aumentar las dimensiones de la sección. También debe tener en cuenta la compresión excéntrica, teniendo en cuenta la excentricidad aleatoria y la flexibilidad de la estructura creada, que aumenta en proporción a la altura del producto.

Estos cálculos pueden ser tan engorrosos y complejos que su producción a menudo se asocia con una alta probabilidad de cometer errores. Y con las capacidades actuales de la computación moderna, es simplemente inadecuado hacer tales cálculos manualmente. Bueno, si determina que el área de la sección transversal de la columna es necesaria, por así decirlo, en las condiciones de campo, entonces, por supuesto, tendrá que contarlos manualmente.

En cualquier caso, el cálculo debe tener en cuenta no solo la resistencia propia de la columna, sino también la posibilidad de su interacción con los cimientos y la estructura del piso. Por lo tanto, la sección transversal calculada debe aumentarse al menos desde una mirada constructiva al refuerzo de la estructura.

Qué considerar antes de comprar

Antes de comprar columnas para la construcción de un edificio o local de tipo industrial o agrícola, debe encontrar un fabricante que pueda comprar productos de buena calidad a un precio razonable.

Para solicitar y comprar una estructura de hormigón armado de soporte, deberá proporcionar los siguientes datos:

• Un conjunto de planos de trabajo para los cuales se diseñó la columna requerida;
• Altura y altura estimadas;
• Forma
• Tamaño de la sección transversal;
• Disponibilidad de piezas embebidas;
• La ubicación de la parcela para calcular correctamente el costo de transporte del producto terminado.

En conclusión

Columnas: un producto extremadamente importante, duradero y confiable para la construcción de tareas. Al elegir dichos soportes, debe guiarse por los datos que GOST indica en las columnas de concreto reforzado para edificios industriales, agrícolas, de un piso y de varios pisos. Además de estos documentos regulatorios, también debe confiar en el cálculo de una columna de concreto reforzado excéntricamente comprimida, que necesariamente debe estar presente en el proyecto.

Bueno, el montaje del soporte de hormigón armado no es difícil, siempre que el producto tenga todas las características declaradas, ya que la resistencia y la fiabilidad de la estructura dependen de ellas. Y el video en este artículo le dirá aún más acerca de un elemento tan importante para la construcción como las columnas de concreto reforzado.
