Capa protectora de hormigón: la elección del espesor,

Al realizar trabajos de hormigón armado, es necesario prestar atención a un parámetro tan importante como la capa protectora de la jaula de refuerzo, ya que de ello dependen muchas características del material. Se selecciona una capa protectora de concreto de acuerdo con SNiP 2.03.01-84.

A continuación, consideramos en detalle qué es una capa protectora de refuerzo en el concreto, para qué sirve y cómo debería ser en diferentes situaciones.

Información general

Entonces, una capa de mortero desde la superficie hasta el marco de metal se llama capa protectora de refuerzo en el concreto.

Su importancia se debe a que realiza varias funciones a la vez:

• Proporciona anclaje (fijación) refuerzo en hormigón;
• Proporciona trabajo conjunto de hormigón con hierro.;
• Protege el metal de la exposición ambiental.tales como calor, alta humedad, varios medios agresivos, etc .;
• Aumenta la resistencia al fuego y la seguridad contra incendios de las estructuras de hormigón armado.Por lo tanto, es necesario cumplir con estas condiciones por las regulaciones contra incendios.

De ello se deduce que es imposible garantizar la resistencia y confiabilidad del concreto reforzado sin el espesor óptimo de protección.

Lo que determina la capa protectora.

Si la protección es demasiado delgada, entonces, como es fácil de adivinar, el metal comienza a deteriorarse rápidamente, lo que conduce a la destrucción gradual de toda la estructura. Si, por el contrario, esta capa es demasiado gruesa, el costo de construcción aumentará sustancialmente. Por lo tanto, es muy importante determinar el valor óptimo.

Este parámetro puede depender de los siguientes factores:

• Roles de refuerzo en el diseño - puede ser transversal o longitudinal, constructivo o de trabajo.
• Cargas en el refuerzo: el diseño puede ser sin tensión o estresante.
• Tipo de construcción: puede ser una base, viga, losa, soporte.
• Las dimensiones del diseño de la sección transversal.
• Condiciones de uso del producto: al aire libre, en interiores, en condiciones de humedad elevada o en contacto con el suelo.

Selección de espesor

El espesor de la capa protectora de hormigón según SNiP P2.03.01-84. Regido por ciertas reglas. Con su ayuda, puede determinar con precisión el valor deseado de protección en un caso particular.

A continuación, considere las situaciones más comunes.

Refuerzo longitudinal sin tensión.

Si se utiliza refuerzo longitudinal sin tensión en el concreto reforzado, la capa mínima debe ser al menos el diámetro de la varilla.

Además, existen las siguientes reglas:

• Si el grosor de la losa es inferior a 10 cm, la capa debe ser de 1 cm.
• En vigas con una altura de 25 cm y más - 2 cm.
• Con hormigón armado de espesor superior a 10 cm - 15 mm.

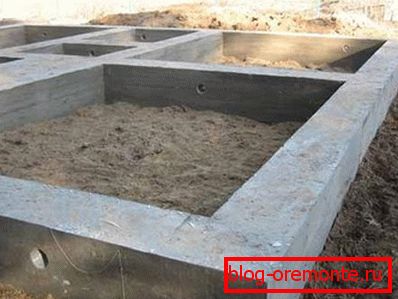

• En la construcción de las bases - 3 cm.

Refuerzo tensado longitudinal.

En estructuras de concreto reforzado con refuerzo de pretensado longitudinal en el campo de la transferencia de carga al concreto, el espesor de la formación no debe ser inferior a 2d, es decir. al menos dos diámetros de varillas de acero o cuerda de refuerzo A-IV, At-IV. Para las barras At-V, AV, At-VI, A-VI, este indicador debe ser al menos 3d.

Presta atencion El diámetro mínimo permitido de la cuerda de refuerzo es de 20 mm y el diámetro de la varilla es de 40 mm.

Al tensar el refuerzo longitudinal en el hormigón y su ubicación en los canales, la distancia desde la superficie al canal debe ser al menos la mitad del diámetro del canal y al menos 2 cm.

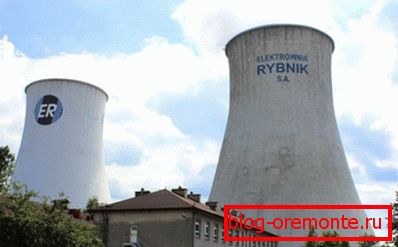

En naves industriales

La capa protectora en edificios industriales debe ser del siguiente espesor:

• En las paredes, placas planas y estriadas, paneles de pared - no menos de 2 cm;
• En vigas, armaduras y columnas - no menos de 25 mm;
• Capa protectora de hormigón en cimientos y vigas de cimentación: al menos 3 cm;
• Durante la construcción de estructuras subterráneas - al menos 2 cm.

Para proteger los extremos de las barras de refuerzo, se recomienda usar una capa con un grosor de al menos:

• 10 mm para estructuras de hasta 9 metros de largo;
• 15 mm para estructuras de hasta 12 metros de largo;
• 20 mm para estructuras de más de 12 metros de longitud.

Para collares y marcos con varillas transversales, es necesario tener en cuenta la altura de la sección:

• Si la altura es inferior a 25 cm, el grosor de la capa debe ser de 1 cm.
• Más de 25 cm –15 mm.

Bajo condiciones ambientales negativas.

En algunos casos especiales, el grosor puede diferir de los valores anteriores:

• Si hay una preparación de cimentación de hormigón - no menos de 40 mm;
• Si el diseño está constantemente en contacto con el suelo - 76 mm;
• Si la estructura está en contacto con el suelo en condiciones de clima adverso, al usar accesorios d18-d40 - 52 mm, para accesorios d10-d18 - al menos 25 mm y más;
• Si la estructura se encuentra al aire libre, desde 30 mm y más;
• En habitaciones con un alto nivel de humedad, desde 25 mm y más.

Reparación de la capa protectora.

Incluso si el grosor del yacimiento se eligió correctamente, con el tiempo puede volverse inutilizable. En tal caso, la restauración de la capa protectora de hormigón ayudará a salvar toda la estructura.

La reparación puede ser de dos tipos:

• Selle chips individuales, conchas, etc.
• Completa el reemplazo de la superficie con tus propias manos.

Si en el primer caso la reparación no causa ninguna dificultad, solo es necesario limpiar el área dañada del concreto, cebar e imponer un "parche", luego en el segundo es necesario observar cierta tecnología.

El reemplazo total del reservorio puede ser necesario en los siguientes casos:

• Las propiedades materiales se reducen;
• El metal está corroído;
• La capa protectora de la capa exfolia.

En tales situaciones, la capa vieja debe ser eliminada por completo.

Las instrucciones para la implementación de este trabajo son las siguientes:

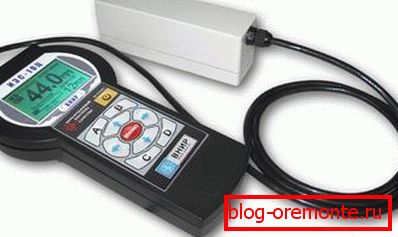

• En primer lugar, es deseable determinar el espesor del depósito. Para hacer esto, puede usar un medidor especial de capa protectora de concreto.
• A continuación, la capa antigua se retira cuidadosamente antes del refuerzo.
• Si es necesario, el metal se limpia de la corrosión.
• Luego la superficie se limpia del polvo y otros contaminantes.
• Después de eso, la solución se aplica por artillería. En este caso, se suministra bajo presión de aire comprimido. Esto permite que las partículas de cemento interactúen estrechamente con la superficie de la estructura y rellenen todas las cavidades existentes, poros, grietas, etc.

El espesor de la solución en este caso debe ser de al menos 30 milímetros.

Debo decir que en algunos casos la capa anterior no se elimina, sino que se incrementa. Este procedimiento tiene sentido en aquellos casos en que la superficie está muy dañada y no es práctico colocar parches.

Si el área dañada es pequeña, entonces la superficie horizontal se puede "agrandar" usando el método de nivelación habitual. Para construir pequeñas secciones verticales, la solución se aplica sobre el principio de enlucido de superficies de concreto.

Sugerencia En algunos casos, es necesario realizar un procesamiento mecánico de concreto reforzado. En este caso, utilice una herramienta con boquillas de diamante. En particular, un método efectivo es la perforación con diamante de los orificios en el concreto, que se utiliza para llevar a cabo las comunicaciones, así como el corte de concreto reforzado con círculos de diamante, que puede ser necesario en diferentes situaciones.

Conclusión

La capa protectora de concreto para refuerzo juega un papel importante en el concreto reforzado. La durabilidad de toda la estructura depende de ello. Por lo tanto, al realizar trabajos de concreto, es necesario elegir su grosor correctamente, de acuerdo con los estándares existentes que se mencionaron anteriormente. Desde el video en este artículo, puede obtener más información sobre este tema.
