Calentamiento del hormigón con un cable pnsv: objetivos y

En este artículo, estudiaremos la tecnología de calentamiento del concreto con el cable PNSV. Además, abordaremos los objetivos perseguidos por esta operación, el método de cálculo del calentamiento y las características del propio cable, que deben tenerse en cuenta en el mapa tecnológico del proceso de calentamiento. Así que ve

Los objetivos

¿Por qué calentar el hormigón?

Todo tipo de formas de aumentar la temperatura de la mezcla colocada en el encofrado persigue uno de estos dos objetivos:

1. Proporcionando fuerza en el invierno. Cuando la temperatura del monolito desciende por debajo de cero grados, el agua se cristaliza, lo que detiene completamente el proceso de hidratación del cemento.

Además: la cristalización de agua no unida destruye el concreto, expandiendo sus poros.

1. Aceleración del fraguado y fuerza en otras temporadas.. El aumento de la temperatura de la mezcla acelera dramáticamente todos los procesos que ocurren en ella.

Dado que en el proceso de fraguado, el cemento emite una buena cantidad de calor, el calentamiento adicional en el invierno no siempre necesita mezclas.

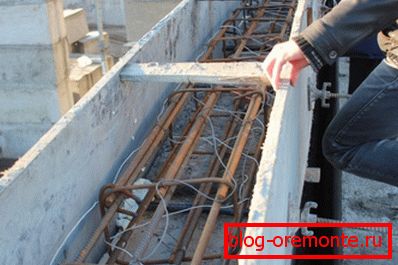

El cable PNSV para calentar el concreto durante la estación fría se usa cuando:

• La temperatura del aire exterior está muy por debajo de cero.
• No hay posibilidad de proporcionar aislamiento térmico de alta calidad del encofrado.
• El módulo de la superficie del monolito (la relación de su área a volumen) excede el valor de 10 m ^ -1.

Alambre

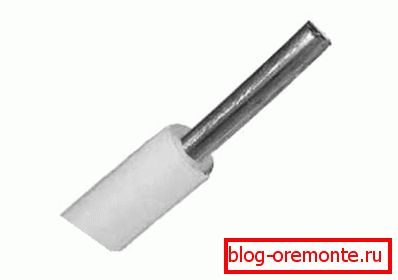

¿Qué es un cable PNSV?

Caracteristicas

Оптовая цена провода диаметром 1,2 мм составляет 1,8 - 2 рубля/метр, что существенно дешевле медных аналогов (читайте также статью «Бетонные столбики – важный элемент строительства»).

Características de uso

El mapa tecnológico del calentamiento de concreto con un cable PNSV debe tener en cuenta varias de sus características.

• El acero tiene una resistividad relativamente alta, lo que conduce a un calentamiento mucho mayor que el cobre o el aluminio del conductor a corrientes moderadas. 14-16 amperios se consideran la norma para cables tendidos en concreto; sin embargo, en el aire tal amperaje fundirá el aislamiento.

Consecuencia práctica: PNSV está conectado al transformador u otra fuente de corriente con un cable con una resistividad más baja. Alternativamente, la conexión se puede hacer con un cable de PNSV de la misma sección, pero se puede duplicar.

• Los solapamientos y la colocación de cables adyacentes a una distancia inferior a 15 milímetros son inaceptables debido a la posibilidad de sobrecalentamiento con aislamiento de fusión y cortocircuito.
• Como el acero no tiene una gran flexibilidad, el alambre se coloca con curvas suaves con un radio de al menos 25 mm.
• La colocación está permitida a una temperatura ambiente no inferior a -15 grados. La instrucción está relacionada con el hecho de que el aislamiento de plástico a temperaturas más bajas pierde elasticidad y se puede romper durante la flexión.
• Para un calentamiento más uniforme de la mezcla de concreto, se recomienda cubrir el alambre tendido con una lámina de metal con un espesor de 0.2 a 0.5 mm.
• La sección de calentamiento puede ser ensamblada desde varios segmentos; al mismo tiempo, se permite la conexión no solo a través de bloques, sino también de giros. El calentamiento es un evento de una sola vez, y las superficies de contacto simplemente no tienen tiempo para oxidarse significativamente.

А вот соединение так называемого «холодного» конца (провода, ведущего к трансформатору) с ПНСВ рекомендуется выполнять пайкой или через клеммную коробку.

• El método para calentar un concreto con un cable PNSV se debe a sus propiedades mecánicas; En particular, el coeficiente de expansión térmica. Cuando se calienta, la temperatura del monolito aumenta a una velocidad de no más de 10 ° C / hora y disminuye a una velocidad de no más de 5 ° C / hora.

Exceder la velocidad puede provocar un aumento de las tensiones internas y el agrietamiento. El ajuste se realiza aumentando y disminuyendo gradualmente la tensión en el transformador.

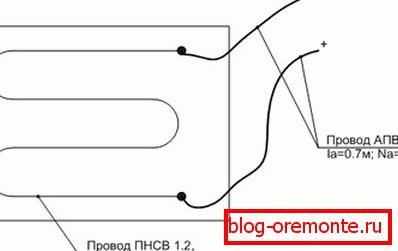

• Cuando se usa energía de 380 V a través de un transformador reductor, el principal factor de corriente limitante es el peligro de sobrecalentamiento de la PNSV en sí. El problema se resuelve de manera simple y elegante: el esquema de colocación para calentar el concreto con un cable PSNV, si es necesario aumentar la potencia, incluye varias secciones conectadas en paralelo.

Calculo de longitud

El cálculo del calentamiento del hormigón mediante el cable PNSV se basa en dos variables:

1. La necesidad del objeto es cálida. A su vez, depende de la temperatura, la resistencia del viento, el grado de aislamiento térmico, la marca del cemento y la forma del monolito.

1. La máxima densidad de potencia del cable. Para hormigón armado se toma igual a 30 - 35 W / m, para no reforzado - 35 - 40.

Lo siguiente es aritmética simple. Entonces, para obtener 4 KW de calor en una estructura sin armadura, necesitaremos 4000/40 = 100 metros de cable.

Es un poco más difícil hacer tus propias manos el cálculo de la longitud máxima de una sección individual. Aquí necesita conocer la resistividad del conductor de acero para diferentes secciones.

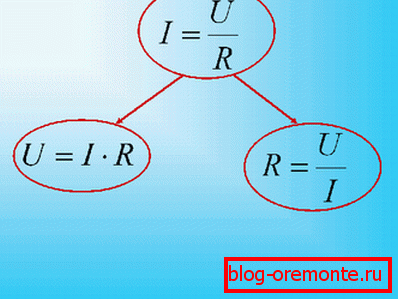

Nuestro objetivo es conseguir una corriente de 14-16 amperios. Recuerde la relación entre voltaje, corriente y resistencia: U = IR, donde U es el voltaje, I es la potencia de la corriente, R es la resistencia total del circuito.

Entonces, con U = 75 voltios y la corriente objetivo I = 15 amperios, necesitamos que la resistencia del circuito sea 75/15 = 5 ohmios. Cuando el conductor tiene una sección transversal de 1.4 mm, se le proporcionará un cable de 5 Ohm / 100 Ohm / km = 0.05 km, o 50 metros.

Atención: dimos un método de cálculo extremadamente simplificado. La resistencia real del conductor cambia con un aumento de su temperatura, lo que modifica el resultado.

Procesamiento de hormigón después del calentamiento.

¿Es posible cortar o perforar el concreto después de que establezca la resistencia mínima (generalmente al momento de detener el calentamiento, está lejos de la marca)?

Si Pero sin cargas de choque. La opción ideal es utilizar herramientas de diamante: la perforación con diamante de los orificios en el concreto hará que los bordes sean ideales y no causarán grietas. Además, la perforación con una broca de diamante (así como el corte de concreto reforzado con círculos de diamante) permitirá que el refuerzo pase sin cambiar la herramienta.

Conclusión

Повторимся: мы дали читателю лишь самую общую информацию о методах нагрева бетона  и расчета провода (см.также статью «Схватывание бетона – основные особенности данного процесса»).

El video de este artículo ofrecerá a su atención cierta cantidad de información adicional. ¡Éxitos!
