Cálculo del hormigón sobre la cimentación: cómo

La construcción de cualquier tipo de edificios y la mayoría de los edificios requiere la construcción de una base para ellos. En este caso, el desarrollador puede elegir entre dos opciones: preparar una solución para la base o pedirla en la planta de concreto más cercana.

No importa cuál de estos métodos elija, primero debe calcular la cantidad de concreto en la base. Implementalo con bastante facilidad. Al calcular, las fórmulas matemáticas estándar te ayudarán.

Cálculo del volumen de la mezcla bajo diferentes tipos de cimientos.

Para calcular la cantidad de hormigón para la cimentación, es necesario tener en cuenta su tipo.

Base de cinta

1. Este tipo es una cinta continua en la base de las paredes externas ya menudo internas.. La colocación debajo de las estructuras de apoyo del edificio hace posible distribuir la masa del edificio alrededor del perímetro.
2. Esto permite que la base resista la hinchazón de la tierra en invierno y evita que el edificio se incline.. Pavimentar las comunicaciones necesarias en una base de este tipo ayuda a taladrar con agujeros en el concreto.
3. Construcción de bricolaje en cimientos similares, como casas de madera y ladrillo liviano, con marco, y bastante pesadas en uno o dos pisos. La principal ventaja de la contraparte de cinta para una base de losa monolítica es un precio más bajo debido a los ahorros significativos en la mezcla y refuerzo de hormigón.
4. Basados ​​en el grado de levantamiento y capacidad de carga del suelo, las estructuras de la banda están construidas profunda o superficialmente..
5. Este tipo de construcción hace posible construir un sótano o un sótano de hormigón..

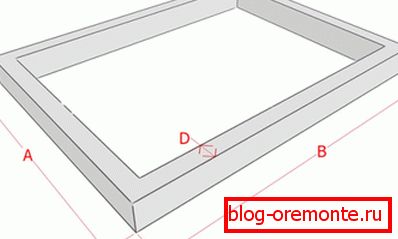

Para calcular la cantidad de hormigón para una base de tipo cinta, se aplica la fórmula: О = 2ШВ • (Д1 + Д2).

Las letras en él significan:

• W ancho de la estructura;
• B - la altura de la estructura;
• D1 es la longitud de su lado exterior;
• D2-Parámetro similar del lado interno.

Placa analógica

Antes de realizar el cálculo de concreto para la fundación de este tipo, es necesario considerar que se trata de una losa sólida (monolítica) debajo de todo el edificio.

Presta atencion Este tipo de fundación es considerada la más confiable por los especialistas. La instrucción recomienda elegirlos si el suelo en el sitio de construcción es problemático. La placa distribuye las cargas de presión desde el suelo a la entrada de su movimiento sobre toda su superficie. Debido a esto, al principio la estructura se eleva un poco y luego cae hacia atrás debido a su gran masa.

En tales estructuras, la mayoría de las veces se construyen ladrillos pesados, piedra, edificios de concreto en uno o varios pisos.

1. El cálculo de cubos de hormigón sobre la cimentación en este caso se realiza de acuerdo con la fórmula.: O = D1 • D2 • V.
2. Aquí D1 y D2 son las longitudes de los lados de la estructura, y B es la altura de la losa.

Tipo de columna

1. El representa los pilares. Se colocan en las esquinas de la construcción futura, en los puntos de intersección de las paredes y particiones, además, en áreas con las cargas más altas (marcos de troncos, estructuras de soporte, etc.).
2. Tal construcción es más adecuada para edificios pequeños y ligeros de troncos, madera, escudos..
3. Tal estructura es la más económica.

Para calcular la capacidad cúbica del concreto para una fundación columnar, se usa la siguiente fórmula: O = (3.14 • D2: 4) • B. Las letras aquí significan: D - diámetro del pilar, B - su altura.

Ejemplos de calculo

Damos ejemplos específicos de cálculos para todo tipo de cimientos.

Cálculos para diseños tipo cinta.

1. Digamos que necesitas sentar una base con lados de 6 × 10 metros. Su altura es de 1,8 metros, y su anchura es de 0,3 metros.
2. Usamos la fórmula anterior: 10 • 3 • 2 + (6-0.3 • 2) • 0.3 • 3 = 11.04 m2.
3. Como resultado, el volumen requerido de concreto para nuestra base de banda es: 11.04 • 2 = 22.08 m3.

Cálculo de la solución para una base de losa monolítica.

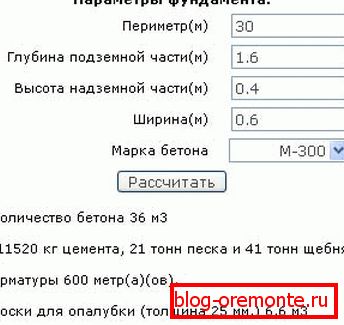

La calculadora para calcular el hormigón en una base de tipo losa es mucho más simple.

1. Digamos que necesita construir una base de construcción con lados de 5 × 8 metros y con un espesor de 0,4 metros.
2. Multiplicamos las tres cantidades: 5 • 8 • 4 = 16 m3.

Presta atencion Una enmienda a la jaula de refuerzo no se tiene necesariamente en cuenta. El volumen de este diseño es despreciable.

Ejemplo de cálculo para la base de columna

La construcción de la columna necesita cálculos más complejos.

1. En primer lugar, se calcula el volumen de la solución, que se requiere para una columna.
2. Además, la cifra resultante se multiplica por el número total de apoyos.

Damos un ejemplo específico.

1. El diámetro de una pierna es de 0,25 metros.
2. Su altura es de 1,5 metros.
3. El número total de pilares de hormigón es de 15 piezas.
4. Aplique la fórmula y descubra la cantidad de concreto necesario para un solo soporte: 3.14 • 25 • 0.25: 4 = 0.049 m3.
5. La capacidad cúbica total del concreto deseado para nuestra base de columna es: 0.49 • 15 = 0.735 m3.

Sobre la base de estos datos, la conclusión obvia es que la construcción de la base de la variedad columnar requiere una cantidad mínima de la mezcla. En caso de necesidad de procesar soportes, el hormigón armado se corta con círculos de diamante.

Conclusión

Cualquier tipo de fondo de la casa debe ser cuidadosamente diseñado. Incluyendo, es necesario determinar con precisión el volumen de la solución que se necesita para llenarlo. El video en este artículo continuará su tema.
