Cable para calentar hormigón: un elemento clave de la

El cable para calentar el concreto sin un transformador permite optimizar significativamente el proceso de mantener la temperatura óptima en la solución de endurecimiento. A pesar de que los conductores de este tipo son más caros que los cables PNSV estándar y sus análogos, el costo total del trabajo es mucho menor.

En nuestro artículo describiremos cuáles son las características clave de tales conductores y también describiremos sus ventajas.

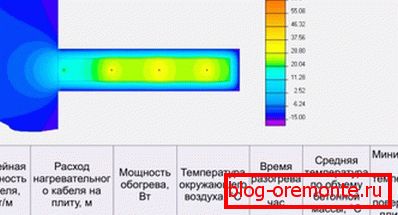

Mantenimiento de la temperatura en el hormigón.

Técnica estándar

El calentamiento del hormigón con un cable se suele utilizar si el trabajo se realiza en invierno. Al mismo tiempo, existe el riesgo de que el agua se congele en la solución, lo que provoca una hidratación más lenta del cemento y una disminución de la resistencia del concreto.

Para evitar esto, la instrucción recomienda que proceda de acuerdo con el siguiente esquema:

• Para calentar la masa de la solución, se toma un solo cable PNSV con un diámetro de 1,2 a 4 mm.

Sugerencia Para estructuras reforzadas, se elige la modificación del aislamiento de PVC, para estructuras no reforzadas, en aislamiento de polietileno. Esto se debe al hecho de que el polietileno puede fundirse, y esto provocará un cortocircuito en el marco de metal.

• El alambre se corta en fragmentos idénticos (generalmente 28 o 17 m), que se retuercen en espirales compactas con un diámetro de 30-40 mm.
• Los "hilos" en espiral están interconectados en varios grupos idénticos y se colocan en el encofrado dentro de la jaula de refuerzo.

• Dado que las características del cable PNSV no permiten su uso en el aire, los llamados "extremos fríos" de cables más gruesos se instalan en los terminales del sistema.
• El encofrado se vierte con hormigón, y después de la configuración inicial, todo el sistema se conecta a la red a través de un transformador reductor. Este dispositivo proporciona el ajuste de la intensidad de la corriente entrante, lo que le permite controlar la temperatura de los conductores dentro de la solución.

Características de los cables de calefacción.

La técnica descrita anteriormente es bastante efectiva, pero tiene varias desventajas. La clave es la necesidad de usar un transformador para reducir el voltaje.

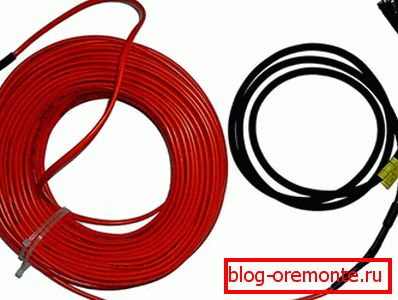

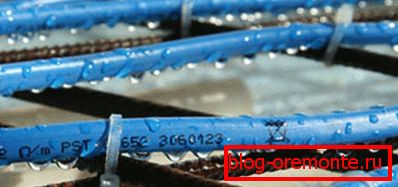

Впрочем, можно обойтись и без этого громоздкого устройства. Естественно, при этом вместо стандартного провода ПНСВ нужно использовать специальные греющие кабели, такие как VET (Финляндия) или KDBS (РФ). Для подобных изделий характерны такие свойства:

Tales dispositivos están diseñados para funcionar con una fuente de alimentación normal con un voltaje de 220 V. El aislamiento de PVC de alta calidad proporciona una protección confiable contra cortocircuitos y averías, además, no se vuelve quebradizo incluso a una temperatura de -35⁰C, que expande significativamente el "marco climático" del uso de dichos conductores.

В отличие от провода ПНСВ, кабели типа VET и KDBS не требуют подрезки. На краях секций устанавливаются концевые и соединительные муфты, что позволяет быстро собирать всю греющую систему с использованием минимального набора инструментов.

Recomendaciones de instalación

Cálculos preliminares

El cálculo del cable para calentar hormigón es bastante simple:

• De acuerdo con los estándares para calentar un metro cúbico de solución, es necesario construir de 0.5 a 1.5 kW de potencia.
• Para ahorrar electricidad, puede agregar aditivos antihielo al concreto, así como para equipar encofrados aislados. El precio de los materiales adicionales será compensado por la reducción de los costos de electricidad.
• Cuando se vierten superposiciones de espesor estándar, generalmente se colocan hasta 4 metros de cable de calefacción por metro cuadrado.
• Cuando se vierte un monolito a granel, los conductores se apilan en un largo camino, con un espacio de al menos 30-40 cm.

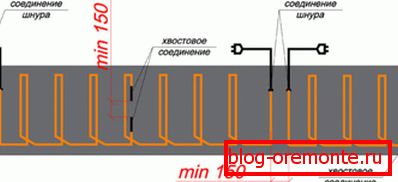

Colocación de circuitos de calefacción.

Montar un sistema de calefacción con tus propias manos es bastante simple:

• Primero, construimos el encofrado y montamos la jaula de refuerzo..
• Luego estimamos dónde será más relevante el calentamiento del concreto, y recolectamos productos de cable de secciones de la longitud adecuada.
• La mayoría de las veces calientan la superficie del material, los lugares de contigüidad de los planos horizontales y verticales, etc..

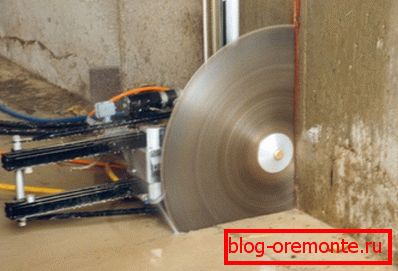

Presta atencion No es deseable cruzar las juntas de expansión, así como las áreas donde posteriormente se realizará la perforación con diamante de los agujeros en el concreto.

• Dentro del encofrado colocamos los cables de tal manera que todos los conductores se encuentren a al menos 20 cm de la superficie del concreto congelado.
• Para evitar la aparición de grietas y pliegues en el aislamiento de polímero, los giros deben hacerse suaves. El radio de curvatura para diferentes modelos será diferente, pero en la mayoría de los casos, los expertos hacen que sea igual a 40-50 mm, con un margen.
• Para distribuir uniformemente la temperatura en el espesor del concreto, es recomendable colocar los conductores a distancias iguales entre sí.. La intersección de los cables no está permitida y la distancia mínima entre dos circuitos de calefacción es de 40 mm.

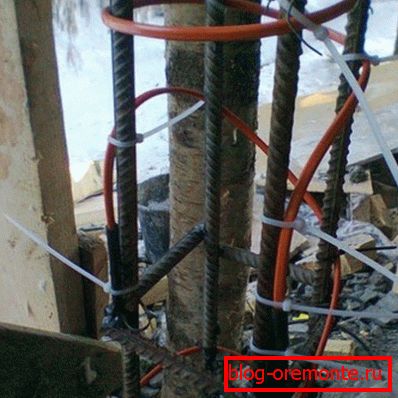

Después de la disposición fijamos los conductores en el accesorio. Para ello, utilice el cable habitual, amarrándolo sin esfuerzo excesivo ni deformando el aislamiento. También puede utilizar abrazaderas de plástico.

Затем заливаем опалубку бетоном, стараясь не нарушить размещение термоэлементов. Кабели VET и KDBS допускают вибрационное воздействие, потому бетон вполне можно уплотнять.

Todos los elementos tendidos se conectan con cables de contacto al sistema y, a continuación, se conectan a la fuente de alimentación.

Conclusión

El calentamiento del cable para concreto, que se ejecuta desde la red sin el uso de un transformador reductor, es muy conveniente de usar. Por supuesto, su costo es mucho más alto que el de los cables PNSV, pero por otro lado, permite resolver la tarea establecida, mantener la temperatura óptima de la solución, mucho más eficiente. Encontrará más información sobre este tema estudiando el video en este artículo.
