Bombeo de hormigón concepto y características.

La mayoría de las grandes empresas de construcción utilizan bombas de hormigón. Con su ayuda, la mezcla se transporta para la fabricación de cimientos, varias estructuras monolíticas en el menor tiempo posible. En este artículo se proporcionarán y revisarán los dispositivos instalados en el camión, por ejemplo, utilizados en una bomba de concreto.

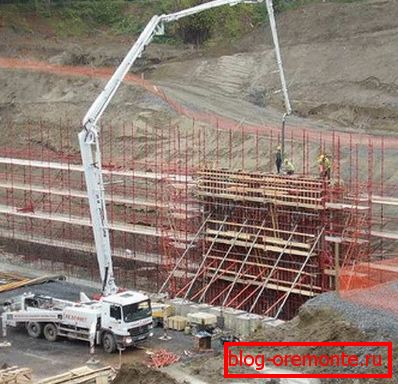

En la foto, el suministro de la solución directamente al sitio de construcción.

Como funciona

El propósito principal de dicho equipo es la alimentación para verter la solución de concreto acabado en una dirección horizontal o vertical con una inclinación del cono de alimentación dentro de 60-120 mm. Establezca una bomba de hormigón montada en un camión en el chasis, el accionamiento es hidráulico.

El brazo ubicado aquí consta de varias secciones conectadas de manera articulada y una línea de tubería de concreto, a través de la cual pasa una solución de concreto, mezclada en proporciones definidas. Por lo general, no lo hacen a mano, pero se traen de manera central desde una fábrica a un lugar determinado por el plan de construcción o se realizan en el sitio utilizando una mini planta de concreto.

Presta atencion No puede utilizar el equipo para la fabricación de la solución, la instalación solo lo bombea de un punto a otro, facilitando y acelerando el proceso de construcción.

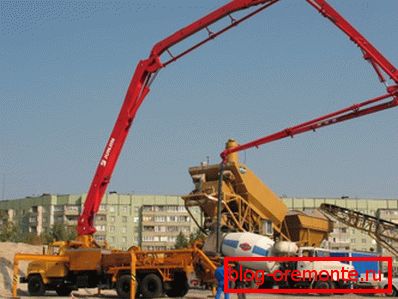

Bomba montada en camión con pluma extendida

Accesorios

El diseño de la bomba de hormigón tiene varios elementos con los que trabaja y transporta la mezcla acabada.

Los componentes principales son:

  • cilindros de transporte de hormigón;
  • gidrocilindry;
  • grupo de pistones;
  • embudo de recepción;
  • tubería de hormigón.

Con la ayuda de los cilindros hidráulicos, los pistones de los cilindros de transporte de hormigón se ponen en movimiento con un cierto intervalo. La instrucción es simple: durante este proceso, se captura el mortero preparado, que en ese momento se encuentra en el embudo de recepción y se transporta a la tubería, de acuerdo con el tacto de trabajo.

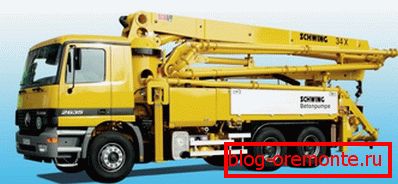

Bomba de hormigón con pluma plegada.

Propiedades

A continuación consideramos las características técnicas de la bomba de hormigón:

  1. Con la ayuda de un motor hidráulico, la solución se mueve libremente en la línea de concreto; además, el motor cumple varias tareas más: la capacidad y la presión de trabajo se ajustan, gracias a las cuales todas las unidades y mecanismos funcionan de manera bastante suave.
  2. Las bombas de hormigón, que tienen un accionamiento hidráulico y un motor de dos pistones, proporcionan la velocidad de alimentación de la solución desde 5 m3/ h hasta 65 m3/ s.
  3. La distancia máxima de alimentación de varios grados de concreto no es más de 400 m en la dirección horizontal y no más de 80 m en la vertical.

Para calcular el rendimiento, se utiliza la siguiente fórmula: П т = I • A • kH • n • 3600, donde:

  • I - carrera del pistón (m);
  • Y - sección del pistón (m);
  • kN es el coeficiente de llenado con una solución de un cilindro de transporte de concreto (0.8–0.9);
  • n es el número de doble recorrido del pistón.

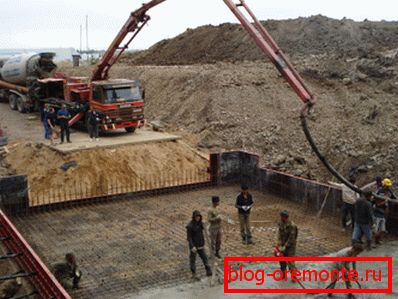

Una representación visual del proceso de verter la base utilizando una unidad móvil

Una de las características principales de este modelo, además de la movilidad, es su rendimiento, que está determinado por los parámetros de la tubería de concreto y la pluma. Hay que decir que el precio de la construcción aumentará considerablemente, en este caso se compensa con la velocidad y el ahorro en recursos laborales.

El auge de distribución en el equipo estándar consta de tres secciones, que están conectadas por articulaciones articuladas. Se coloca en el mecanismo giratorio montado en el chasis y se apoya en él mediante un marco. Ella cumple 360 ​​años? y su longitud de trabajo no puede ser superior a 19 m.

El equipo opera en el rango de temperatura de -5 ° С a +40? С, a una tensión de alimentación de 380 V. Hay modificaciones que le permiten funcionar en un modo autónomo, luego el equipo es proporcionado por un motor diesel. Su potencia se mide en kW y depende del modelo.

Vistas

La bomba de concreto para automóviles se llama equipo especial diseñado para bombear concreto. A diferencia de la bomba de hormigón estacionaria, se instala en un chasis móvil, por lo que existe la posibilidad de entregar la solución terminada directamente al sitio de trabajo.

Con tal transporte, se reduce la potencia de la bomba, pero permite utilizarla de manera más eficiente. Cualquier tipo de bombas automáticas no son capaces de transportar grandes volúmenes de solución.

Consejo: no debe identificarse con este problema, ya que muchos proyectos de construcción no necesitan equipos de alta potencia.

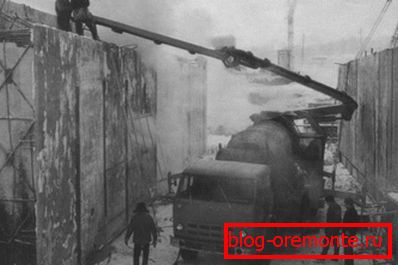

Producción a temperaturas bajo cero.

Actualmente, los tipos de bombas de concreto se dividen en grupos por el número de concreto bombeado por hora:

hasta 60 m3/ sас La instalación convencional proporciona un uso óptimo y adecuado.
hasta 200 m3/ s Algunos tipos de bombas de concreto tienen tasas más altas. Cabe señalar que estos datos se obtuvieron cuando se trabaja con una solución ideal y sin lanzar una flecha.

En la industria de la construcción, existen otras clasificaciones por las cuales se distribuyen variedades de bombas de concreto para automóviles.

Por ejemplo, en términos de dimensiones o, si es posible, extensión de una flecha:

  1. Si analizamos los modelos actuales de instalaciones, el último parámetro varía en el rango de 22-64 m.
  2. Para objetos complejos, que no es posible ajustar el automóvil, use unidades con tasas más altas.

También se considera que uno de los factores importantes es la altura a la que es posible empujar el brazo.

El principio de funcionamiento de los cilindros de pistón.

Consejo: al calcularlo, debe tenerse en cuenta que cuanto mayor sea la altura, más poderoso debe ser el motor de la bomba.

Depende del hecho de que la gravedad impida una instalación adecuada en un nivel de construcción más alto, por lo tanto, para la construcción de alta calidad de edificios altos es necesario utilizar motores de equipos potentes.

Conclusión

Из статьи стало понятным, что автобетононасос обладает большим плюсом - мобильностью. Хотя при этом и снижается его мощность, но данный недостаток не всегда востребован на строительной площадке. Существует несколько типов такого оборудования, которое отличается между собой габаритными размерами, количеством подачи раствора и вылетом стрелы (см.также статью «Контроль качества бетона – залог безопасного строительства»).

El video en este artículo lo ayudará a encontrar información adicional sobre este tema.
