Bandejas de hormigón armado: características, tipos,
El canal de concreto reforzado es un elemento de construcción prefabricado hecho de concreto reforzado y destinado a la construcción de varias estructuras técnicas: canales de comunicación y de agua, canalones de alcantarillado, sistemas de drenaje, tuberías de calefacción y varios elementos de comunicaciones subterráneas y de superficie. Le diremos qué tipos y tamaños de bandejas de hormigón armado existen, cuáles son sus características y alcance.
Principales características de las bandejas.
Tallas y forma

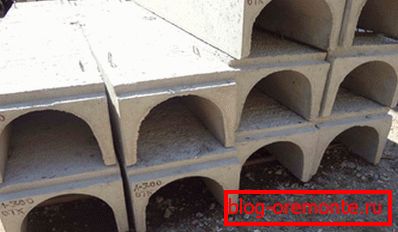

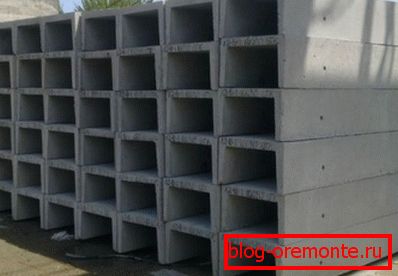

Para entender cuáles son las bandejas de concreto reforzado, debe considerarlas en detalle. Si no tiene en cuenta los matices, podemos decir que estos productos tienen una sección transversal en forma de U y se asemejan a los canales.

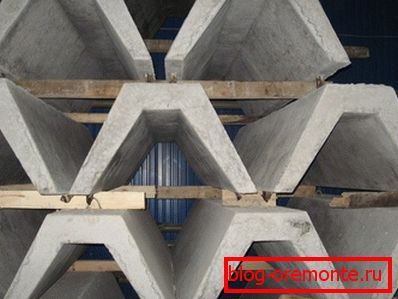

En este caso, la sección geométrica puede ser rectangular o trapezoidal, triangular, elíptica o parabólica. Para diversos fines, se utiliza una forma u otra, según las tareas, por ejemplo, las alcantarillas de concreto reforzado de sección transversal rectangular se usan en sistemas de drenaje y triangular para alcantarillas de tormenta a lo largo de las carreteras.

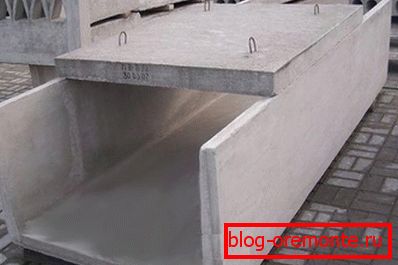

También a las bandejas se producen superposiciones especiales. Se trata de placas de hormigón o de metal reforzado, que sirven para proteger las comunicaciones contra la entrada de sustancias y objetos no deseados, así como para evitar la obstrucción de los canales de drenaje y canales de drenaje.

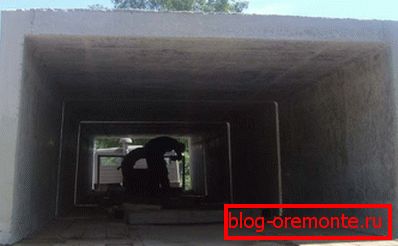

Los tamaños de las bandejas pueden variar. Dependiendo del propósito y la marca del producto, su longitud, anchura, grosor de pared, altura y, por consiguiente, el volumen puede variar. La longitud y el ancho pueden variar de 25 a 50 cm a tres a seis metros, altura de 6 a 160 cm, peso de 25 kg a 3 y más toneladas.
Presta atencion De acuerdo con GOST para la producción de productos de concreto, los productos pueden tener tamaños estándar y valores fraccionarios más raros. El método para colocar la bandeja en los cables de elevación o clavijas también puede variar.
Composición y propiedades.
Como ya se mencionó, las bandejas están hechas de hormigón armado. Según GOST 23009-78, el cemento de cemento a base de cemento Portland M400 y superior debe usarse para la producción de productos de concreto. El concreto debe ser pesado, denso, hecho en agregados densos y tener un grado no inferior a M300.

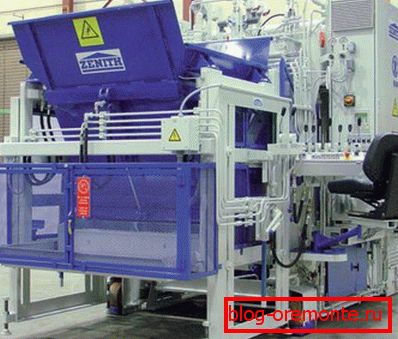

En el proceso de producción se utiliza la tecnología de moldeo por inyección o vibropresión. Estos métodos le permiten crear un material de alta resistencia, geometría suficientemente precisa, buena resistencia al agua y resistencia a las heladas, ya que la compactación del concreto mejora significativamente su calidad.
El acero de la clase АI - АIII, y también BP-I se utiliza como refuerzo, y el diámetro de la sección transversal debe tomarse no menos de 6 mm con longitudinal y no menos de 5 mm con refuerzo transversal. La producción de bandejas está regulada por los documentos reglamentarios, el principal de los cuales es GOST 21509-85, el manual no implica la fabricación de sus propias manos.
Presta atencion Los materiales y tecnologías aplicados permiten llamar a estos productos elementos de alta resistencia, impermeables y resistentes a las heladas de las redes de ingeniería, ingeniería hidráulica y estructuras de edificios.
Variedades y Propósito
Para empezar, se debe decir que CBL se divide en tres grupos principales:
- Drenaje de bandejas de hormigón.. Se utiliza para la construcción de sistemas de drenaje, aguas residuales y colectores, así como para la instalación de diversos elementos de estructuras hidráulicas y sistemas de desviación de agua de las rutas de transporte;
- Cable лотки. Diseñado para la instalación de canales de cable, tendido de servicios públicos, protección de neumáticos y varias redes eléctricas, de comunicación, de información y canales de comunicación;

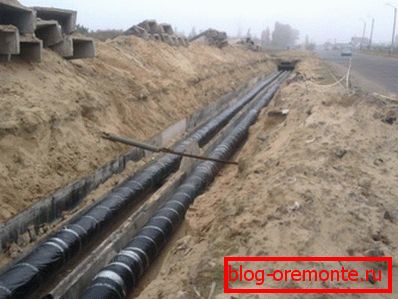

- Bandejas de hormigón para la red de calefacción. Se utiliza para proteger las tuberías con vapor y agua caliente del contacto con aguas fundidas y subterráneas, corrientes sedimentarias, suelo y productos químicos agresivos. Se caracterizan por una mayor resistencia y resistencia a los efectos dañinos del medio ambiente.
Además, hay una clasificación por finalidad:
- Camino. Sirve para recolectar y drenar el agua de carreteras, aceras peatonales, vías urbanas y estacionamientos;
- Ferrocarril. Hay interpeductal e interdushpalnye (MPL y MSL), diseñados para el drenaje de agua de vías férreas;
- Drenaje. Se utiliza en la construcción de alcantarillas pluviales, así como para desviar el agua de los cimientos y zócalos de edificios, transferirla y descargarla en zonas designadas;
- Drenaje. Se utilizan para desviar el agua de las parcelas domésticas y agrícolas, organizar la recolección y remoción de aguas pluviales y de deshielo, la descarga de agua de terraplenes, pendientes, puentes, etc. Aquí hay un tipo separado: bandejas telescópicas, que se usan para descargar fluido de terraplenes y pendientes, incluso en carreteras y autopistas;

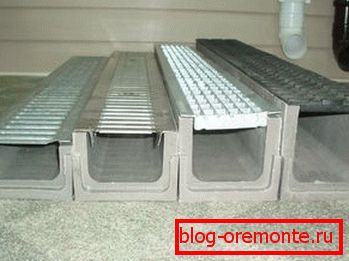

- Lluvia. Son de tamaño pequeño y se utilizan para construir canales para recoger agua en áreas, alrededor de casas, a lo largo de carreteras y calles, aceras, etc. Son parte integral de las alcantarillas pluviales y sistemas de mejora de territorios;
- Cable. Como ya se mencionó, utilizado para la instalación de redes de ingeniería;
- Calidez. Protegen las tuberías contra la corrosión, la presión del suelo, el desplazamiento del suelo y el contacto con el entorno externo y la pérdida de calor.
El precio de los productos depende de su tamaño, propósito, tipo y forma. Puede variar desde varios cientos hasta varios miles de rublos cada uno.
Presta atencion Para su comodidad, producen elementos adicionales destinados a la selección de la longitud del canal, de lo contrario será necesario cortar el hormigón armado con círculos de diamante. Además, las piezas pueden tener diferentes orificios tecnológicos en las paredes o en la parte inferior, lo que nos permite no usar perforaciones de diamante en el concreto durante el trabajo de instalación.
Conclusión
Las bandejas de concreto y los productos de cable de agua son elementos indispensables de los sistemas de drenaje y drenaje, sistemas de alcantarillado y alcantarillado, sistemas de suministro de agua caliente y servicios públicos. El uso de estos productos reduce los costos de construcción de las instalaciones enumeradas y acelera su instalación.
El video en este artículo lo ayudará a comprender mejor las características de JBL.
