Bandejas de drenaje de concreto - lo buenas que son

Actualmente, las bandejas de hormigón para drenaje se utilizan en todas partes. Cualquier construcción, comenzando desde una casa de campo y terminando con la disposición de microdistritos, empresas industriales y campos de aviación, no puede considerarse completa sin un sistema de drenaje.

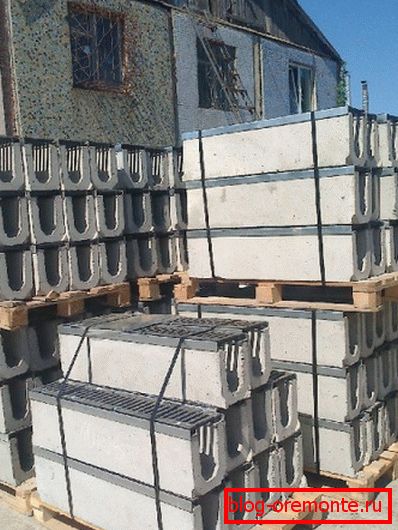

En cada planta hay una línea de producción para la producción de dichos productos. Se producen bandejas de hormigón de drenaje de diferentes tamaños y con diferentes características. El precio que tienen es aceptable, pero la popularidad se debe no solo a esto.

El hormigón siempre ha estado asociado a la construcción de capitales. En este artículo consideramos los principales tipos de estos productos, su clasificación y los principios de instalación.

Que es una bandeja

Este detalle es casi el componente principal de un sistema lineal diseñado para el drenaje y la eliminación de agua subterránea, agua de lluvia o agua de fusión. El producto se fabrica en forma de canalón, y las bandejas conectadas sucesivamente forman un sistema de canales dirigidos al sistema de alcantarillado o al tanque séptico. (Ver también el artículo Cubierta para un anillo de concreto: características).

Considere los materiales más populares utilizados para la fabricación de estructuras lineales de drenaje.

1. El más común y popular es el concreto.. La bandeja de hormigón armado de drenaje, se distingue por una de las más altas características. Son duraderos, fiables y duraderos.

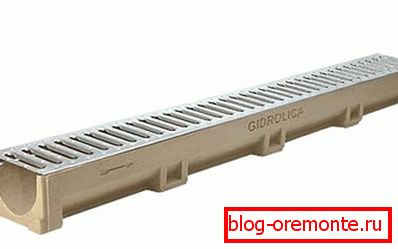

2. Las bandejas de drenaje de polímero y concreto ya son un producto de alta tecnología, son mucho más livianas que sus contrapartes de concreto reforzado.. Estos productos han incorporado la mayoría de las cualidades positivas de concreto y plástico. Pero tienen el precio más alto, además de que son menos resistentes a las altas temperaturas.
3. En cuanto a los productos de plástico, sus principales ventajas pueden llamarse bajo costo, facilidad y rapidez de montaje.. Otras especificaciones en el pedido es menor que en productos de concreto. En invierno, pueden ser exprimidos del suelo, no resisten fuertes esfuerzos mecánicos ni caídas de temperatura.

Tipos y algunas especificaciones de productos.

Las bandejas de concreto reforzado para drenaje se clasifican de acuerdo con GOST 21509-85. Este documento técnico regula los requisitos para los productos montados en el suelo y para las canaletas colocadas sobre pilotes. Además se determinan los tamaños y requisitos técnicos para las bandejas.

Clasificación de carga

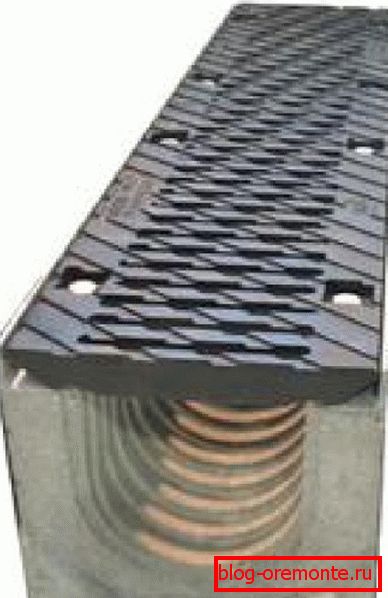

El diseño del sistema de drenaje lineal encerrado por rejillas, por sí mismo, proporciona una mayor resistencia a las cargas mecánicas.

Para no confundirse con el modelo, a continuación se muestra la clasificación existente.

• A-15: la bandeja de concreto de drenaje de esta marca se considera la más débil, la carga máxima no supera las 1,5 toneladas. Se utiliza para pasarelas, parques y terrenos deportivos.
• B-125 - tiene un límite máximo de 12.5 toneladas. Apto para estacionamientos, cooperativas de garaje, ampliamente utilizado en la construcción privada.

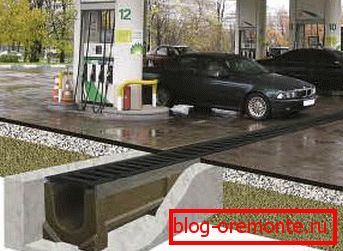

• C-250: puede soportar una carga en el rango de 25 toneladas y se monta en carreteras auxiliares, estaciones de servicio y centros de cuidado de automóviles.
• D-400: tiene una resistencia a la tracción de 40 toneladas y se usa ampliamente como canalizaciones de concreto de drenaje en rutas de larga distancia con alta intensidad de tráfico.
• E-600: este producto puede soportar una carga de 60 toneladas. La bandeja de drenaje de concreto de 1000x500x500 mm es la más común en esta clase. Se utiliza para la disposición del sistema de drenaje en puertos y en empresas industriales.
• F-900: se considera el más potente y estable, soporta una carga de 90 toneladas. Se monta en campos de aviación o bases militares con equipo pesado.

Importante: en condiciones especiales y con una mayor carga, las instrucciones contemplan la instalación de bandejas de drenaje de concreto con sujetadores y redes de cobertura de acero de alta resistencia.

Tipos de productos

La configuración del producto puede ser en forma de U, trapezoidal y parabólica.

Dependiendo del destino, los productos pueden ser de varios tipos.

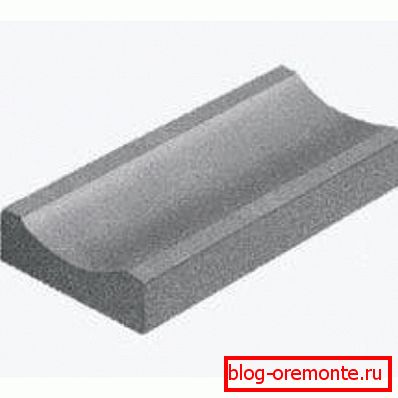

1. Prikromochnye: este tipo de estructuras de drenaje se utiliza para descargar aguas residuales a lo largo del borde de la carretera en lugares que bordean el pavimento o área ciega. Están diseñados para proteger el camino herméticamente contra la lixiviación.
2. Telescópico - diseñado para montaje en pendientes. Tienen la forma de un cono truncado, lo que facilita el montaje del canal.
3. Lineal: el rango de estos canales se puede llamar el más amplio. La mayoría de las veces tienen forma de U y están diseñadas para la instalación de un sistema de drenaje lineal o de drenaje.

Además, las bandejas de hormigón reforzado con drenaje se dividen según el método de producción.

1. La fundición vibrante se considera el método más barato y más obsoleto. Su esencia radica en el hecho de que la solución se vierte en cierta forma y se instala en la mesa vibratoria. Por lo tanto, la composición del hormigón se compacta de forma desigual, principalmente desde el exterior. El precio es pequeño, pero la calidad deja mucho que desear.
2. Ahora más vibropresovanie más común. El concreto aquí se toma de una calidad más alta, a excepción de la vibración, la composición se somete a pruebas de presión a alta presión, como resultado, la calidad del producto aumenta varias veces.

Algunas reglas de instalación

• La instalación de bandejas de drenaje de concreto es una cuestión de responsabilidad; en caso de que no tenga suficientes habilidades en la construcción, no recomendamos instalarlas con sus propias manos.
• La capacidad de la bandeja se selecciona según la tasa de precipitación promedio en el área, más el 25%.
• La pendiente lineal, basada en 1 metro lineal, debe ser de al menos 10 mm.
• En el territorio más grande de nuestro país, el suelo se congela lo suficientemente profundo. La bandeja de hormigón del drenaje en sí tiene una masa bastante grande, pero para instalarla, aún debe hacer una buena área ciega, ya que, como resultado del movimiento estacional del suelo, la rampa se puede apretar en la superficie.

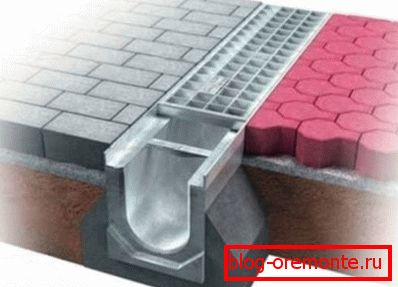

• Como es el caso con el área ciega de la fundación, es mejor hacer una completa. La profundidad del marcador debe ser de al menos 20 a 30 cm debajo de la bandeja. La bola inferior está llena de escombros, luego viene arena, para las canaletas diseñadas para cargas pesadas, todavía se puede verter una capa de concreto líquido.
• A la salida del sistema, necesariamente se monta un colector de arena, es un canal de una configuración similar, pero se encuentra debajo de la línea de instalación.

Importante: los canales vibroprimidos son lo suficientemente fuertes y para ajustar el tamaño, se utiliza el corte de concreto reforzado con círculos de diamante. Para el drenaje del suelo cercano, se utiliza la perforación con diamante de los orificios en el concreto, desde los lados y hacia el fondo de la bandeja.

El video en este artículo muestra el principio de instalación del sistema.

Conclusión

Las bandejas de hormigón para drenaje se han utilizado durante mucho tiempo, y prácticamente no hay reemplazo más barato sin sacrificar la calidad. La vida de tales canalones alcanza los 50 - 70 años. ¿Soportan temperaturas desde +350? C a -50? C.

Y lo más importante, este material se considera completamente respetuoso con el medio ambiente. El video en este artículo muestra una de las formas de limpiar las canaletas.
