Bandeja de hormigón para drenaje de agua: tipos, normas,

¿Cuáles son las bandejas de hormigón para drenaje de agua? Debemos familiarizarnos con sus especies y descubrir cómo y con qué estándares elaboran los productos que nos interesan. Además, descubriremos si es difícil instalar una bandeja de canaleta de hormigón con sus propias manos.

Propósito de uso

¿Por qué necesitamos una bandeja de captación y drenaje colocadas en la superficie?

• Para eliminar la lluvia y derretir las aguas de la base. Escoria debajo de la zona ciega y la mayor reducción de la casa es poco probable que complacer al propietario.
• Para el drenaje del patio. En primer lugar, en las parcelas de hormigón u hormigones dispuestos por losas de pavimento: donde el agua se abre camino hacia el suelo, se forma rápidamente una inmersión.
• Para el drenaje de la calzada, áreas de estacionamiento, áreas de almacenamiento abiertas, etc.

Curiosamente: además del drenaje, la industria produce bandejas de hormigón armado para la colocación de tuberías para diversos fines. Se utilizan cuando existe la posibilidad de daños en las tuberías debido al desplazamiento del suelo o grandes cargas en su superficie (un ejemplo típico es la colocación de una tubería de calefacción debajo de la carretera).

http://strong-line.com/sites/default/files/20130819_093511_%D1%82.6+.jpg

Colocación de la calefacción principal.

Vistas

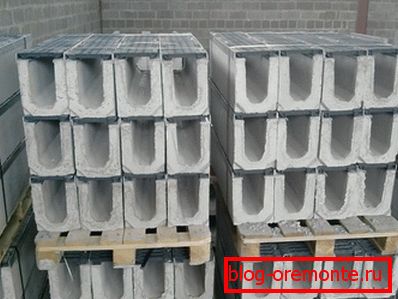

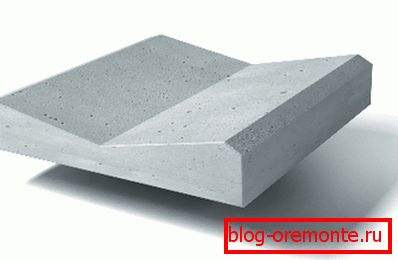

¿Qué son las bandejas de canaletas de hormigón?

Producción

La función principal de los productos de los que estamos hablando es el transporte de agua. Obviamente, el concreto debe ser lo más impermeable posible, lo que implica su alta densidad. La resistencia al frío también es bienvenida por razones obvias.

De hecho, la producción utiliza solo hormigones pesados, que además son compactados por vibración.

Fundición vibrante

La forma con la bandeja futura después de verter se coloca en la placa vibrante. La ventaja del método es el bajo precio del equipo; sin embargo, cuando se lanza, la densidad del concreto alcanza un máximo solo en la periferia de la forma. Además, el ciclo completo de producción de un solo producto puede durar hasta un día, lo que hace que este método sea poco rentable con grandes volúmenes de producción.

Вибропрессование

Vibropress aumenta la densidad del concreto al máximo posible en todo el volumen, lo que aumenta la resistencia al agua y la resistencia a las heladas del producto. La duración del prensado es de sólo dos minutos; Además: la bandeja puede retirarse del molde inmediatamente después del procesamiento, lo que aumenta adicionalmente la capacidad de fabricación del ciclo de producción.

Estándar

Собственного нормативного документа, регламентирующего производство именно водоотводящих систем, не существует. Однако любой водосборный бетонный лоток должен производиться в соответствии с требованиями ГОСТ 13015 - 2003 «Изделия железобетонные и бетонные для строительства».

¿Cuáles son los requisitos para este producto?

Vamos a destacar los puntos clave.

• Quedan prohibidas las grietas de cualquier tipo y tamaño.

Para aclarar: el estándar permite la presencia de pequeñas grietas que aparecen debido a la compresión del concreto al pretensar el refuerzo. Sin embargo, las bandejas para productos pre-colados no se aplican.

• La armadura no debe salir al exterior. Se permite solo la retirada de las liberaciones de refuerzo de montaje; Sin embargo, este no es nuestro caso: las jaulas de refuerzo de las bandejas no se combinan durante la instalación.

• Las manchas de grasa y óxido no están permitidas.
• El hormigón utilizado en la fabricación de productos debe cumplir con los requisitos de GOST 26633.
• La resistencia de desprendimiento del concreto debe tener una marca de al menos el 50% para la clase de concreto B15 y superior y no menor al 70% para la clase de concreto B12.5 e inferior.

Amontonando

Como muestra de la tecnología de instalación, proporcionaremos instrucciones de uno de los productores nacionales de productos de concreto: la empresa Angara Reforced Concrete Concrete Products.

1. En el terreno se presenta el plano del sistema de drenaje, la ubicación de bandejas y pozos..

Matiz: como cualquier sistema de drenaje por gravedad, el sistema de drenaje debe estar sesgado. Un mínimo razonable se considera una pendiente de 2 centímetros por metro lineal. Con un sesgo más pequeño o en su ausencia, la bandeja estará constantemente obstruida con escombros y desbordamiento.

1. La zanja se desprende, la parte inferior está cubierta de arena.. El relleno se compacta mediante apisonamiento o se riega con abundante agua para lograr la máxima contracción.

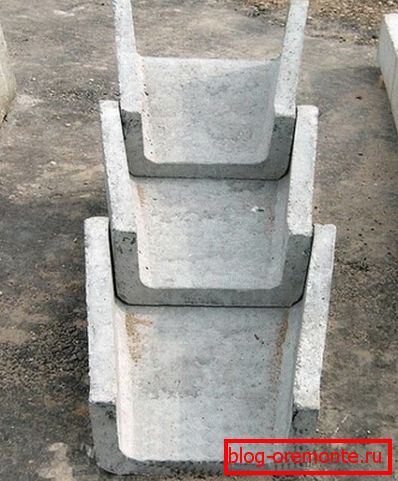

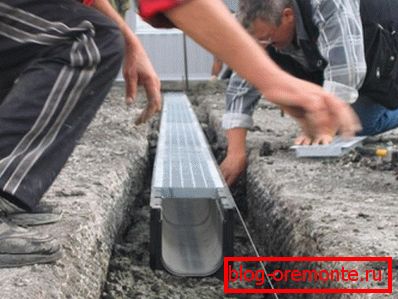

2. Una plataforma de hormigón se coloca sobre la cama.. Las bandejas se colocan de extremo a extremo o (en el caso de productos telescópicos) con revestimiento de los bordes en concreto húmedo.

1. Se concreta espacio libre en la zanja.. Как и в случае подушки, используется низкомарочный бетон (M100).
2. Las juntas se sellan con mortero de cemento y arena..

Consejo: agregar una pequeña cantidad de vidrio líquido a la solución aumentará la hermeticidad de las costuras.

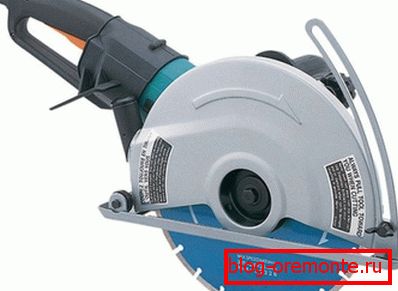

En los giros, las bandejas deben cortarse en su lugar. Este trabajo se puede hacer con una amoladora convencional con un círculo en el concreto; Sin embargo, los profesionales prefieren trabajar con herramientas de diamante. Cortar el concreto reforzado con ruedas de diamante permite que el refuerzo pase sin un cambio de herramienta; Además, el corte con diamante y la perforación con diamante de los orificios en el hormigón dejan bordes perfectamente planos.

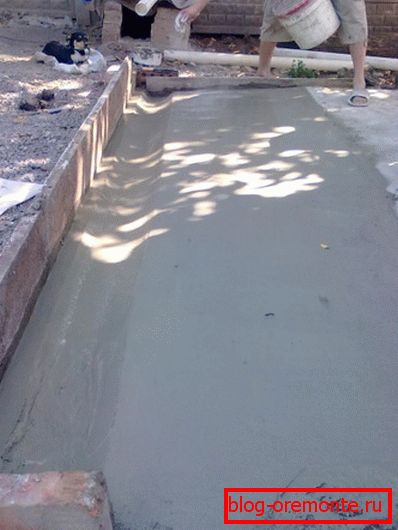

Bandeja monolítica

El costo relativamente alto de los productos de concreto reforzado de alta calidad a menudo hace que busquen alternativas más baratas.

En nuestro caso, tal alternativa sería una bandeja monolítica, llena en su lugar.

1. Cortamos una zanja con una anchura y profundidad de unos 20 cm.
2. Rellene el fondo con arena por 5 cm. Selle la ropa de cama.
3. Заливаем полутораметровый участок бетоном марки M150 - M200. При самостоятельном приготовлении для дозировки компонентов можно воспользоваться таблицей:

1. Colocamos una tubería de alcantarillado de hormigón de dos metros de diámetro con un diámetro de 110 mm para que quede sumergida aproximadamente en el centro. Exponemos la pendiente requerida por nivel, después de lo cual presionamos el tubo hacia abajo en varios lugares para evitar que el concreto lo expulse en la superficie.
2. Después de que el concreto se asiente, sacamos el tubo y pasamos a la siguiente sección.

Conclusión

Esperamos que las recomendaciones presentadas al lector sean de utilidad. Como de costumbre, el video adjunto en este artículo contiene materiales temáticos adicionales. ¡Éxitos!
