Armaduras de hormigón armado - tamaño, cálculo y producción

El final del proceso de construcción de la casa está coronado por la instalación del techo. Este elemento es fundamental para la seguridad del edificio y también afecta directamente la comodidad de su funcionamiento. Las vigas del techo y las vigas de hormigón armado de 18 m se pueden utilizar como elementos de soporte del techo, con la ayuda del cual el peso principal y adicional se redistribuye a las paredes del edificio.

Caracteristicas de calculo

Учитывая важность выполняемых функций стропильных и подстропильных ферм, к процессу их расчета, проектировки и монтажа необходимо отнестись максимально серьезно. Мельчайшая неточность может погубить всю конструкцию (читайте также статью «Бетонолом: как на этом инструменте можно заработать, как его выбрать и на что обращать внимание при покупке»).

Los elementos hechos de concreto reforzado son operados de manera más confiable y confiable. Sin embargo, la complejidad de la instalación junto con un gran peso final limita el uso de este tipo de vigas. Se utilizan con mayor frecuencia en casos inusuales cuando, por ejemplo, es necesario hacer un edificio de una sola planta en un área grande.

Al calcular, no todo es tan fácil como podría parecer a primera vista. Por lo tanto, para su implementación es necesaria una cierta cantidad de conocimiento. En este caso, GOST 20213 89 se utiliza para armazones de concreto reforzado.

Consejo: es muy importante no perder un solo factor que puede tener un impacto directo o indirecto en las propiedades de resistencia finales.

Es por eso que tales cálculos deben ser realizados en la etapa de diseño por personas bien familiarizadas con esta área. Aquí todos los detalles son importantes, desde elegir la versión de la construcción de vigas hasta elegir pequeños elementos de conexión.

Tres factores deben tenerse en cuenta en los cálculos:

1. La masa total de la estructura, que incluye el peso de la cubierta del techo y el peso del sistema de armadura.
2. Cargas de peso que pueden ocurrir adicionalmente durante la operación (nieve, viento, etc.).
3. Peso de cargas periódicas (diversos fenómenos climáticos o factores aleatorios).

La precisión extrema durante los cálculos ayudará no solo a ahorrar la estimación total, sino también a proteger el objeto de todo tipo de daño.

La instrucción requiere el uso de equipos de alta precisión para la fabricación de armazones de concreto reforzado, que es capaz de realizar trabajos con errores mínimos. Al instalar vigas, es especialmente importante sujetar todos los elementos de forma segura para que no se reduzca la estabilidad del objeto.

Cerchas de ferroconcreto

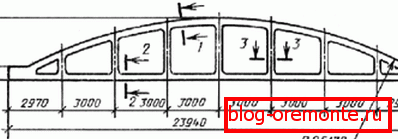

Dichos diseños pueden variar significativamente en apariencia, según sus parámetros, incluido el material de revestimiento utilizado y los métodos de su soporte. Con su ayuda, puedes construir edificios con grandes vanos (más de 24 m). Además, el techo, al mismo tiempo, puede ser inclinado o con poca pendiente, y las linternas se pueden usar en la superficie de los edificios.

Consejo: use armazones de concreto reforzado similares al construir almacenes y otros locales de tipo industrial.

Las principales ventajas de tales estructuras:

• propiedades de alta resistencia;
• buena rigidez;
• resistencia a bajas temperaturas;
• resistencia a los medios agresivos;
• seguridad contra incendios

Fabricación de elementos de hormigón de estructuras de soporte.

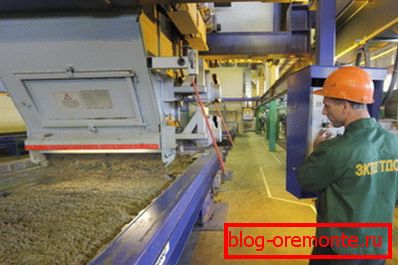

Para la producción de armaduras de concreto reforzado, se usa concreto de tipo estructural (liviano o pesado), con mayor frecuencia agloporibeton o concreto keramsit. El proceso de fabricación en sí se lleva a cabo en las cámaras de pie con uno o varios niveles, en los que se montan formas de acero con una camisa de vapor.

Para crear bastidores y tirantes colocados durante el refuerzo, se utilizan mesas vibratorias con formas de casete especiales.

Como cinturón superior para refuerzo, las varillas ordinarias se utilizan con mayor frecuencia, pero las correas inferiores están equipadas con alambre de alta resistencia, O 5 mm, que se ensambla en paquetes de cuerdas. Para tensar esto último, es necesario utilizar gatos hidráulicos, después de lo cual se agrega la mezcla de concreto.

Después de 2-3 horas, el producto se envía a la tienda de tratamiento térmico. En cada proceso de fabricación, se lleva a cabo el control de calidad de los productos pretensados.

Proceso de marcado

Para marcar dichos materiales se utilizan letras y números escritos con un guión.

Las letras designan el tamaño y tipo de la pieza de trabajo, y los números se muestran, incluyendo:

• información adicional;
• capacidad de carga;
• Marca de hormigón usado.

Con las letras, se muestra la característica del concreto, como la permeabilidad, que muestra cómo se adapta la estructura para operar en condiciones agresivas:

• la letra "P" denota aptitud reducida;
• con la letra "H" se muestra la condición física normal;
• Los productos que pueden soportar fenómenos sismológicos de 8 bolas se indican con las letras "C".

Características de la construcción con cerchas de hormigón

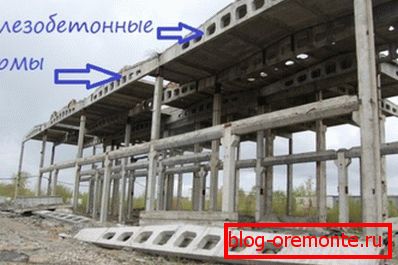

La granja actúa como un esqueleto que refleja la forma que tendrá el techo. Con el fin de enmarcar diferentes rigidez, resistencia y estabilidad, debe hacerse con una gran cantidad de acero y materiales reforzados, lo que complica enormemente su esquema. Solo una construcción de este tipo podrá garantizar la seguridad del edificio, incluso en condiciones climáticas extremas (descubra aquí qué es mejor: gas concreto o silicato de gas).

Pero aún así, los fabricantes están intentando de todas maneras reducir el peso de un "esqueleto". Esto se logra, en primer lugar, debido al uso de concreto liviano, que no tiene efecto en la resistencia general de la estructura.

Un componente tradicional de la estructura interna de armaduras de concreto reforzado es el acero de refuerzo de alta resistencia, que resiste fácilmente los efectos corrosivos. Debido a esto, la entrada de humedad o heladas fuertes de ninguna manera puede afectar la resistencia del techo.

Dos correas que trabajan en una curva actúan como su contorno, pero los pilares y tirantes responsables de la fuerza axial son la rejilla.

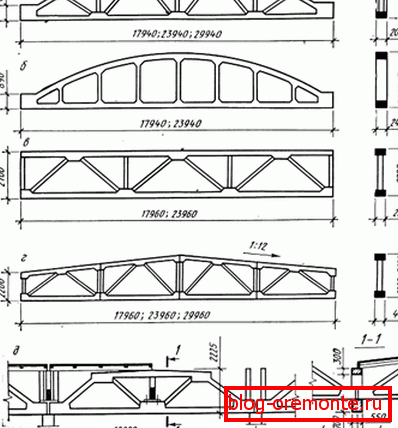

Hay tales tipos principales de granjas similares:

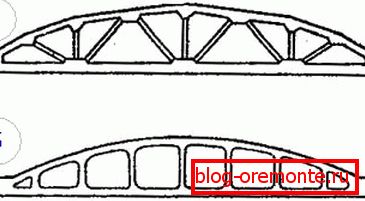

1. Segmentario, para lo cual son característicos la forma del cinturón y la celosía de tipo diagonal.
2. Poligonalcuando los cinturones son paralelos o en forma de trapecio.
3. Арочные безкраскосныеSe caracteriza por nudos rígidos.
4. Diagonal arqueadatener un cinturón superior con contornos curvilíneos, así como una red rara.

Muy a menudo, las vigas poligonales con elementos uniformes del cinturón superior reemplazan a los segmentarios. Este método es más viable económicamente.

Además, hay una clasificación de fincas:

• inclinado
• безрасковые.
• tipico

Ámbito de aplicación de diversos tipos de cerchas.

1. Si se planea que el techo se construya con poca inclinación, la mejor opción sería utilizar armaduras axiales, en la banda superior donde se instalan bastidores adicionales. La mayoría de las veces, estos edificios están equipados con una gran cantidad de sistemas de comunicación. Paso para ellos es de 6 o 12 m.
2. Cuando un edificio es de un solo tramo y su calefacción no está planificada, el uso de estructuras libres de dispersión sería una opción ideal.
3. Los techos inclinados están equipados con un cordón segmentado o un marco inclinado.

Cuando se superponen edificios de una sola planta con uno o más tramos de materiales en rollo, es mejor utilizar productos de hormigón típicos.

Hay muchas de estas opciones en este momento, veamos su notación:

• FS - productos diagonales utilizados en techos inclinados;
• FBS - bezraskosny tipo de granjas, utilizadas para techos inclinados;
• PF: productos utilizados como revestimiento de placa, cuya longitud es similar a la longitud del tramo;
• MTF: se utiliza en techos laterales bajos sin pretensado;
• FPN - para un techo con una pequeña pendiente y bastidores pretensados;
• FBM: productos bezrakosnye utilizados en techos inclinados de poca pendiente;
• FPS: se encuentra en techos inclinados;
• FT - Granja tipo bezraskosny con un contorno triangular.

Matices de instalación

Antes de instalar tales estructuras, es necesario calcular con precisión la capacidad de carga del edificio. La fijación se realiza a los detalles de la hipoteca ubicados en el muro o columna de apoyo.

Consejo: no inicie la instalación sin asegurarse de que la calidad de los elementos y sus dimensiones sean totalmente consistentes.

Además, necesitará los servicios de un soldador que tendrá que conectar partes integradas y soportes. Las vigas de metal están soldadas a las primeras, debido a lo cual se logra el valor óptimo de la rigidez longitudinal del marco.

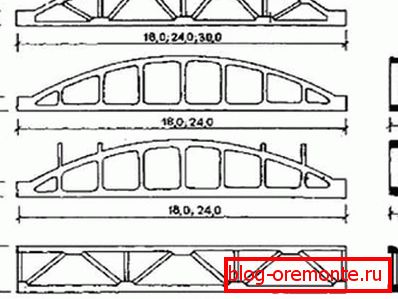

Dependiendo de la forma, la armadura de hormigón armado puede ser:

1. Segmentario
2. Diagonal arqueada.
3. Арочной безразкосной.
4. Poligonal

Todo el proceso de fabricación de tales estructuras se lleva a cabo de acuerdo con GOST en estructuras de concreto o de concreto reforzado.

Las principales características son:

• la resistencia del hormigón utilizado;
• su densidad
• respuesta de baja temperatura;
• diámetro de la capa que envuelve el refuerzo;
• acero y su marca utilizada para refuerzo;
• Reacción a los efectos corrosivos.

A pesar de los altos niveles de resistencia y confiabilidad, tales construcciones rara vez se encuentran en casas privadas. Esto se debe a la complejidad de la instalación y una masa significativa del techo resultante. Pero la mayoría de las veces, los datos de los productos de hormigón se pueden ver en los edificios, cuyo lapso supera los 18 m, y el paso está en el rango de 6-12 m.

Si el tramo es inferior a 18 m, será más ventajoso usar vigas; sin embargo, si hay una gran cantidad de comunicaciones ubicadas dentro del marco, es mejor optar por concreto reforzado. Pero en el desarrollo de edificios, los tramos de más de 30 m, es necesario tener en cuenta el peso total del techo, que será significativo. Por lo tanto, sería racional dividirlos en bloques separados; sin embargo, al mismo tiempo, el precio de la obra aumenta significativamente.

Si observa desde el punto de vista de la relación precio / calidad, las mejores opciones serán segmentadas o arqueadas. En tales granjas, prácticamente no hay cambios en los esfuerzos en las correas, y la altura de su apoyo es pequeña, lo que resulta en minimizar el peso total de la estructura, así como la altura de las paredes.

Fabricación de latas granjas.

El proceso de producción más simple es de tipo sin arco, cuyos nudos se refuerzan de manera muy simple. Todo el espacio interno obtenido se puede llenar con sucursales para varios sistemas de comunicación. Más a menudo se utiliza para la instalación de techos de ángulo bajo, planos o inclinados.

Para la producción de este material se toma concreto grado B30-B60, que tiene características de alta resistencia. Su cinturón inferior puede ser cuerdas reforzadas, alambre de alta resistencia o refuerzo de varilla.

Además, también se utilizan jaulas de alambre livianas, que evitan la formación de grietas durante la operación. Para hacer que el cinturón inferior sea más cómodo de engarzar, se recomienda utilizar longitudes de bastidor de menos de tres metros.

Pero para el refuerzo de los elementos de la celosía y del cinturón superior, se utilizan jaulas de refuerzo soldadas, que se instalan en dos en las unidades de soporte. Como resultado de esto, aumenta la resistencia de la carcasa en secciones inclinadas. Un conjunto de varillas transversales de 6-10 mm, cuyo paso es de 100 mm, constituye un armazón soldado utilizado para reforzar los nodos intermedios de ambas correas.

Para el transporte de estructuras confeccionadas, se utiliza equipo especialmente equipado, por ejemplo, el FKP-16 fermovoz. Debido a la creciente demanda de estructuras de acero livianas, la demanda de productos de concreto está disminuyendo. Sin embargo, de acuerdo con los requisitos de incendio, los mejores son los armazones de concreto reforzado.

Conclusión

Приведенные в статье конструкции относятся к массивному строительству, которое не получиться осуществить своими руками, лучше для этого использовать специальную технику. Изготовление данных изделий также следует отдать профессионалам, использующих современные материалы и технологии расчета нагрузки (см.также статью «Бетонная брусчатка или как недорого обустроить место на участке»).

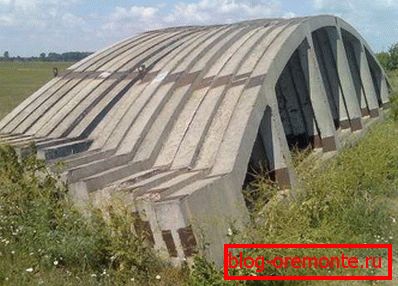

Los datos de productos de concreto son indispensables para la construcción de edificios que requieren amplios vanos. El video en este artículo lo ayudará a encontrar información adicional sobre este tema.
